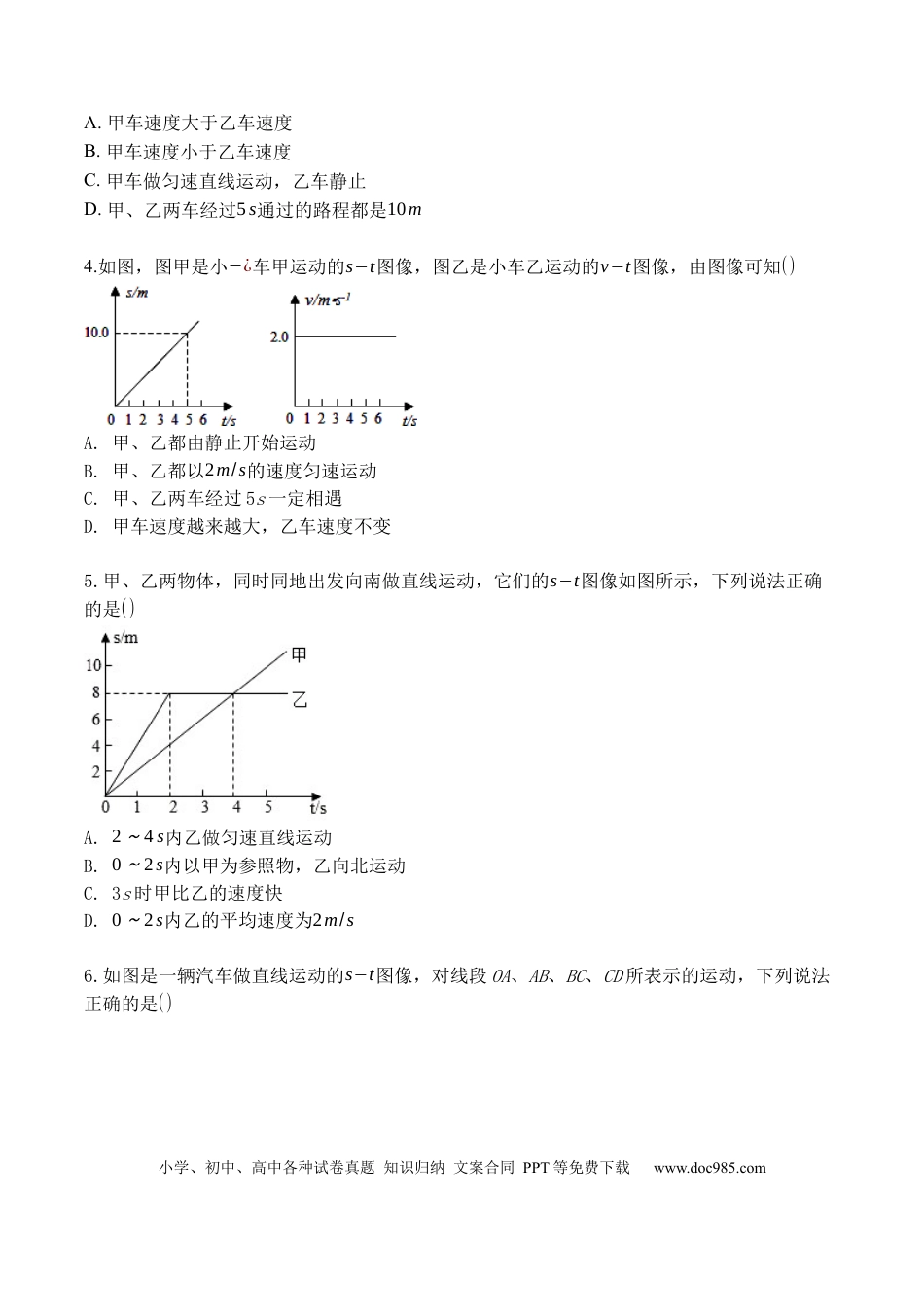

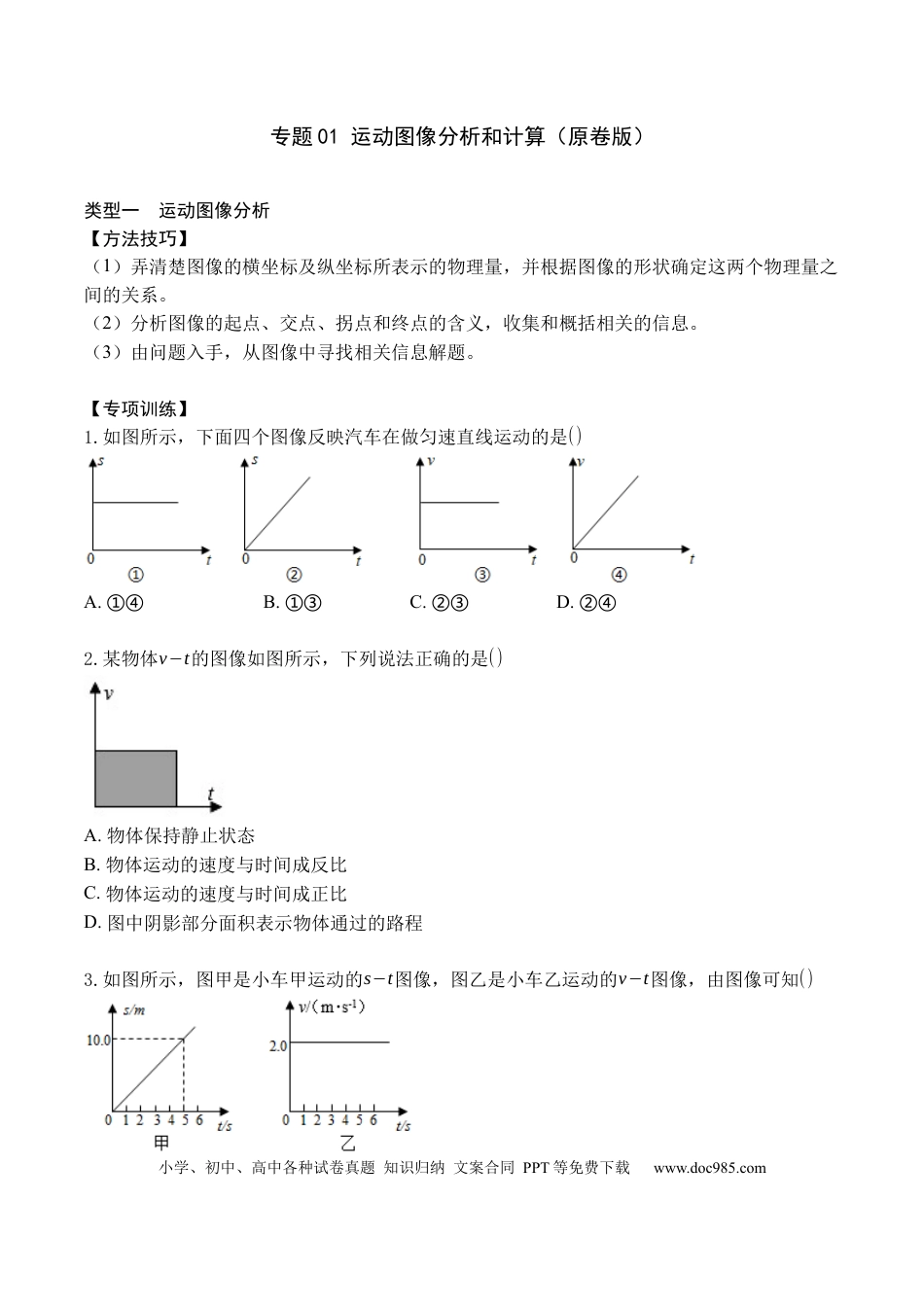

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题01运动图像分析和计算（原卷版）类型一运动图像分析【方法技巧】（1）弄清楚图像的横坐标及纵坐标所表示的物理量，并根据图像的形状确定这两个物理量之间的关系。（2）分析图像的起点、交点、拐点和终点的含义，收集和概括相关的信息。（3）由问题入手，从图像中寻找相关信息解题。【专项训练】1.如图所示，下面四个图像反映汽车在做匀速直线运动的是()A.①④B.①③C.②③D.②④2.某物体v−t的图像如图所示，下列说法正确的是()A.物体保持静止状态B.物体运动的速度与时间成反比C.物体运动的速度与时间成正比D.图中阴影部分面积表示物体通过的路程3.如图所示，图甲是小车甲运动的s−t图像，图乙是小车乙运动的v−t图像，由图像可知()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.甲车速度大于乙车速度B.甲车速度小于乙车速度C.甲车做匀速直线运动，乙车静止D.甲、乙两车经过5s通过的路程都是10m4.如图，图甲是小−¿车甲运动的s−t图像，图乙是小车乙运动的v−t图像，由图像可知()A.甲、乙都由静止开始运动B.甲、乙都以2m/s的速度匀速运动C.甲、乙两车经过5s一定相遇D.甲车速度越来越大，乙车速度不变5.甲、乙两物体，同时同地出发向南做直线运动，它们的s−t图像如图所示，下列说法正确的是()A.2～4s内乙做匀速直线运动B.0～2s内以甲为参照物，乙向北运动C.3s时甲比乙的速度快D.0～2s内乙的平均速度为2m/s6.如图是一辆汽车做直线运动的s−t图像，对线段OA、AB、BC、CD所表示的运动，下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.AB段汽车处于匀速直线运动状态B.前3小时内，汽车运动的平均速度为30km/hC.BC段汽车处于变速直线运动状态D.CD段汽车运动的速度为22.5km/h7.甲、乙两物体从同一位置沿同一方向做直线运动，其s−t图像如图所示，其中甲的图线为直线。下列分析正确的是()A.甲、乙两物体是从同一地点同时出发的B.以乙物体为参照物，甲物体一直在运动C.第4s∼第19s，甲和乙的平均速度相等D.整个过程中，甲的速度总是大于乙的速度8.(双选)甲、乙两车在同一直线上运动的s−t图像如图所示。由图像可知()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.甲做加速运动，乙做减速运动B.甲、乙均做匀速直线运动C.甲、乙的速度均为20m/sD.在0.4s时两车相遇9.(双选）两辆汽车A，B在平直路面上运动时的图像如图甲所示，初始时运动方向如图乙所示，下列说法中正确的是()A.在0~t1时间内，两车速度大小vA＜vBB.在30s~40s内，两车速度大小vA＞vBC.在t2~t3时间内，以A车为参照物，B车向东运动D.在t2~t3时间内，以地面为参照物，A车向西运动10.甲、乙、丙三辆小车同时，同地向东运动，它们运动的图像如下图所示，由图像可知：(1)甲车的速度是________m/s；(2)若以乙车为参照物，丙车向________(填“东”或“西”)做直线运动；(3)经过5s，跑在最前面的小车是________车，它距后面的车的距离是________m．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com11.如图是某物体运动的图像，据图回答：AB段描述物体做________运动，BC段描述物体做________运动，前5s内物体运动的路程是________m，前5s内物体的平均速度为________m/s。12.在物理学中，常用图像描述物理过程，某物体在平直路面上运动的速度−¿时间图像如左图所示，则该物体的运动状态是________________。左图中的阴影面积表示的物理量是__________。小华同学在研究玩具小车的运动情况时，描绘出了如右图所示的速度−¿时间图像．通过查阅资料，得知速度−¿时间图像与坐标轴所包围部分(即右图中阴影部分)的面积也可以描述上述的物理量。根据图像可知小车在1秒内的平均速度是__________m/s。13.图像是数据处理的重要方法。如图：(1)此图像中表示匀速运动的是为______(填“甲”或“乙”)。(2)若甲乙记录了两物体从同一位置向左运动的过程，则在0−3s内：甲物体通过的路程为______m，乙相对于甲______(选填“向左”“向...
