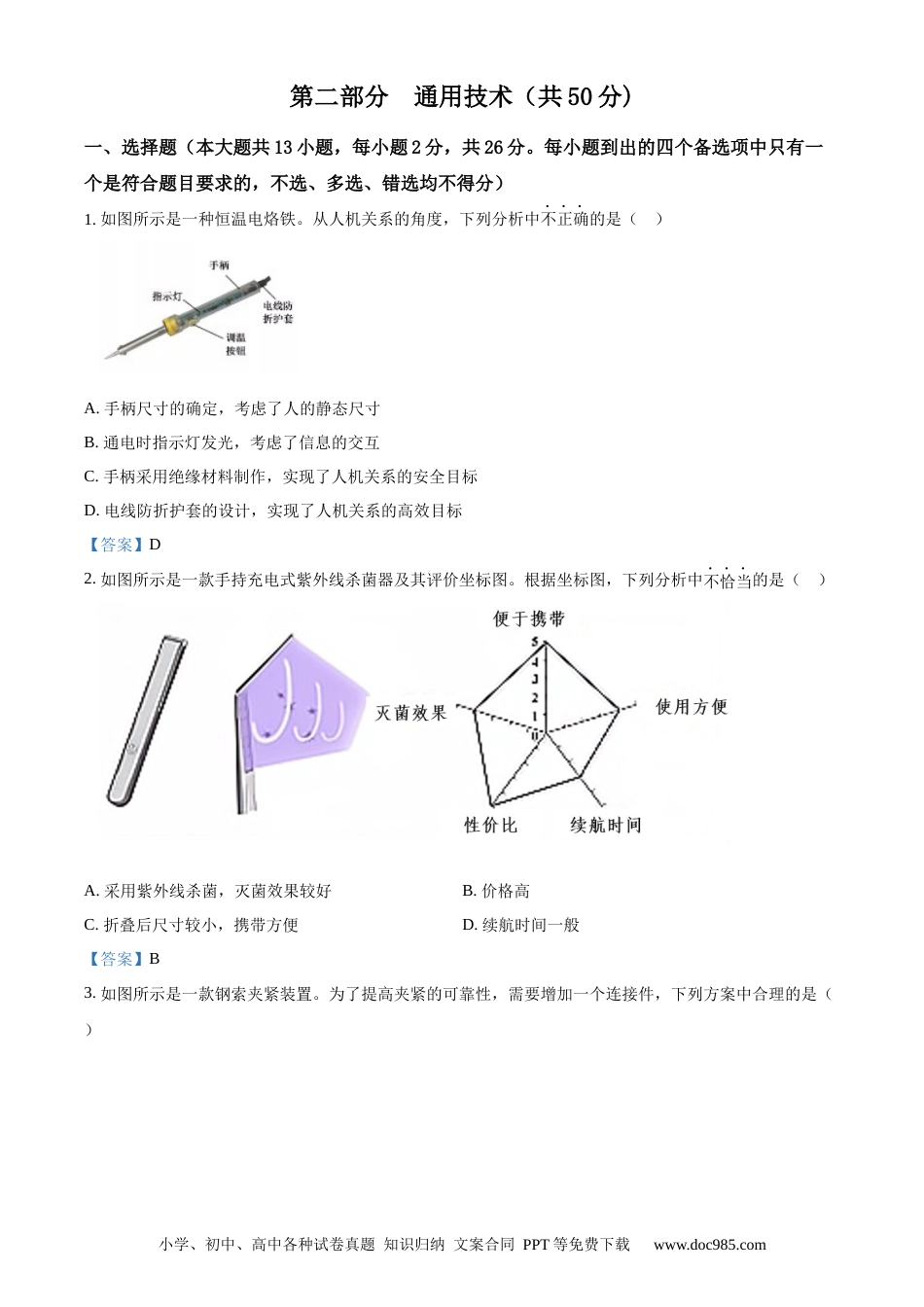

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第二部分通用技术（共50分)一、选择题（本大题共13小题，每小题2分，共26分。每小题到出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.如图所示是一种恒温电烙铁。从人机关系的角度，下列分析中不正确的是（）A.手柄尺寸的确定，考虑了人的静态尺寸B.通电时指示灯发光，考虑了信息的交互C.手柄采用绝缘材料制作，实现了人机关系的安全目标D.电线防折护套的设计，实现了人机关系的高效目标【答案】D2.如图所示是一款手持充电式紫外线杀菌器及其评价坐标图。根据坐标图，下列分析中不恰当的是（）A.采用紫外线杀菌，灭菌效果较好B.价格高C.折叠后尺寸较小，携带方便D.续航时间一般【答案】B3.如图所示是一款钢索夹紧装置。为了提高夹紧的可靠性，需要增加一个连接件，下列方案中合理的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.B.C.D.【答案】A4.下列钳工工具搭配使用不合理的是（）A.B.C.D.【答案】C【解析】【详解】锉削时，应该使用台虎钳夹持，而不是平口钳，A错；划线时可以使用角尺做导向工具，B对；锯割时用台虎钳夹持，C对；钻孔时可以用手虎钳夹持，D对。5.通用技术课上，小明设计了如图所示的零件。图中漏标的尺寸共有（）A.3处B.4处C.5处D.6处【答案】A6.通用技术课上，小明设计了如图所示的零件。用厚度为8mm的钢板制作该零件，下列加工流程中合理小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的是（）A.划线→冲眼→钻孔→锯割→锉削→淬火B.划线→锯割→锉削→淬火→冲眼→钻孔C.划线→冲眼→钻孔→淬火→锯割→锉削D.划线→锯割→锉削→钻孔→冲眼→淬火【答案】A7.如图所示的连杆机构，在力F1、F2的作用下机构处于平衡状态，下列分析中正确的是（）A.连杆1受拉、摆杆2受压、机座立杆受压和受弯曲B.连杆1受拉、摆杆2受压、机座立杆受拉和受弯曲C.连杆1受压、摆杆2受拉、机座立杆受拉和受弯曲D.连杆1受压、摆杆2受拉、机座立杆受压和受弯曲【答案】C8.如图a所示是某自动对位控制系统的示意图。其工作过程：摄像机连续获取被测物体的实时位置信息（如图b所示），工控机将接收到的位置信息不断与设定位置进行比较，计算出被测物体的偏移值，控制平台驱动器驱动平台移动和转动，使被测物体运动到设定位置（如图c所示）。关于该自动对位控制系统，下列分析中不恰当的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.具有自动对位功能，体现了系统的目的性B.摄像机长期使用后清晰度隆低，体现了系统的动态性C.X、Y平台的移动精度会影响0平台的定位精度，体现了系统的相关性D.可应用于印刷、电子加工等行业，体现了系统的整体性【答案】D9.如图a所示是某自动对位控制系统的示意图。其工作过程：摄像机连续获取被测物体的实时位置信息（如图b所示），工控机将接收到的位置信息不断与设定位置进行比较，计算出被测物体的偏移值，控制平台驱动器驱动平台移动和转动，使被测物体运动到设定位置（如图c所示）。下列关于该自动对位控制系统分析中正确的是（）A.控制量是被测物体的偏移值B.该系统属于闭环控制系统C.摄取像机用来获取输入量D.被控量是设定位置【答案】B10.下列电子元器件中属于传感器的是（）A.B.C.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.【答案】B【解析】【分析】【详解】A为光敏电阻；B为干簧管；C为二极管；D为电磁继电器不属于传感器，所以选D。11.如图所示的电路，开关S控制灯L是否发光。下列分析中正确的是（）A.灯L发光时减小R1的阻值，电压表V读数增大B.S断开时减小R2的阻值，电压表V读数减小C.S闭合的瞬间V2有保护三极管作用D.S断开的瞬间V2有保护三极管作用【答案】D12.如图所示的电路，Rt为负温度系数热敏电阻。温度在设定范围内时，A点为高电位，B点为低电位。下列分析中正确的是（）A.温度低于设定范围下限时，V5不发光B.温度在设定范围内时，V3不发光C.温度高于设定范围上限时，V4不发光D.温度在设定范...
