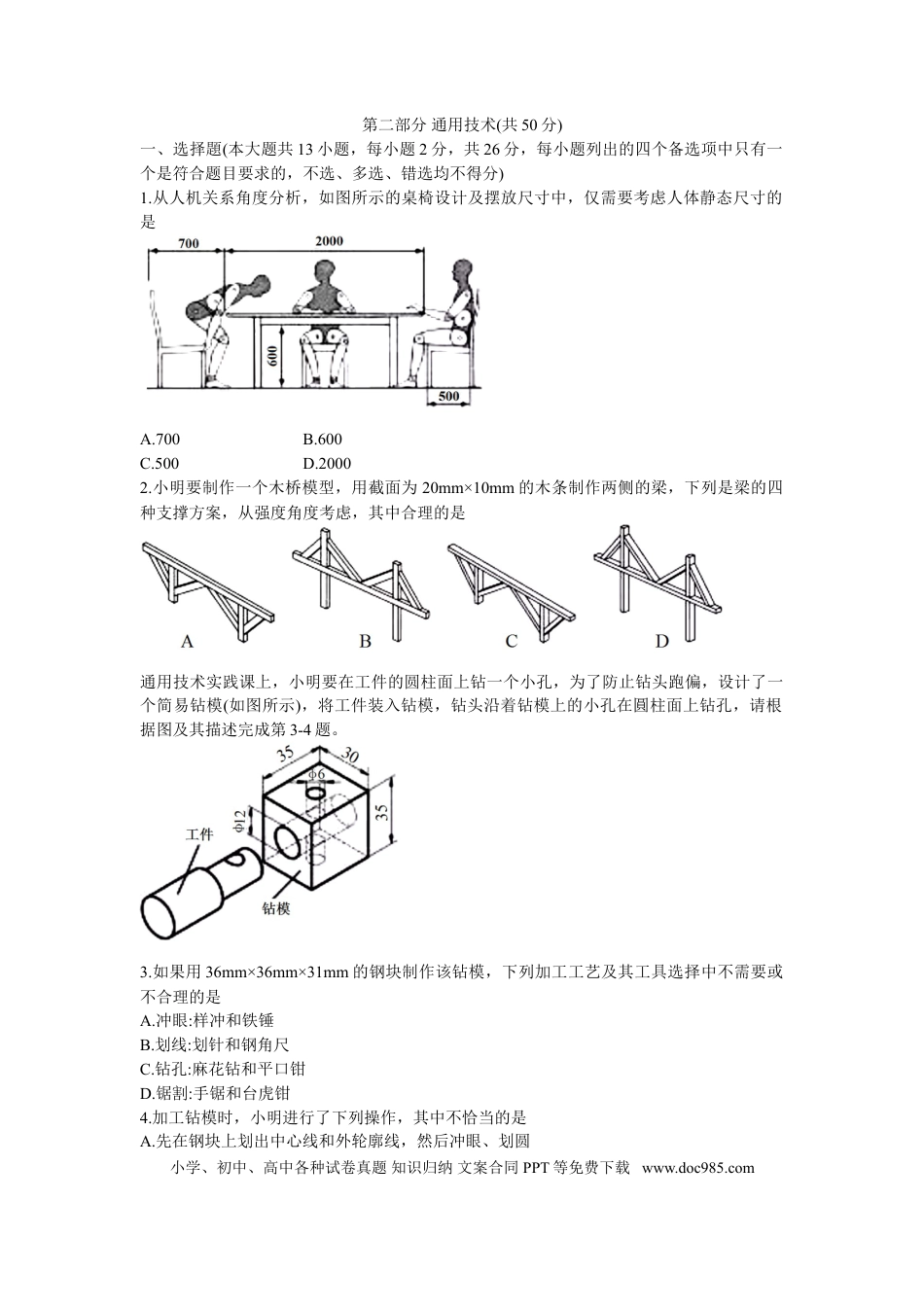

第二部分通用技术(共50分)一、选择題(本大题共13小题，每小题2分，共26分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.从人机关系角度分析，如图所示的桌椅设计及摆放尺寸中，仅需要考虑人体静态尺寸的是A.700B.600C.500D.20002.小明要制作一个木桥模型，用截面为20mm×10mm的木条制作两侧的梁，下列是梁的四种支撑方案，从强度角度考虑，其中合理的是通用技术实践课上，小明要在工件的圆柱面上钻一个小孔，为了防止钻头跑偏，设计了一个简易钻模(如图所示)，将工件装入钻模，钻头沿着钻模上的小孔在圓柱面上钻孔，请根据图及其描述完成第3-4题。3.如果用36mm×36mm×31mm的钢块制作该钻模，下列加工工艺及其工具选择中不需要或不合理的是A.冲眼:样冲和铁锤B.划线:划针和钢角尺C.钻孔:麻花钻和平口钳D.锯割:手锯和台虎钳4.加工钻模时，小明进行了下列操作，其中不恰当的是A.先在钢块上划出中心线和外轮廓线，然后冲眼、划圆小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB.将麻花钻正直插入钻夹头，并夹紧C.将平口钳放到台钻工作台上，并夹紧钢块，戴上防护眼镜，对准冲眼，开始钻孔D.将钻孔后的钢块连同平口钳一起移到钳工桌上，锉去外轮廓的余量5.图中多标的尺寸共有A.1处B.2处C.3处D.4处6.如图所示的压紧机构，在力F的作用下(如图a所示)，推杆通过连杆和摆杆带动压杆逆时针摆动，将工件压紧。当连杆与摆杆相重合，并与压杆相垂直时(如图b所示)，工件受到的压紧力最大，此时连杆、摆杆、压杆的主要受力形式是A.连杆受拉、摆杆受弯曲、压杆受压B.连杆受压、摆杆受拉、压杆弯曲C.连杆受弯曲、摆杆受压、压杆受拉D.连杆受压、摆杆受压、压杆受弯曲7.下列选项中不属于流程的是8.如图所示是浇铸机结晶器钢水液位控制系统示意图。浇铸时，中间包连续向结晶器浇筑钢水，钢水在结晶器内冷却结晶后被拉胚装置拉出形成钢胚。结晶器内钢水液位的稳定和高低，直接影响钢胚的质量和产量。钢水液位波动引起电涡流传感器与液面之间的间隙产生变化，从而引起电涡流信号变化，液位仪根据信号的大小计算出实际的液位，送给PLC与液位设定值比较，PLC根据比较差值通过驱动器控制电动缸运动，带动塞棒升高或降低，改变中间包浇注口的大小，调节流入结晶器内钢水的流量，从而使液位稳定在一定范围内请根据示意图及其描述完成第8-9题。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com8.从系统的角度分析，下列说法中不恰当的是A.该系统可分为液位检测子系统和浇注流量控制子系统B.各子系统单独工作，都不能实现液位控制的功能，体现了系统的整体性C.设计该系统时，要从整体出发，以系统整体功能的最优为目的D.选择液位仪时，既要考虑电涡流传感器，又要考虑液位显示器等，体现了系统分析的综合性原则9.该控制系统中对结晶器钢水液位控制精度没有影响的是A.液位设定值B.液位仪的性能C.电动缸的运动精度D.电涡流传感器的灵敏度10.通用技术实践室中，与图示电路符号相对应的电子元器件中，三只引脚的是A.与非逻辑门、电位器B.三极管、电位器C.三极管、电压比较器D.四种都是小明为鸡蛋孵化室(正常工作温度为37℃-39℃)设计了如图所示的温度监测指示电路，用V4、V5、V6的发光状态指示孵化室的温度状况。其中Rt为负温度系数热敏电阻；A1、A2为电压比较器，当V+>V-时输出高电平，当V+<V-时输出低电平。根据电路图及描述，完成第11-12题。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com11.鸡蛋孵化室温度介于37℃和39℃之间时，V5发光，V4和V6不发光，题图虚线框位置应选用的逻辑门是A.与非门B.或非门C.与门D.或门12.下列关于该温度监测指示电路的分析中，恰当的是A.Rp2滑动触点适当下移，指示的温度设定范围增大B.Rp1滑动触点适当上移，Rt阻值的变化对A1的V+影响增大C.孵化室温度从40℃下降到38℃过程中，由V6发光转换为V5发光D.孵化室温度从39℃下降到37℃过程中，V5的亮度逐渐变化13.如图所示的低温报警电路，当数字式多用表显示为-3V时开始报警。下列分析中正确的是A.Rt是负温度系数...
