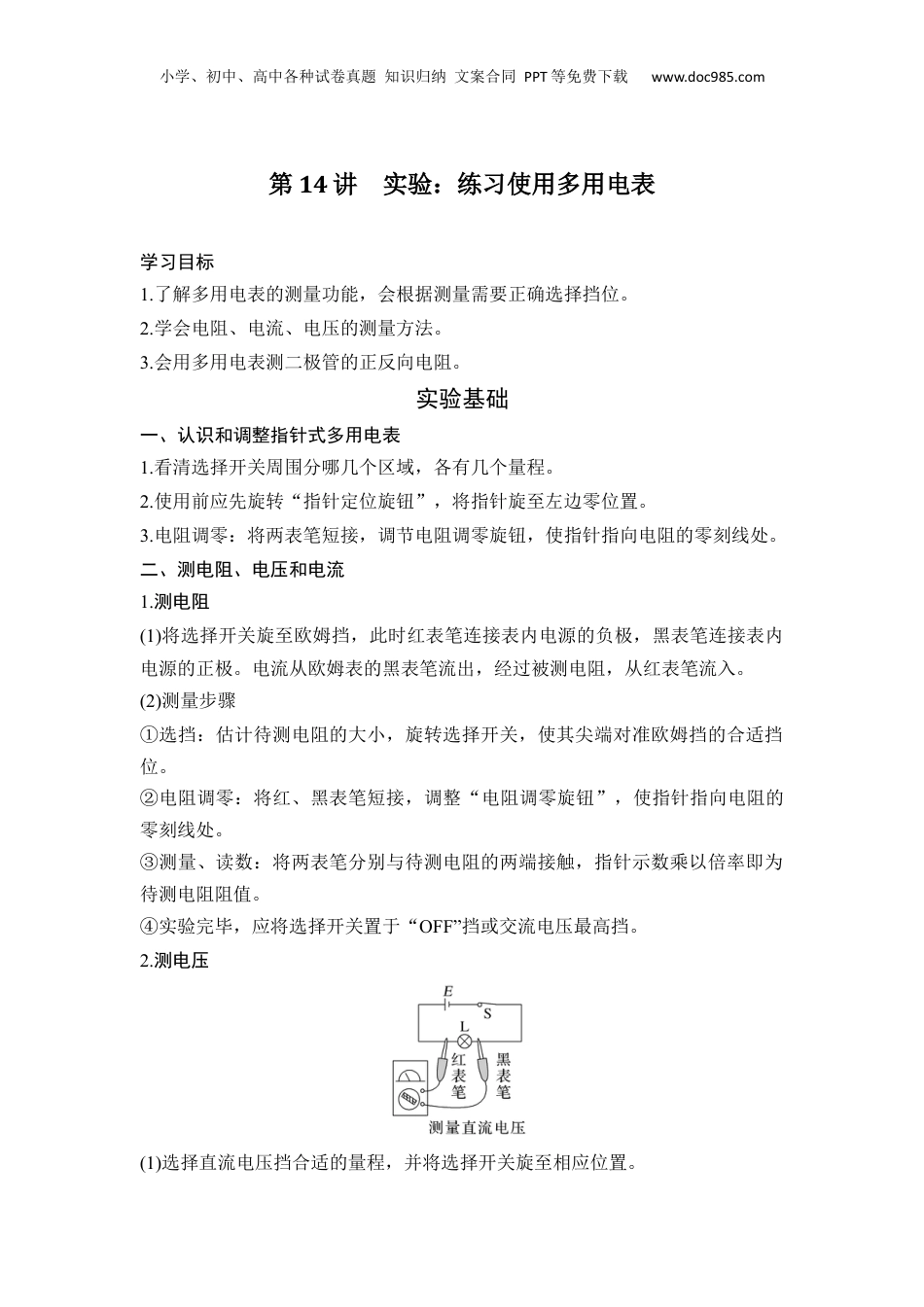

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第14讲实验：练习使用多用电表学习目标1.了解多用电表的测量功能，会根据测量需要正确选择挡位。2.学会电阻、电流、电压的测量方法。3.会用多用电表测二极管的正反向电阻。实验基础一、认识和调整指针式多用电表1.看清选择开关周围分哪几个区域，各有几个量程。2.使用前应先旋转“指针定位旋钮”，将指针旋至左边零位置。3.电阻调零：将两表笔短接，调节电阻调零旋钮，使指针指向电阻的零刻线处。二、测电阻、电压和电流1.测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入。(2)测量步骤①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。②电阻调零：将红、黑表笔短接，调整“电阻调零旋钮”，使指针指向电阻的零刻线处。③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值。④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。2.测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值。3.测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置。(2)将被测电路导线拆开一端，把多用电表串联在电路中。(3)读数时，要认清刻度盘上的最小刻度。注意：流表流入多用表。电应从红笔电三、判断二极管的正负极1.认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极。特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)。2.多用电表测二极管的正、反向电阻(1)测二极管正向电阻：将多用电表的选择开关旋至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极。(2)测二极管反向电阻：将多用电表的选择开关旋至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极。实验探究小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com探究一用多用电表测电压、电流和电阻例1某同学在练习使用多用电表的过程中，(1)使用多用电表测量电阻时，他的操作过程如下：①将红、黑表笔分别插入多用电表“＋”“－”插孔，选择开关旋至电阻“×100”挡；②将红、黑表笔短接，调节电阻调零旋钮使指针指零；③将红、黑表笔分别与电阻的两端相连，此时多用电表指针偏转太大(以电阻无穷大处为起点)，将选择开关旋至电阻________(选填“×10”或“×1k”)挡，将红、黑表笔短接，调节电阻调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，指针偏转如图甲所示，读出电阻的阻值为________Ω；④将选择开关旋至“OFF”挡，取出红、黑表笔。(2)如图乙所示，该同学利用多用电表测定某电阻两端的电压，将选择开关选择直流电压挡合适位置后，应将黑表笔与________(选填“A”或“B”)端接触。答案(1)③×10180(2)B解析(1)③“×100”指偏太大，明阻小，需要一低倍率的位，挡针转说电较换个挡用“×10”。用表的乘的倍率，即挡读数时盘读数选择18×10Ω＝180Ω。(2)流方向表流入，黑表流出，所以黑表电为红笔笔笔与B接。连在用多用表阻，必合适的量程，指指在表中央附近；电测电时须选择让针盘测量果不要忘乘以倍率；每次倍率必行阻零；量程中，待结记换时须进电调测过阻必路中隔离出，且手不能接表的金杆；量完，测电须从电来触笔属测毕应将置于交流最高或选择开关电压挡“OFF”位置，以防止表漏。电电训练1在做练习使用多用电表的实验中。(1)将两表笔分别与待测电阻相接，发现指针位置如图甲所示，则应将图中的旋钮B转至________(选填“×1k”或“×10”)挡。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免...
