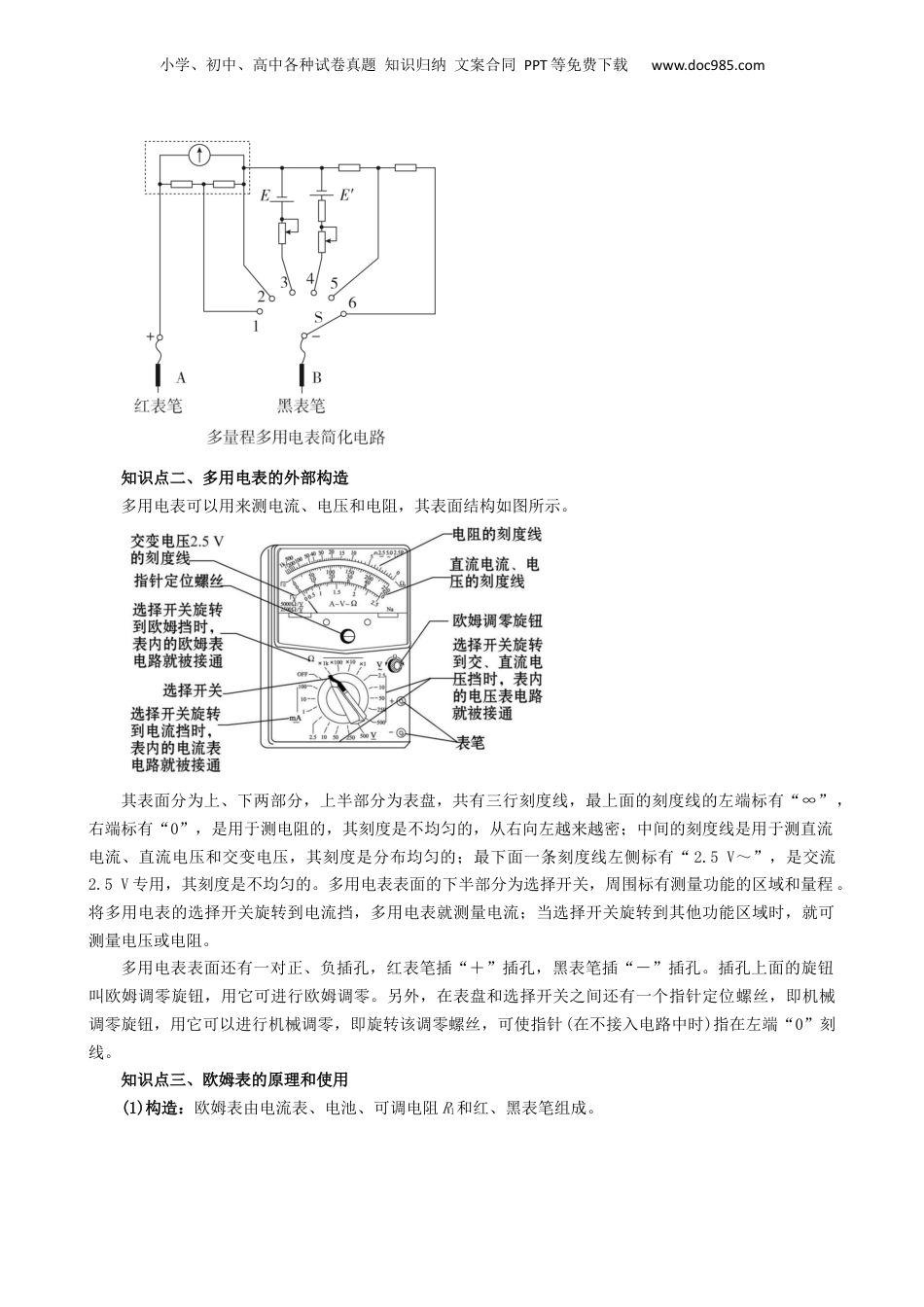

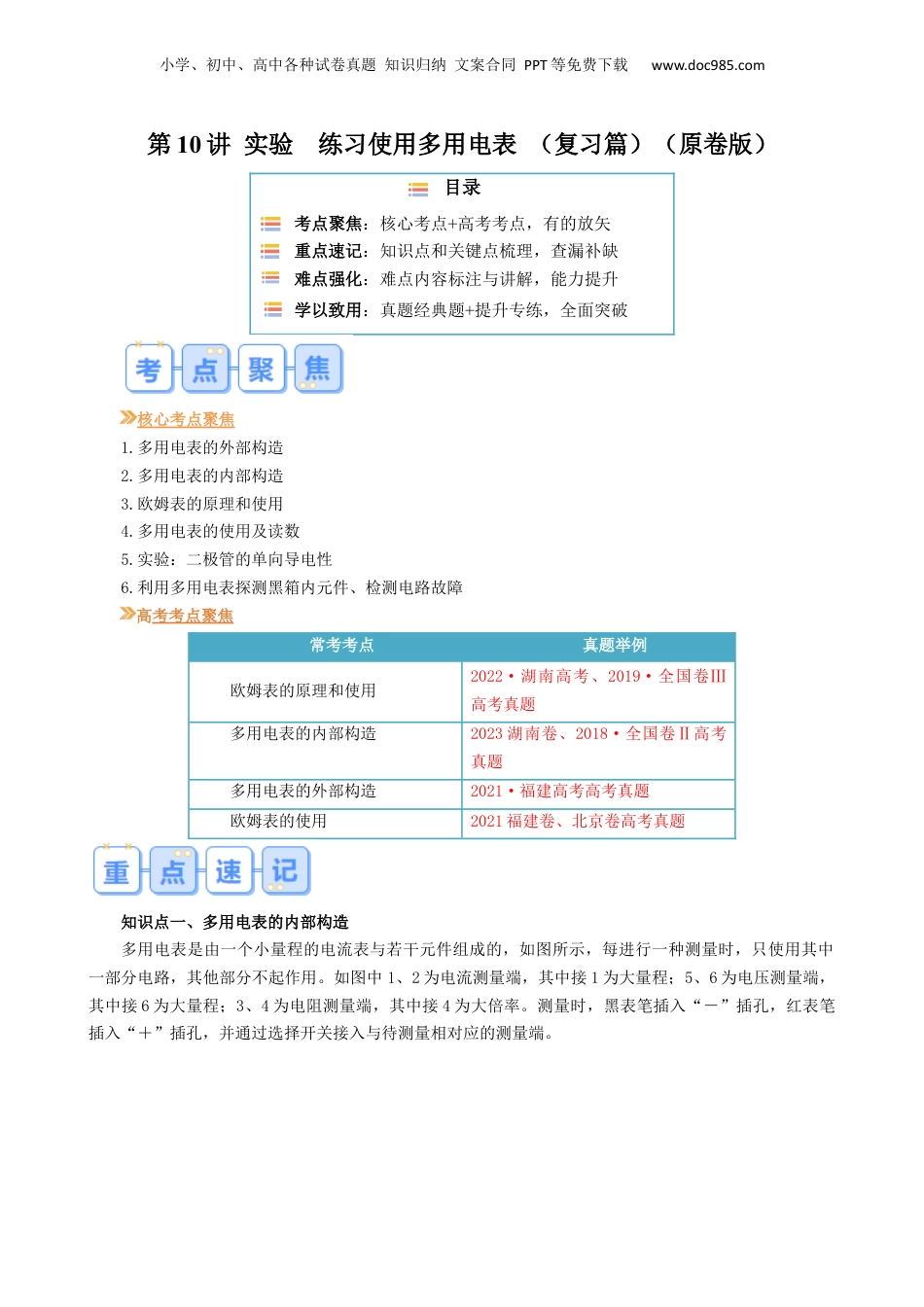

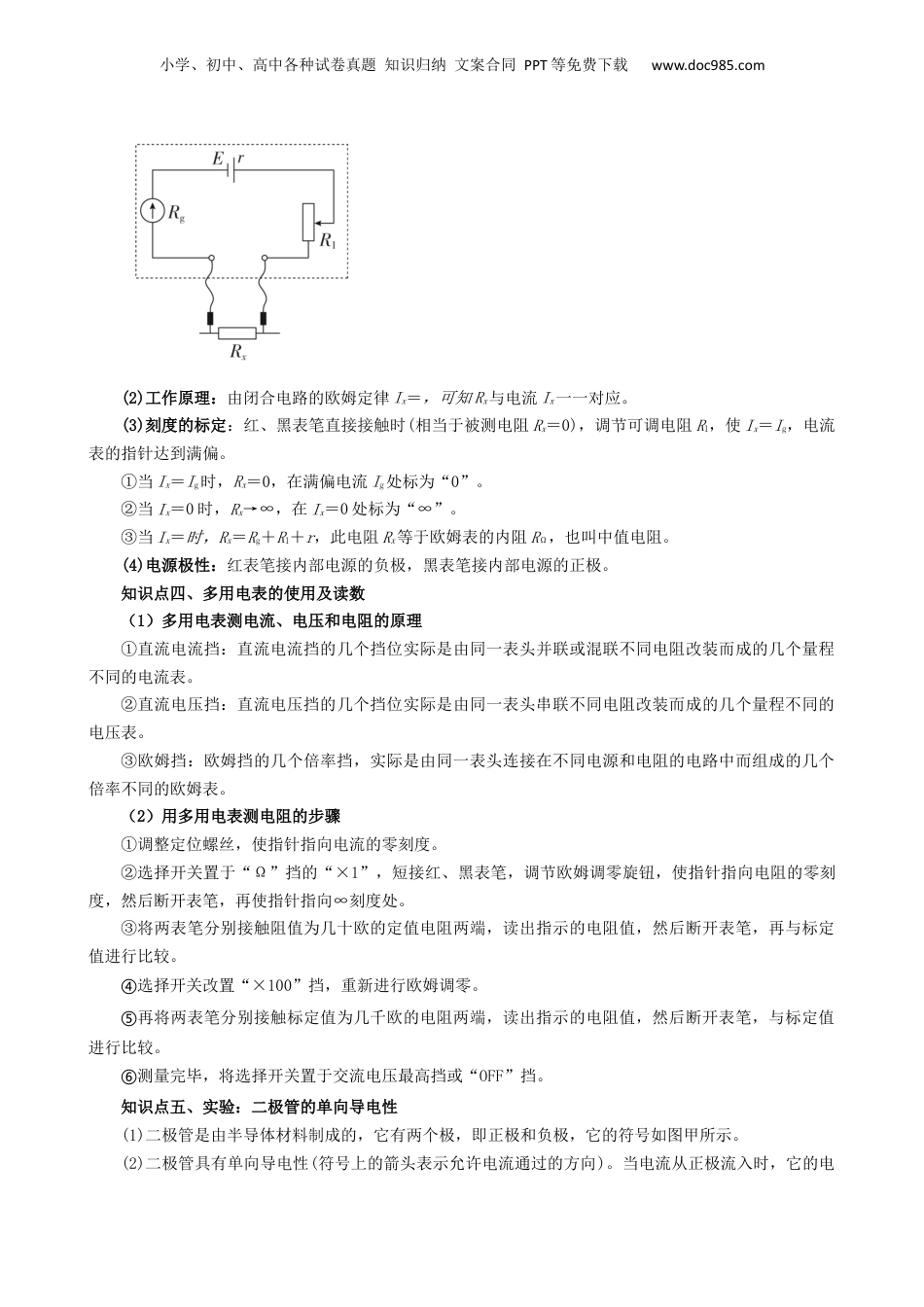

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第10讲实验练习使用多用电表（复习篇）（原卷版）目录考点聚焦：核心考点+高考考点，有的放矢重点速记：知识点和关键点梳理，查漏补缺难点强化：难点内容标注与讲解，能力提升学以致用：真题经典题+提升专练，全面突破核心考点聚焦1.多用电表的外部构造2.多用电表的内部构造3.欧姆表的原理和使用4.多用电表的使用及读数5.实验：二极管的单向导电性6.利用多用电表探测黑箱内元件、检测电路故障高考考点聚焦常考考点真题举例欧姆表的原理和使用2022·湖南高考、2019·全国卷Ⅲ高考真题多用电表的内部构造2023湖南卷、2018·全国卷Ⅱ高考真题多用电表的外部构造2021·福建高考高考真题欧姆表的使用2021福建卷、北京卷高考真题知识点一、多用电表的内部构造多用电表是由一个小量程的电流表与若干元件组成的，如图所示，每进行一种测量时，只使用其中一部分电路，其他部分不起作用。如图中1、2为电流测量端，其中接1为大量程；5、6为电压测量端，其中接6为大量程；3、4为电阻测量端，其中接4为大倍率。测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com知识点二、多用电表的外部构造多用电表可以用来测电流、电压和电阻，其表面结构如图所示。其表面分为上、下两部分，上半部分为表盘，共有三行刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，其刻度是不均匀的，从右向左越来越密；中间的刻度线是用于测直流电流、直流电压和交变电压，其刻度是分布均匀的；最下面一条刻度线左侧标有“2.5V～”，是交流2.5V专用，其刻度是不均匀的。多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。多用电表表面还有一对正、负插孔，红表笔插“＋”插孔，黑表笔插“－”插孔。插孔上面的旋钮叫欧姆调零旋钮，用它可进行欧姆调零。另外，在表盘和选择开关之间还有一个指针定位螺丝，即机械调零旋钮，用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端“0”刻线。知识点三、欧姆表的原理和使用(1)构造：欧姆表由电流表、电池、可调电阻R1和红、黑表笔组成。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)工作原理：由闭合电路的欧姆定律Ix＝，可知Rx与电流Ix一一对应。(3)刻度的标定：红、黑表笔直接接触时(相当于被测电阻Rx＝0)，调节可调电阻R1，使Ix＝Ig，电流表的指针达到满偏。①当Ix＝Ig时，Rx＝0，在满偏电流Ig处标为“0”。②当Ix＝0时，Rx→∞，在Ix＝0处标为“∞”。③当Ix＝时，Rx＝Rg＋R1＋r，此电阻Rx等于欧姆表的内阻RΩ，也叫中值电阻。(4)电源极性：红表笔接内部电源的负极，黑表笔接内部电源的正极。知识点四、多用电表的使用及读数（1）多用电表测电流、电压和电阻的原理①直流电流挡：直流电流挡的几个挡位实际是由同一表头并联或混联不同电阻改装而成的几个量程不同的电流表。②直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。③欧姆挡：欧姆挡的几个倍率挡，实际是由同一表头连接在不同电源和电阻的电路中而组成的几个倍率不同的欧姆表。（2）用多用电表测电阻的步骤①调整定位螺丝，使指针指向电流的零刻度。②选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，使指针指向电阻的零刻度，然后断开表笔，再使指针指向∞刻度处。③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。④选择开关改置“×100”挡，重新进行欧姆调零。⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较。⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。知识点五、实验：二极管的单向导电性(1)二极管...
