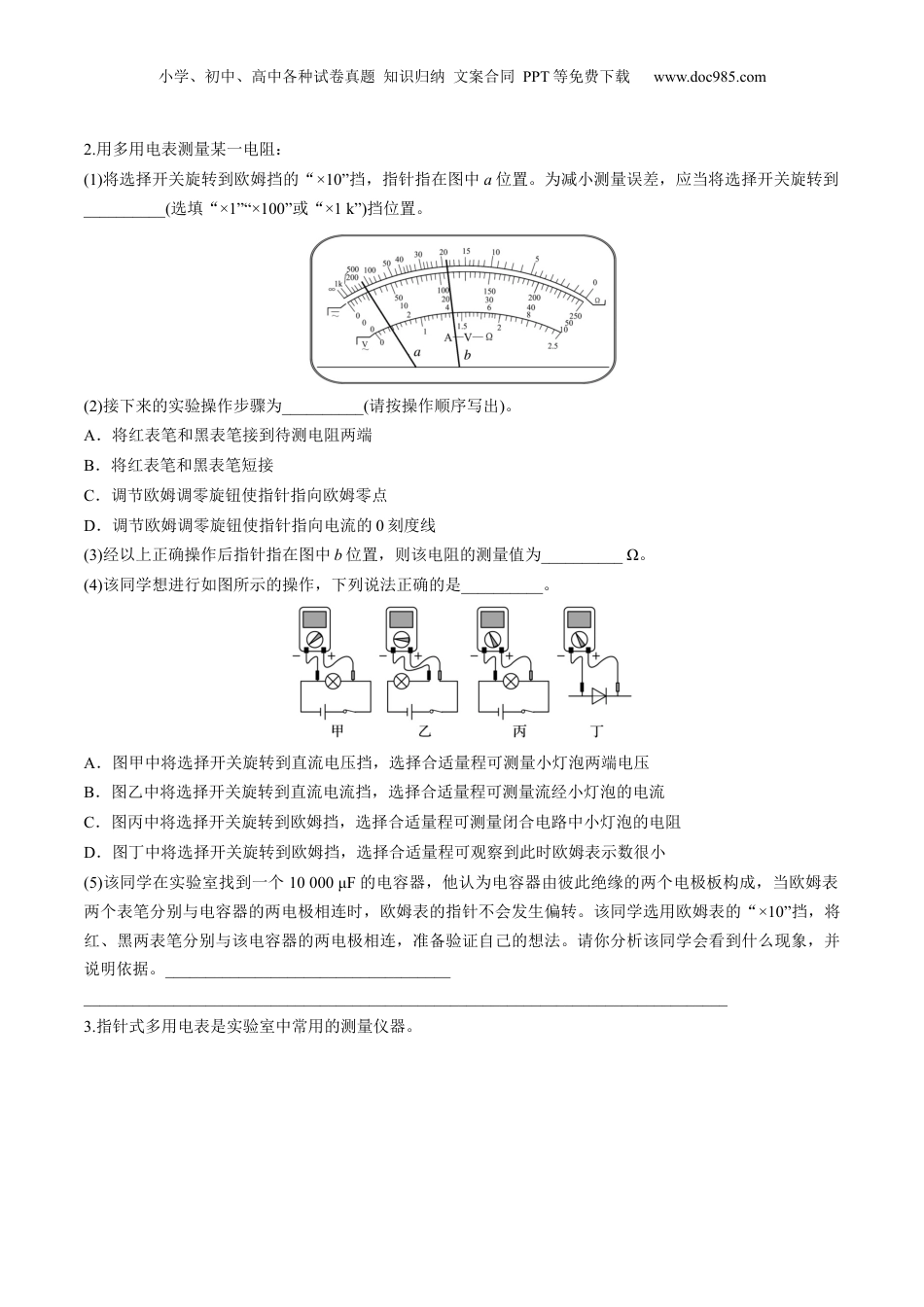

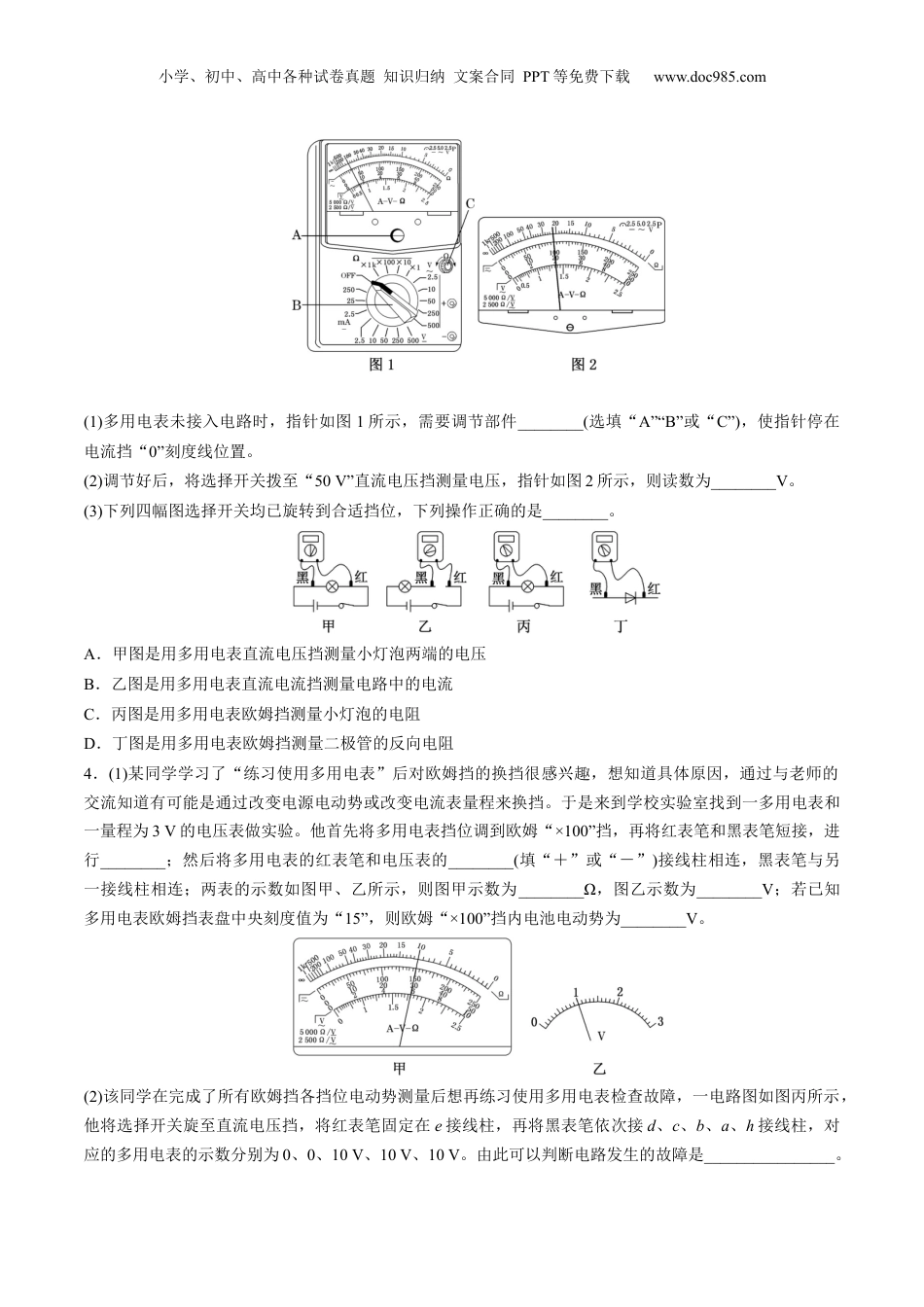

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第44讲重点实验：用多用电表测量电学中的物理量目录01模拟基础练【题型一】多用电表的使用与读数【题型二】欧姆表的原理与构造02重难创新练【题型一】多用电表的使用与读数1.某同学想利用多用电表欧姆挡测量电压表内阻，所选用电压表有3V和15V两个量程。(1)测量电压表3V量程的内阻①先对多用电表进行机械调零，再将选择开关旋至欧姆挡“×100Ω”倍率处，短接两表笔，进行________；测量时，电压表的“―”极连接多用表的________(填“红表笔”或“黑表笔”)；②测量时欧姆表的指针如图甲，则电压表3V量程的内阻为________Ω。(2)电压表15V量程和3V量程由同一个表头改装的，则可推算出15V量程的内阻等于________Ω。(3)若该多用电表欧姆挡可选用电动势为“1.5V”或“9V”两个规格的干电池，根据图甲、乙中欧姆表盘及电压表示数，可以推断选择“×100Ω”倍率时所用干电池电动势为_____V。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2.用多用电表测量某一电阻：(1)将选择开关旋转到欧姆挡的“×10”挡，指针指在图中a位置。为减小测量误差，应当将选择开关旋转到__________(选填“×1”“×100”或“×1k”)挡位置。(2)接下来的实验操作步骤为__________(请按操作顺序写出)。A．将红表笔和黑表笔接到待测电阻两端B．将红表笔和黑表笔短接C．调节欧姆调零旋钮使指针指向欧姆零点D．调节欧姆调零旋钮使指针指向电流的0刻度线(3)经以上正确操作后指针指在图中b位置，则该电阻的测量值为__________Ω。(4)该同学想进行如图所示的操作，下列说法正确的是__________。A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小(5)该同学在实验室找到一个10000μF的电容器，他认为电容器由彼此绝缘的两个电极板构成，当欧姆表两个表笔分别与电容器的两电极相连时，欧姆表的指针不会发生偏转。该同学选用欧姆表的“×10”挡，将红、黑两表笔分别与该电容器的两电极相连，准备验证自己的想法。请你分析该同学会看到什么现象，并说明依据。__________________________________________________________________________________________________________________3.指针式多用电表是实验室中常用的测量仪器。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)多用电表未接入电路时，指针如图1所示，需要调节部件________(选填“A”“B”或“C”)，使指针停在电流挡“0”刻度线位置。(2)调节好后，将选择开关拨至“50V”直流电压挡测量电压，指针如图2所示，则读数为________V。(3)下列四幅图选择开关均已旋转到合适挡位，下列操作正确的是________。A．甲图是用多用电表直流电压挡测量小灯泡两端的电压B．乙图是用多用电表直流电流挡测量电路中的电流C．丙图是用多用电表欧姆挡测量小灯泡的电阻D．丁图是用多用电表欧姆挡测量二极管的反向电阻4．(1)某同学学习了“练习使用多用电表”后对欧姆挡的换挡很感兴趣，想知道具体原因，通过与老师的交流知道有可能是通过改变电源电动势或改变电流表量程来换挡。于是来到学校实验室找到一多用电表和一量程为3V的电压表做实验。他首先将多用电表挡位调到欧姆“×100”挡，再将红表笔和黑表笔短接，进行________；然后将多用电表的红表笔和电压表的________(填“＋”或“－”)接线柱相连，黑表笔与另一接线柱相连；两表的示数如图甲、乙所示，则图甲示数为________Ω，图乙示数为________V；若已知多用电表欧姆挡表盘中央刻度值为“15”，则欧姆“×100”挡内电池电动势为________V。(2)该同学在完成了所有欧姆挡各挡位电动势测量后想再练习使用多用电表检查故障，一电路图如图丙所示，他将选择开关旋至直流电压挡，将红表笔固定在e接线柱，再将黑表笔依次接d、c、b、a、...
