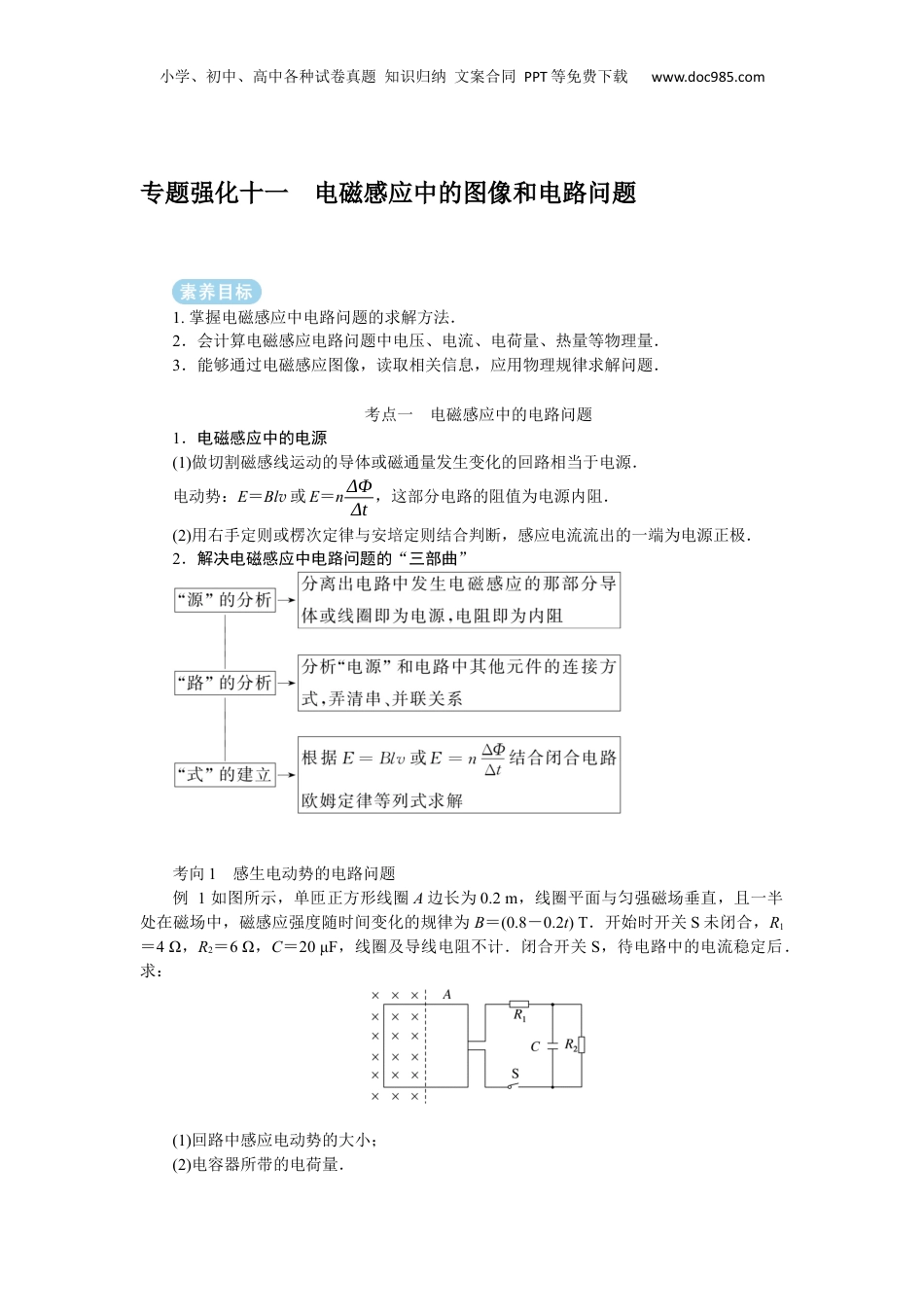

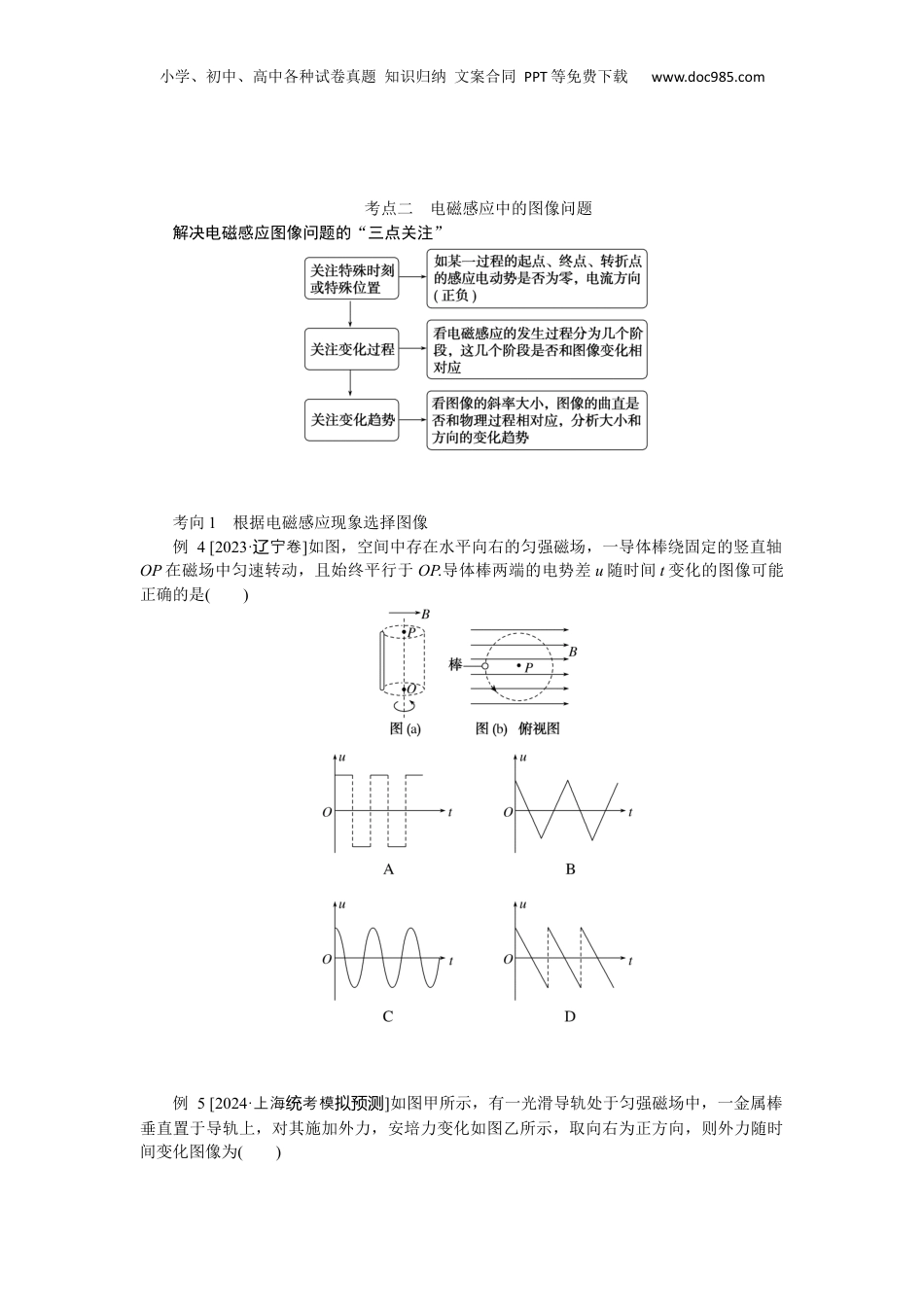

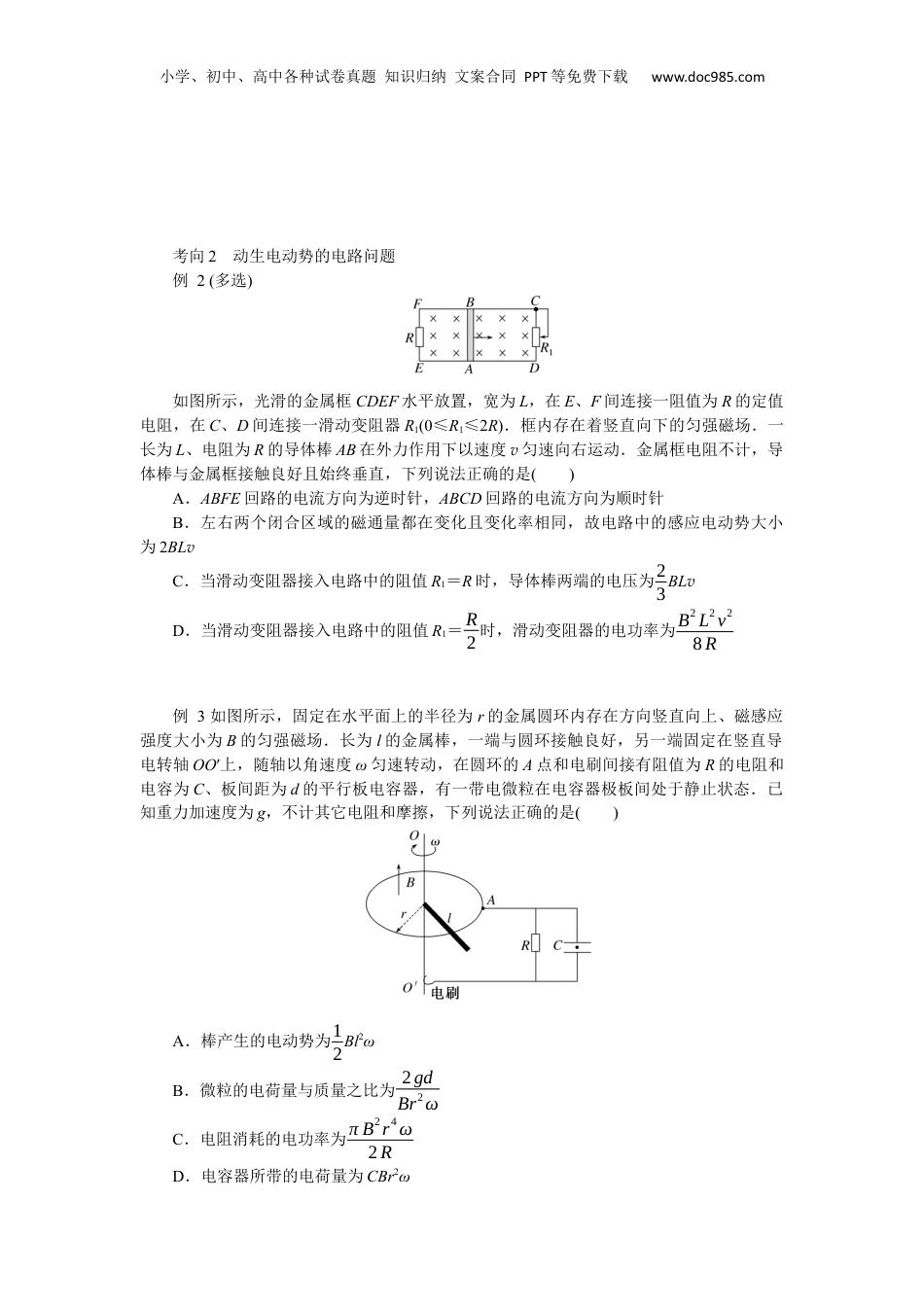

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题强化十一电磁感应中的图像和电路问题1.掌握电磁感应中电路问题的求解方法．2．会计算电磁感应电路问题中电压、电流、电荷量、热量等物理量．3．能够通过电磁感应图像，读取相关信息，应用物理规律求解问题．考点一电磁感应中的电路问题1．电磁感应中的电源(1)做切割磁感线运动的导体或磁通量发生变化的回路相当于电源．电动势：E＝Blv或E＝nΔΦΔt，这部分电路的阻值为电源内阻．(2)用右手定则或楞次定律与安培定则结合判断，感应电流流出的一端为电源正极．2．解决电磁感应中电路问题的“三部曲”考向1感生电动势的电路问题例1如图所示，单匝正方形线圈A边长为0.2m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t)T．开始时开关S未闭合，R1＝4Ω，R2＝6Ω，C＝20μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求：(1)回路中感应电动势的大小；(2)电容器所带的电荷量．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考向2动生电动势的电路问题例2(多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)．框内存在着竖直向下的匀强磁场．一长为L、电阻为R的导体棒AB在外力作用下以速度v匀速向右运动．金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()A．ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针B．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLvC．当滑动变阻器接入电路中的阻值R1＝R时，导体棒两端的电压为23BLvD．当滑动变阻器接入电路中的阻值R1＝R2时，滑动变阻器的电功率为B2L2v28R例3如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场．长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω匀速转动，在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态．已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是()A．棒产生的电动势为12Bl2ωB．微粒的电荷量与质量之比为2gdBr2ωC．电阻消耗的电功率为πB2r4ω2RD．电容器所带的电荷量为CBr2ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点二电磁感应中的图像问题解决电磁感应图像问题的“三点关注”考向1根据电磁感应现象选择图像例4[2023·宁卷辽]如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP.导体棒两端的电势差u随时间t变化的图像可能正确的是()例5[2024·上海考模统拟预测]如图甲所示，有一光滑导轨处于匀强磁场中，一金属棒垂直置于导轨上，对其施加外力，安培力变化如图乙所示，取向右为正方向，则外力随时间变化图像为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考向2根据图像分析判断电磁感应的过程例6[2024·湖南校考模联拟预测]如图甲所示，PQNM是倾角θ＝37°、表面粗糙的绝缘斜面，abcd是匝数n＝20、质量m＝1kg、总电阻R＝2Ω、边长L＝1m的正方形金属线框．线框与斜面间的动摩擦因数μ＝0.8，在OO′NM的区域加上垂直斜面向上的匀强磁场，使线框的一半处于磁场中，磁场的磁感应强度B随时间t变化的图像如图乙所示．g取10m/s2，sin37°＝0.6，cos37°＝0.8.下列说法正确的是()A．0～6s内，线框中的感应电流大小为1AB．0～6s内，线框产生的焦耳热为6JC．t＝6s时，线框受到的安培力大小为8ND．t＝10s时，线框即将开始运动例7[2023·广卷东]光滑绝缘的水平面上有垂直平面的匀强磁场，磁场被分成区域Ⅰ和Ⅱ，宽度均为h，其俯视图如图(a)所示，两磁场磁感应强度随时间t的变化如图(b)所示，0小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com～τ时间内，两区域磁场恒定，方向相反，磁感应强度大小分别为2B0...
