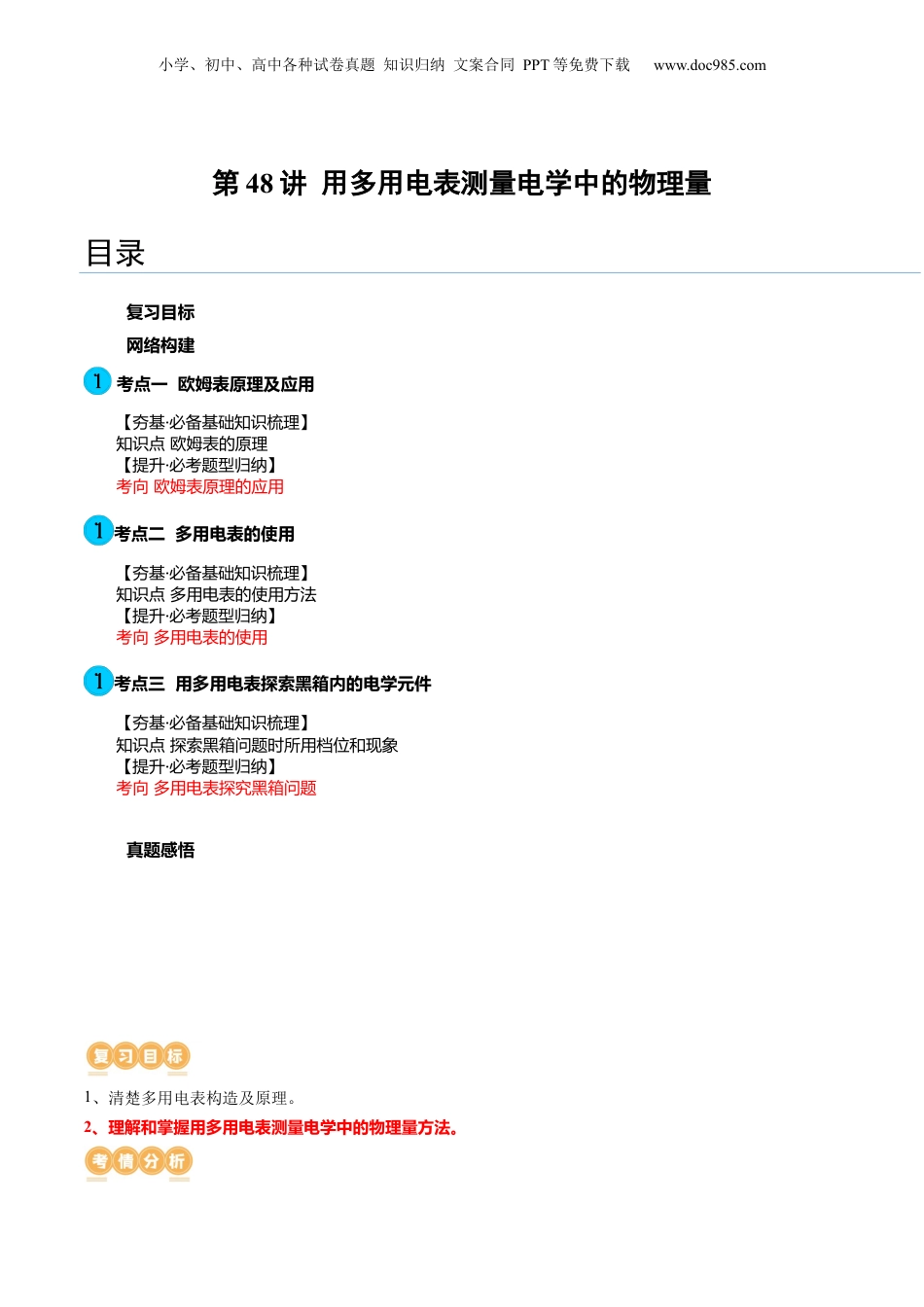

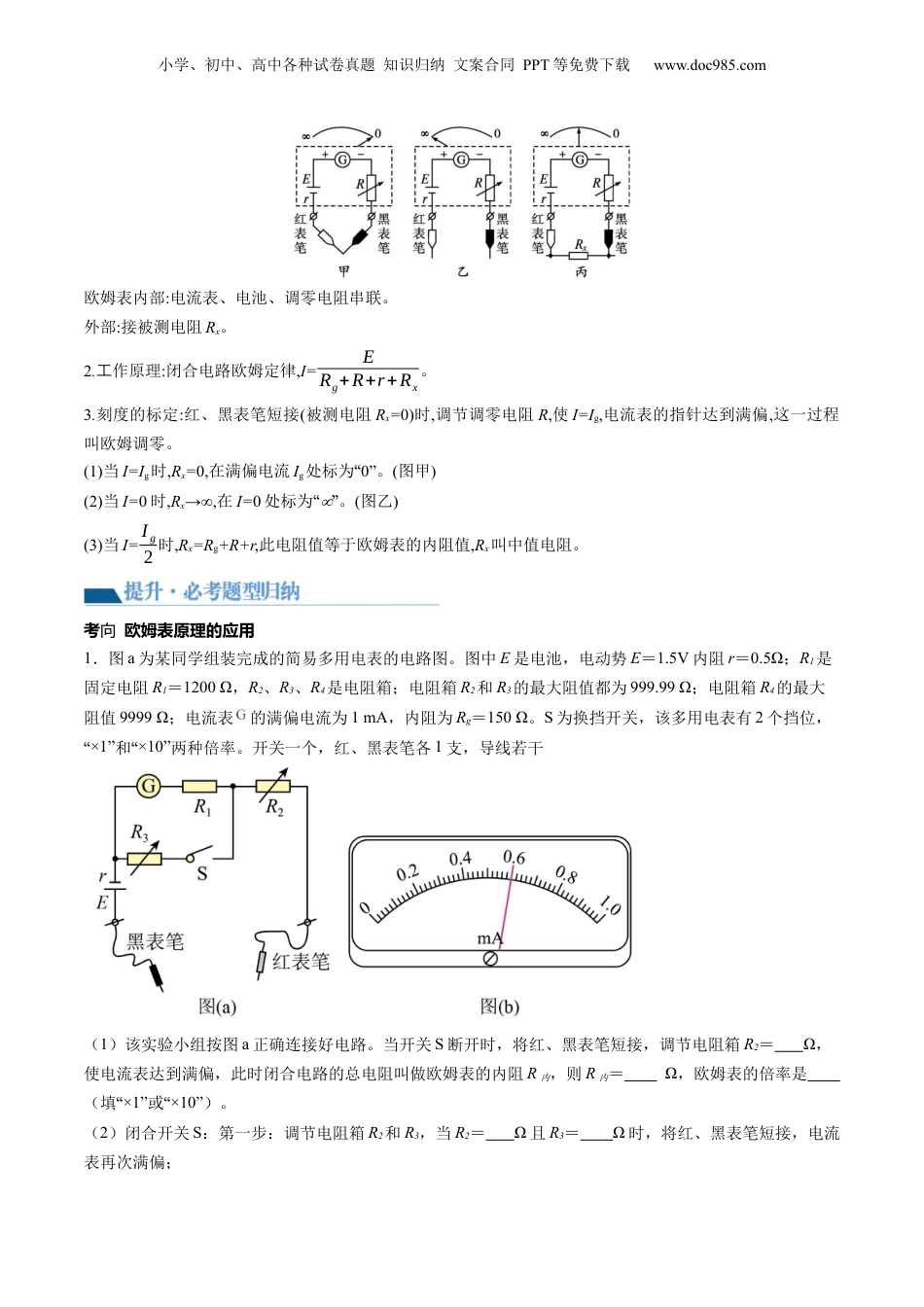

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第48讲用多用电表测量电学中的物理量目录复习目标网络构建考点一欧姆表原理及应用【夯基·必备基础知识梳理】知识点欧姆表的原理【提升·必考题型归纳】考向欧姆表原理的应用考点二多用电表的使用【夯基·必备基础知识梳理】知识点多用电表的使用方法【提升·必考题型归纳】考向多用电表的使用考点三用多用电表探索黑箱内的电学元件【夯基·必备基础知识梳理】知识点探索黑箱问题时所用档位和现象【提升·必考题型归纳】考向多用电表探究黑箱问题真题感悟1、清楚多用电表构造及原理。2、理解和掌握用多用电表测量电学中的物理量方法。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点要求考题统计考情分析用多用电表测量电学中的物理量2023年湖南卷第12题2022年湖南卷第12题2022年河北卷第12题各高考对地用多用电表测量电学中的物理量这个实验的考查近几年频度不是太高，以考查多用电表读数居多，复习过程要特别注意欧姆表的使用。考点一欧姆表原理及应用点知识欧姆表原理及应用1.构造:欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。用多用电表测量电学中的物理量欧姆表原理及应用欧姆表的原理多用电表的使用多用电表的使用方法探索黑箱问题探索黑箱问题的方法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com欧姆表内部:电流表、电池、调零电阻串联。外部:接被测电阻Rx。2.作原理工:闭合电路欧姆定律,I=ERg+R+r+Rx。3.刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程叫欧姆调零。(1)当I=Ig时,Rx=0,在满偏电流Ig处标为“0”。(图甲)(2)当I=0时,Rx→∞,在I=0处标为“∞。”(图乙)(3)当I=Ig2时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫中值电阻。考欧姆表原理的应用向1．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，电动势E＝1.5V内阻r＝0.5Ω；R1是固定电阻R1＝1200Ω，R2、R3、R4是电阻箱；电阻箱R2和R3的最大阻值都为999.99Ω；电阻箱R4的最大阻值9999Ω；电流表的满偏电流为1mA，内阻为Rg＝150Ω。S为换挡开关，该多用电表有2个挡位，“×1”和“×10”两种倍率。开关一个，红、黑表笔各1支，导线若干（1）该实验小组按图a正确连接好电路。当开关S断开时，将红、黑表笔短接，调节电阻箱R2＝Ω，使电流表达到满偏，此时闭合电路的总电阻叫做欧姆表的内阻R内，则R内＝Ω，欧姆表的倍率是（填“×1”或“×10”）。（2）闭合开关S：第一步：调节电阻箱R2和R3，当R2＝Ω且R3＝Ω时，将红、黑表笔短接，电流表再次满偏；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第二步：在红、黑表笔间接入电阻箱R4，调节R4，当电流表指针指向图b所示的位置时，对应的欧姆表的刻度值为Ω。【答案】149.5150014.5150100【详解】（1）[1][2][3]由闭合电路欧姆定律可知，欧姆表的内阻为则R2＝R内－R1－Rg－r＝1500Ω－1200Ω－150Ω－0.5Ω＝149.5Ω中值电阻应为1500Ω，根据多用电表的刻度设置可知，表盘上只有两种挡位，多用电表用开关S变换挡位，开关S断开与闭合时相比，干路允许的最大电流较小，由欧姆定律知欧姆表内阻较大，测量的中值电阻较大，故S断开时欧姆表倍率应为“×10”。（2）[4][5][6]为了得到“×1”倍率，应让G满偏时对应的欧姆表内阻为150Ω；电流为此时表头中电流应为Ig＝0.001A则与之并联电阻R3中电流应为I3＝I1－Ig＝0.01A－0.001A＝0.009A并联电阻R3为由解得R2＝15Ω－0.5Ω＝14.5Ω图示电流为I示＝0.60mA则总电阻为故待测电阻为故对应的刻度应为100Ω。2．使用电压表和电流表测量电阻相对比较准确，但是测量过程比较复杂；物理学中利用闭合电路的欧姆定律制成快速粗测电阻的欧姆表。（1）图甲是某次测量时，选用欧姆表“×10”挡时的指针位置，则此电阻用多用电表测量的阻值是。A．19ΩB．190ΩC．21ΩD．210Ω（2）如图乙为欧姆表的内部电路结构，表笔分别接A、B，当选用“×100”挡时，开关S接1，连接电池的电动势为，那么若选用“...
