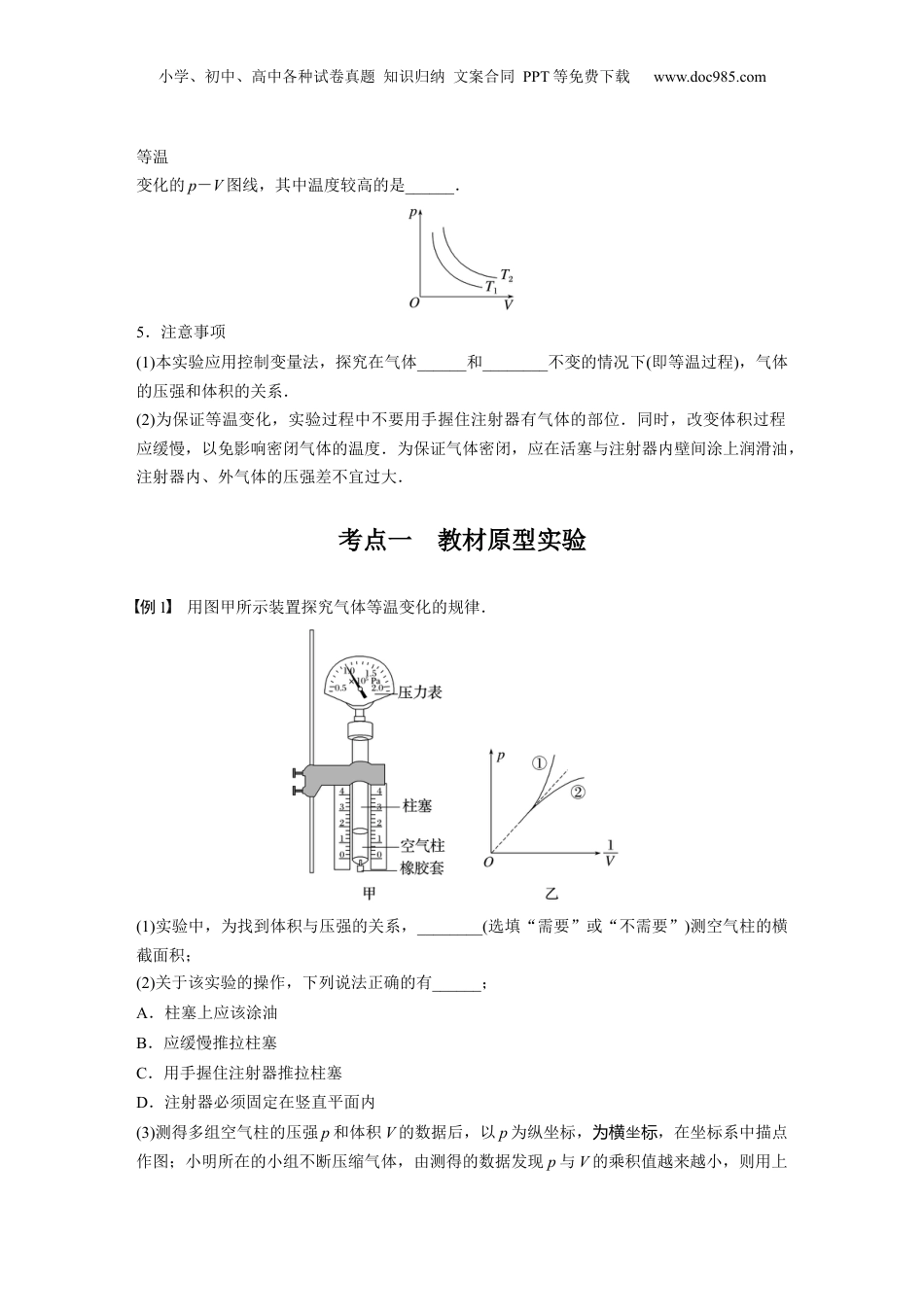

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十六探究等温情况下一定质量气体压强与体积的关系目标要求1.学会探究等温情况下一定质量气体压强与体积的关系.2.会用图像法处理实验数据．实验技能储备1．实验器材：注射器、橡胶套、压力表等(如图所示)．2．实验数据的获取空气柱的压强p可以从仪器上方的压力表读出，空气柱的长度l可以在玻璃管侧的刻度尺上读出，空气柱的长度l与横截面积S的乘积就是它的体积V.把柱塞缓慢地向下压或向上拉，读出空气柱的长度与压强的几组数据．3．实验数据的处理在等温过程中，气体的压强和体积的关系在p－V图像中呈现为双曲线的一支，如图甲所示．处理实验数据时，要通过变换，即画p－像图，把双曲线变为直线，说明p和V成反比，如图乙所示．这是科学研究中常用的数据处理的方法，因为一次函数反映的物理规律比较直接，容易得出相关的对实验研究有用的参数．4．实验结论一定质量的某种气体，在温度不变的情况下，压强p与体积V成反比，所以p－V图线是双曲线的一支，但不同温度下的图线是不同的．如图是一定质量的气体分别在T1、T2温度下小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com等温变化的p－V图线，其中温度较高的是______．5．注意事项(1)本实验应用控制变量法，探究在气体______和________不变的情况下(即等温过程)，气体的压强和体积的关系．(2)为保证等温变化，实验过程中不要用手握住注射器有气体的部位．同时，改变体积过程应缓慢，以免影响密闭气体的温度．为保证气体密闭，应在活塞与注射器内壁间涂上润滑油，注射器内、外气体的压强差不宜过大．考点一教材原型实验例1用图甲所示装置探究气体等温变化的规律．(1)实验中，为找到体积与压强的关系，________(选填“需要”或“不需要”)测空气柱的横截面积；(2)关于该实验的操作，下列说法正确的有______；A．柱塞上应该涂油B．应缓慢推拉柱塞C．用手握住注射器推拉柱塞D．注射器必须固定在竖直平面内(3)测得多组空气柱的压强p和体积V的数据后，以p为纵坐标，坐为横标，在坐标系中描点作图；小明所在的小组不断压缩气体，由测得的数据发现p与V的乘积值越来越小，则用上小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com述方法作出的图像应为图乙中的________(选填“①”或“②”)，造成该现象的原因可能是________．例2如图所示，用气体压强传感器探究气体等温变化的规律，操作步骤如下：①在注射器内用活塞封闭一定质量的气体，将注射器、压强传感器、数据采集器和计算机逐一连接起来；②缓慢移动活塞至某一位置，待示数稳定后记录此时注射器内封闭气体的体积V1和由计算机显示的气体压强值p1；③重复上述步骤②，多次测量并记录；④根据记录的数据，作出相应图像，分析得出结论．(1)在本实验操作的过程中，需要保持不变的量是气体的________和________．(2)根据记录的实验数据，作出了如图所示的p－V图像．对图线进行分析，如果在误差允许范围内，p1、p2、V1、V2之间满足关系式____________，就说明一定质量的气体在温度不变时，其压强与体积成反比．(3)在不同温度环境下，另一位同学重复了上述实验，实验操作和数据处理均正确．环境温度分别为T1、T2，且T1>T2.在如图所示的四幅图中，可能正确反映相关物理量之间关系的是________(选填选项前的字母)．考点二探索创新实验例3某同学通过图甲所示的实验装置，利用玻意耳定律来测定一颗形状不规则的石子的体积．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验步骤：①将石子装进注射器，插入活塞，再将注射器通过软管与传感器A连接；②移动活塞，通过活塞所在的刻度读取了多组气体体积V，同时记录对应的传感器数据；③建立直角坐标系．(1)在实验操作中，下列说法正确的是________；A．图甲中，传感器A为压强传感器B．在步骤①中，将注射器与传感器A连接前，应把注射器活塞移至注射器最右端位置C．操作中，不可用手握住注射器封闭气体部分，是为了保持封闭气体的温度不变D．若实验过程中不慎将活塞拔出注射器，应立即将活...
