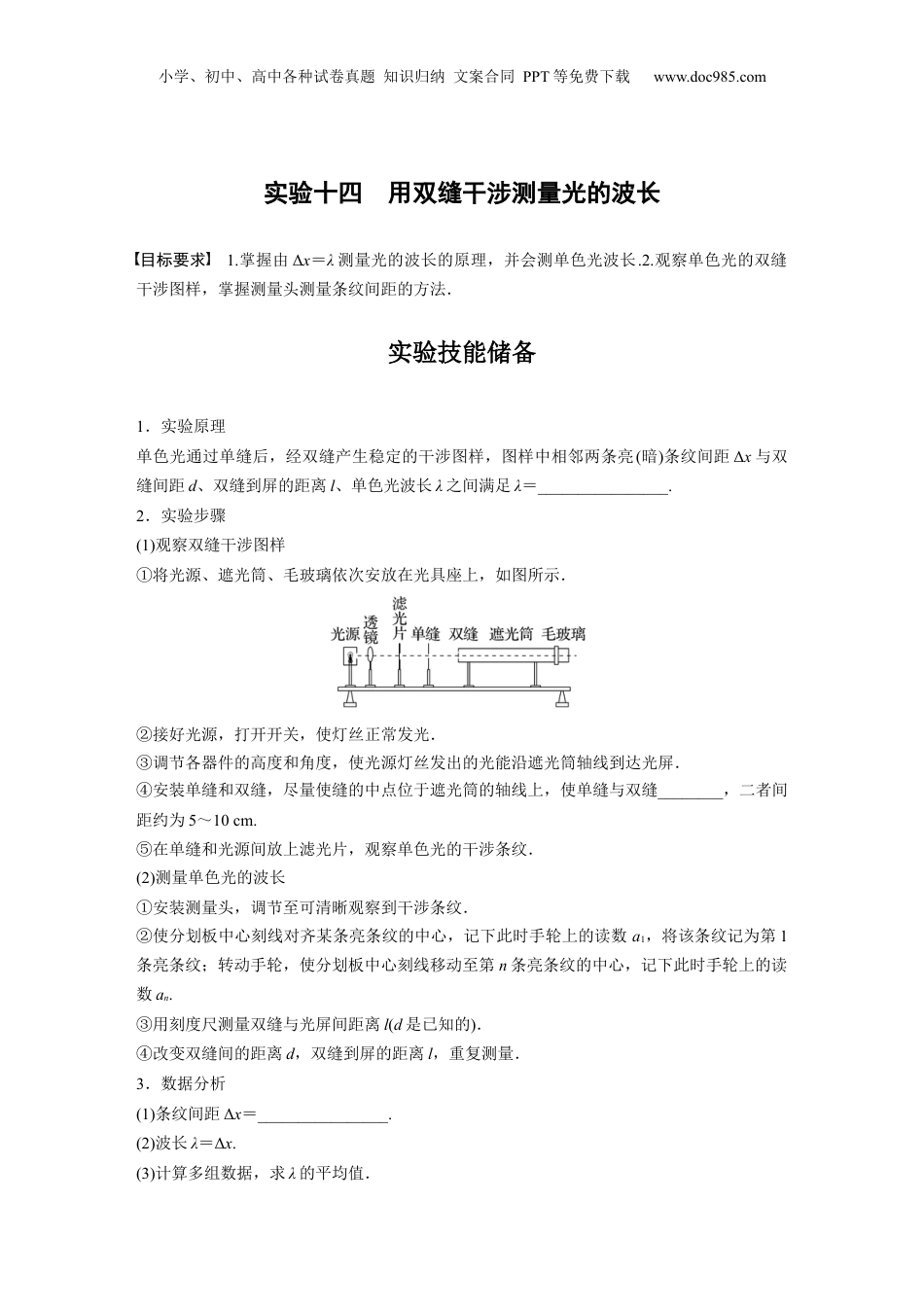

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十四用双缝干涉测量光的波长目标要求1.掌握由Δx＝λ测量光的波长的原理，并会测单色光波长.2.观察单色光的双缝干涉图样，掌握测量头测量条纹间距的方法．实验技能储备1．实验原理单色光通过单缝后，经双缝产生稳定的干涉图样，图样中相邻两条亮(暗)条纹间距Δx与双缝间距d、双缝到屏的距离l、单色光波长λ之间满足λ＝________________.2．实验步骤(1)观察双缝干涉图样①将光源、遮光筒、毛玻璃依次安放在光具座上，如图所示．②接好光源，打开开关，使灯丝正常发光．③调节各器件的高度和角度，使光源灯丝发出的光能沿遮光筒轴线到达光屏．④安装单缝和双缝，尽量使缝的中点位于遮光筒的轴线上，使单缝与双缝________，二者间距约为5～10cm.⑤在单缝和光源间放上滤光片，观察单色光的干涉条纹．(2)测量单色光的波长①安装测量头，调节至可清晰观察到干涉条纹．②使分划板中心刻线对齐某条亮条纹的中心，记下此时手轮上的读数a1，将该条纹记为第1条亮条纹；转动手轮，使分划板中心刻线移动至第n条亮条纹的中心，记下此时手轮上的读数an.③用刻度尺测量双缝与光屏间距离l(d是已知的)．④改变双缝间的距离d，双缝到屏的距离l，重复测量．3．数据分析(1)条纹间距Δx＝________________.(2)波长λ＝Δx.(3)计算多组数据，求λ的平均值．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．注意事项(1)安装时，注意使光源、透镜、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且间距适当．(2)光源灯丝最好为线状灯丝，并与单缝平行且靠近．(3)调节的基本依据：照在光屏上的光很弱，主要原因是灯丝与单缝、双缝，测量头与遮光筒不共轴；干涉条纹不清晰，一般原因是单缝与双缝不平行．考点一教材原型实验例1如图所示，在“用双缝干涉测量光的波长”实验中：(1)在光具座上放置的光学元件依次为：①光源、②滤光片、③________、④________、⑤遮光筒、⑥光屏(含测量头)．(2)利用图中装置研究双缝干涉现象时，下列说法中正确的是________．A．将光屏移近双缝，其他条件不变，干涉条纹间距变小B．将滤光片由蓝色的换成红色的，其他条件不变，干涉条纹间距变大C．将单缝向双缝移动一小段距离后，其他条件不变，干涉条纹间距变大D．换一个两缝之间距离更大的双缝，其他条件不变，干涉条纹间距变小E．去掉滤光片，其他条件不变，干涉现象消失(3)在某次测量中，将测量头的分划板中心刻线与某条亮条纹中心对齐，将该亮条纹记为第1条亮条纹，此时手轮上的示数如图甲所示．然后同方向转动测量头，使分划板中心刻线与第6条亮条纹中心对齐，此时手轮上的示数如图乙所示，则此示数为________mm，由此可求得相邻亮条纹的间距Δx为________mm.(4)已知双缝间距d为2.0×10－4m，测得双缝到屏的距离l为0.700m，由计算式λ＝__________，求得所测红光波长为________nm.例2(2023·浙江省海中模镇学拟)(1)如图所示，小王同学做在“用双缝干涉测量光的波长”实验中发现目镜中干涉条纹与分划板中心刻线始终有一定的角度，下列哪个操作可以使得分划板中心刻线与干涉条纹平行________．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．仅拨动拨杆B．仅旋转单缝C．仅前后移动凸透镜D．仅旋转毛玻璃处的测量头(2)小王同学将分划板中心刻线与干涉条纹调平行后，将测量头的分划板中心刻线与某条亮条纹中心对齐，将该亮条纹定为第1条亮条纹，此时手轮上的示数如图所示，手轮上的示数是________mm.考点二探索创新实验例3洛埃德在1834年提出了一种更简单的观察干涉的装置．如图所示，单色光从单缝S射出，一部分入射到平面镜后反射到屏上，另一部分直接投射到屏上，在屏上两光束交叠区域里将出现干涉条纹．单缝S通过平面镜成的像是S′.(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹，这和双缝干涉实验得到的干涉条纹一致．如果S被视为其中的一个缝，____________相当于另一个“缝”．(2)实验中已知单缝S到平面镜的垂直距离h＝0.15mm，单缝到光屏的距离D＝...
