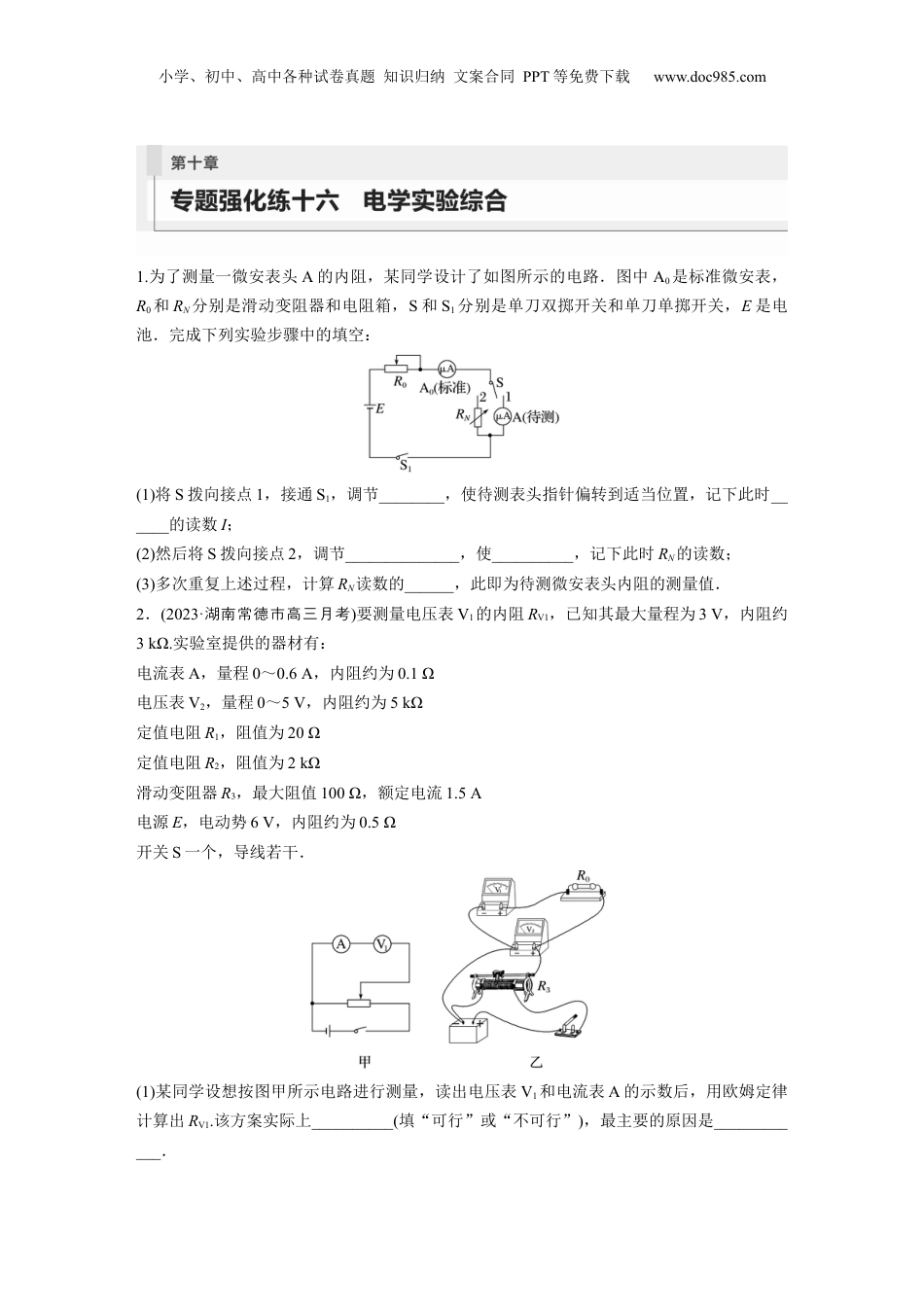

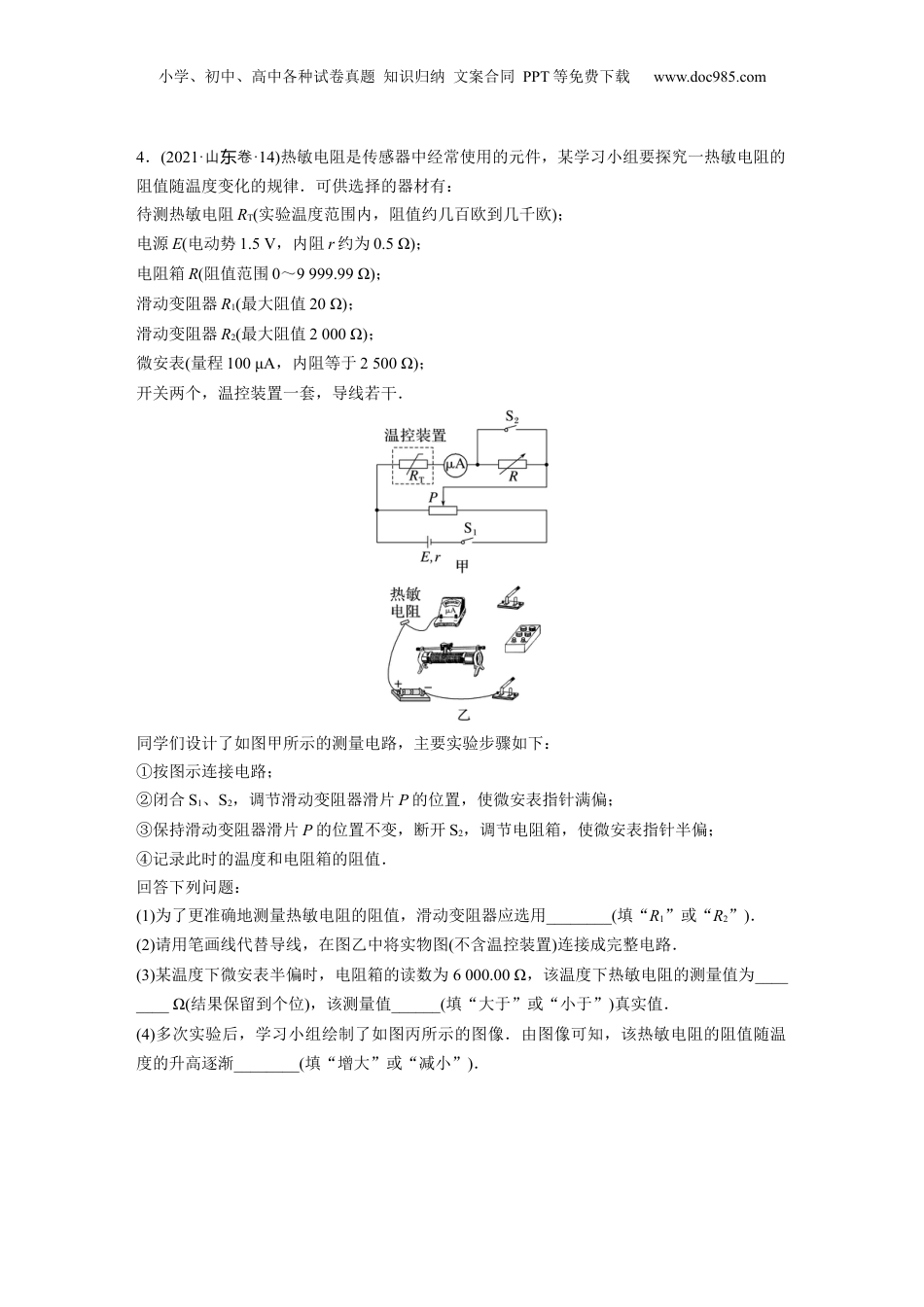

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.为了测量一微安表头A的内阻，某同学设计了如图所示的电路．图中A0是标准微安表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀单掷开关，E是电池．完成下列实验步骤中的填空：(1)将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时______的读数I；(2)然后将S拨向接点2，调节______________，使__________，记下此时RN的读数；(3)多次重复上述过程，计算RN读数的______，此即为待测微安表头内阻的测量值．2．(2023·湖南常德市高三月考)要测量电压表V1的内阻RV1，已知其最大量程为3V，内阻约3kΩ.实验室提供的器材有：电流表A，量程0～0.6A，内阻约为0.1Ω电压表V2，量程0～5V，内阻约为5kΩ定值电阻R1，阻值为20Ω定值电阻R2，阻值为2kΩ滑动变阻器R3，最大阻值100Ω，额定电流1.5A电源E，电动势6V，内阻约为0.5Ω开关S一个，导线若干．(1)某同学设想按图甲所示电路进行测量，读出电压表V1和电流表A的示数后，用欧姆定律计算出RV1.该方案实际上__________(填“可行”或“不可行”)，最主要的原因是____________．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)另一同学按如图乙所示的实物电路来测量电压表V1的内阻RV1.①图中R0应选__________．(选填“R1”或“R2”)②在虚线方框内画出该实验电路图．③接通电路后，调整滑动变阻器的滑动触头在适当的位置，此时电压表V1的读数为U1，电压表V2的读数为U2，定值电阻的阻值为R0，则电压表V1的内阻RV1的表达式为RV1＝________.3．某同学用电压表和电流表测量Rx的电阻，已知电压表内阻约3kΩ，电流表内阻约1Ω.(1)某同学用如图甲所示电路测量电阻Rx，Rx的测量值比真实值________(选填“偏大”或“偏小”)；若被测电阻Rx的阻值约为10Ω，应采用图________(选填“甲”或“乙”)所示电路误差会比较小．(2)无论是用图甲还是图乙所示电路测量，都不可避免地会产生由电表内阻引起的系统误差．某学习小组设计了以下方案，以避免电表内阻引起的系统误差．该方案利用图丙所示的电路进行测量，主要实验步骤如下：第一步：将单刀双掷开关S2接2，闭合开关S1，调节滑动变阻器RP1和RP2，使电表读数接近满量程，但不超过量程，记录此时电压表和电流表的示数U1、I1.①请你写出第二步操作步骤，并说明需要记录的数据；________________________________________________________________________②用测得数据计算被测电阻阻值的计算式是Rx＝____________________.③简要说明此实验方案为什么能避免由电表内阻引起的实验误差．______________________________________________________________________________________小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．(2021·山卷东·14)热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律．可供选择的器材有：待测热敏电阻RT(实验温度范围内，阻值约几百欧到几千欧)；电源E(电动势1.5V，内阻r约为0.5Ω)；电阻箱R(阻值范围0～9999.99Ω)；滑动变阻器R1(最大阻值20Ω)；滑动变阻器R2(最大阻值2000Ω)；微安表(量程100μA，内阻等于2500Ω)；开关两个，温控装置一套，导线若干．同学们设计了如图甲所示的测量电路，主要实验步骤如下：①按图示连接电路；②闭合S1、S2，调节滑动变阻器滑片P的位置，使微安表指针满偏；③保持滑动变阻器滑片P的位置不变，断开S2，调节电阻箱，使微安表指针半偏；④记录此时的温度和电阻箱的阻值．回答下列问题：(1)为了更准确地测量热敏电阻的阻值，滑动变阻器应选用________(填“R1”或“R2”)．(2)请用笔画线代替导线，在图乙中将实物图(不含温控装置)连接成完整电路．(3)某温度下微安表半偏时，电阻箱的读数为6000.00Ω，该温度下热敏电阻的测量值为________Ω(结果保留到个位)，该测量值______(填“大于”或“小于”)真实值．(4)多次实验后，学习小组绘制了如图丙所示的图像．由图像可知，该热敏电阻的阻值随温度的升高逐渐________(填“增大”或“...
