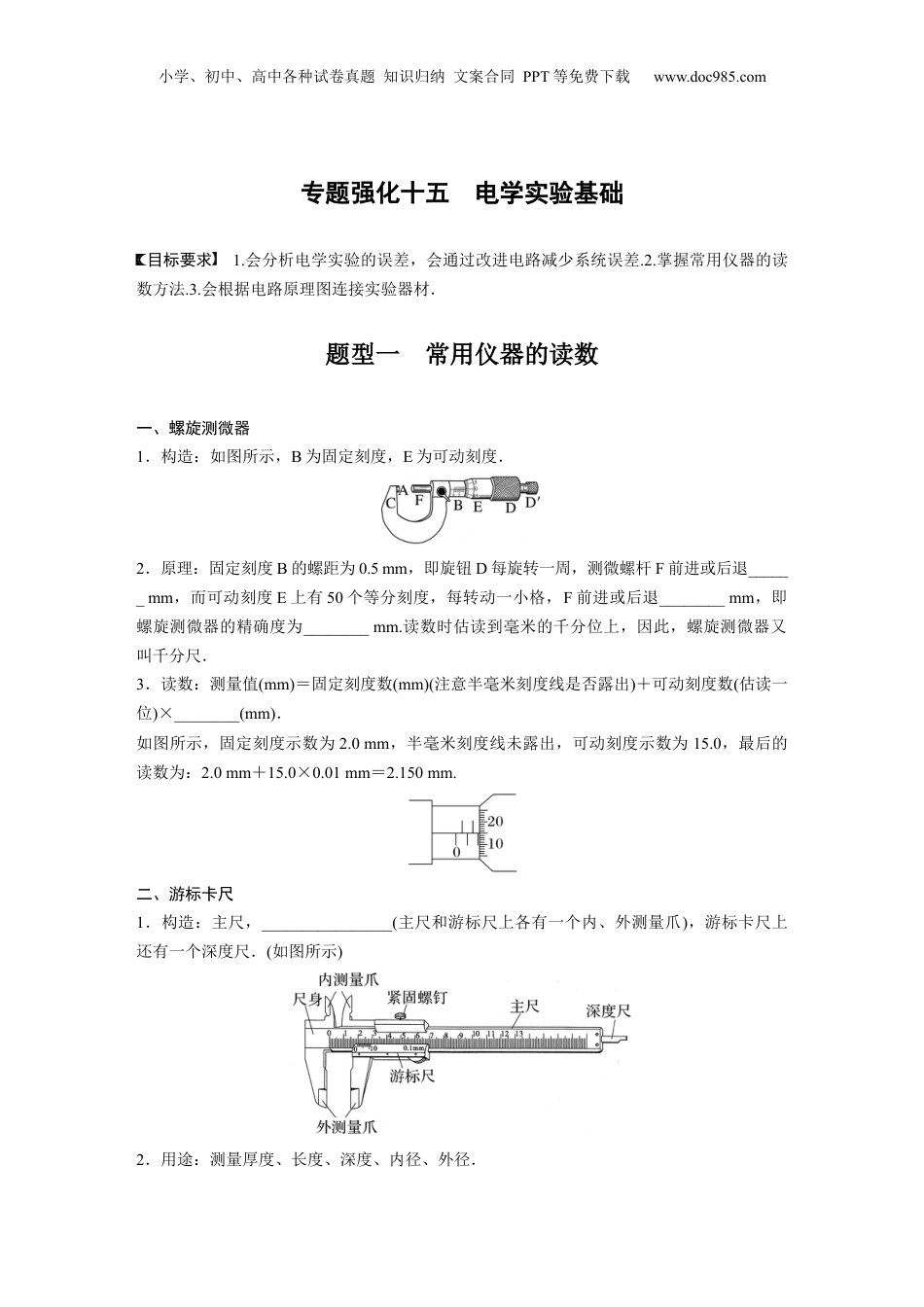

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题强化十五电学实验基础目标要求1.会分析电学实验的误差，会通过改进电路减少系统误差.2.掌握常用仪器的读数方法.3.会根据电路原理图连接实验器材．题型一常用仪器的读数一、螺旋测微器1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：固定刻度B的螺距为0.5mm，即旋钮D每旋转一周，测微螺杆F前进或后退______mm，而可动刻度E上有50个等分刻度，每转动一小格，F前进或后退________mm，即螺旋测微器的精确度为________mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×________(mm)．如图所示，固定刻度示数为2.0mm，半毫米刻度线未露出，可动刻度示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.二、游标卡尺1．构造：主尺，________________(主尺和游标尺上各有一个内、外测量爪)，游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3．原理：利用主尺的单位刻度与游标尺的单位刻度之间固定的微量差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺有10分度、20分度和50分度三种，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm______mm2019mm0.05mm______mm5049mm0.02mm______mm4.读数：从主尺上读出整毫米数x，然后再从游标尺上找出第k条刻度线与主尺上某一刻度线对齐，即记录结果表示为(x＋k×精确度)mm.三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表的读数方法相同，此量程下的精确度分别是______V和________A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15V量程的电压表，精确度是________V，在读数时只要求读到小数点后面一位，这时要求“格估读”，即读到0.1V.(3)对于0～0.6A量程的电流表，精确度是________A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A.1．了更精确，游卡尺也需要估，如作为读数标读图读11.40mm.()2．游卡尺主尺上的字的位标数对应单为cm.()3．如，游卡尺图标读数为5.20mm.()4．如上，游卡尺图标读数为50.20mm，可化简写为50.2mm.()考向1游标卡尺、螺旋测微器的读数例1(1)如图所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm，________mm，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com________mm.(2)读出下面各螺旋测微器的读数，甲______mm，乙________mm，丙________mm.考向2电压表、电流表和电阻箱的读数例2(1)如图甲所示的电表使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用3A量程时，对应刻度盘中每一小格代表________A，图中表针示数为________A.(2)如图乙所示的电表使用较小量程时，每小格表示______V，图中表针的示数为________V；若使用的是较大量程，则这时表盘刻度每小格表示______V，图中表针示数为________V.(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω.现欲将接入电路的电阻改为2087Ω，最简单的操作方法是____________________．若用两个这样的电阻箱，则可得到的电阻值范围为________．或流，表精确度测电压电时电为1,0.1,0.01的估到下一位；精确度读为2,0.2,0.02,5,0.5,0.05，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com末位为2和5的，只到最小刻度位相同即可．读数时读与数题型二测量电路与控制电路的选择1．电流表的内、外接法内接法外接法电路图误差原...
