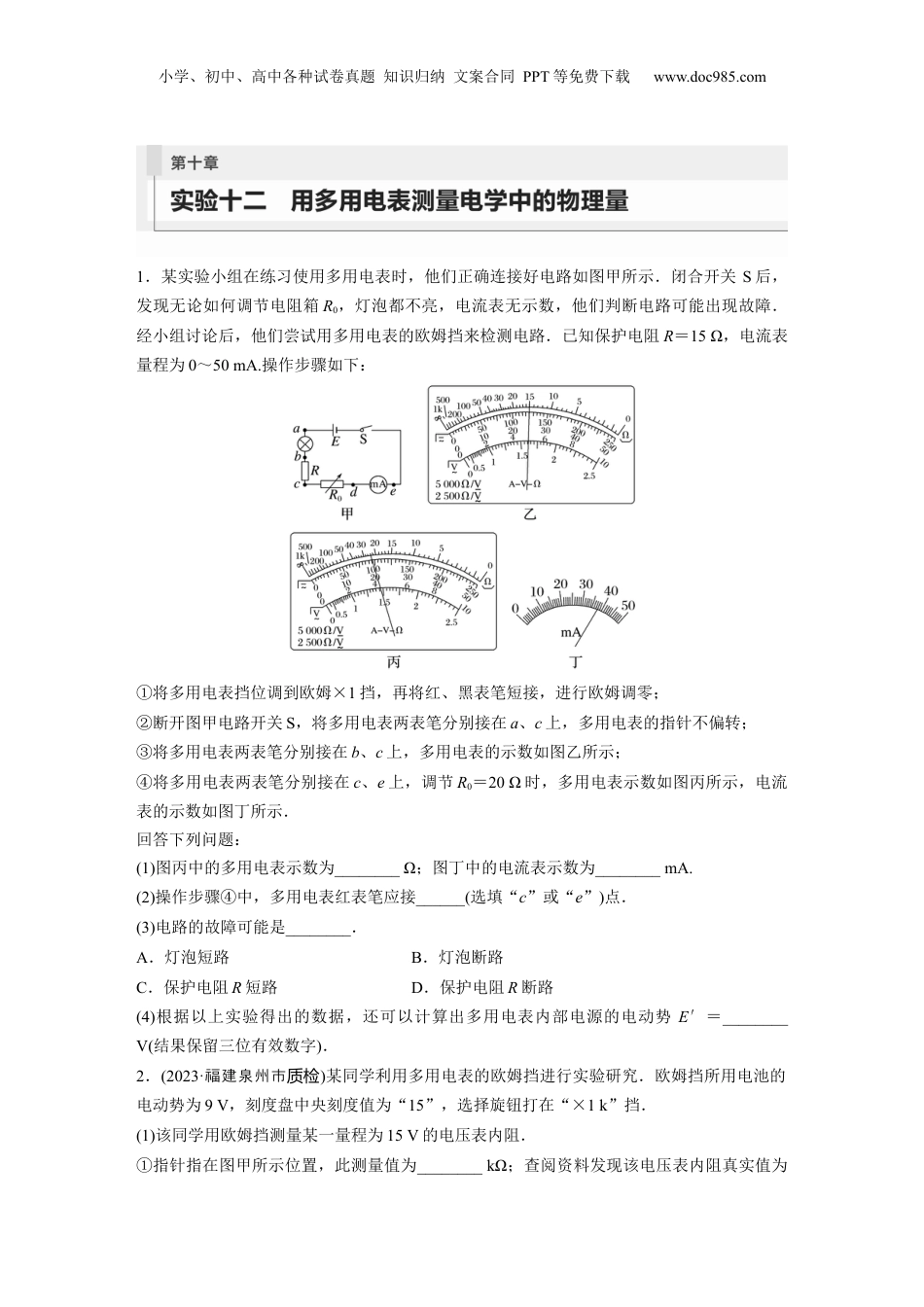

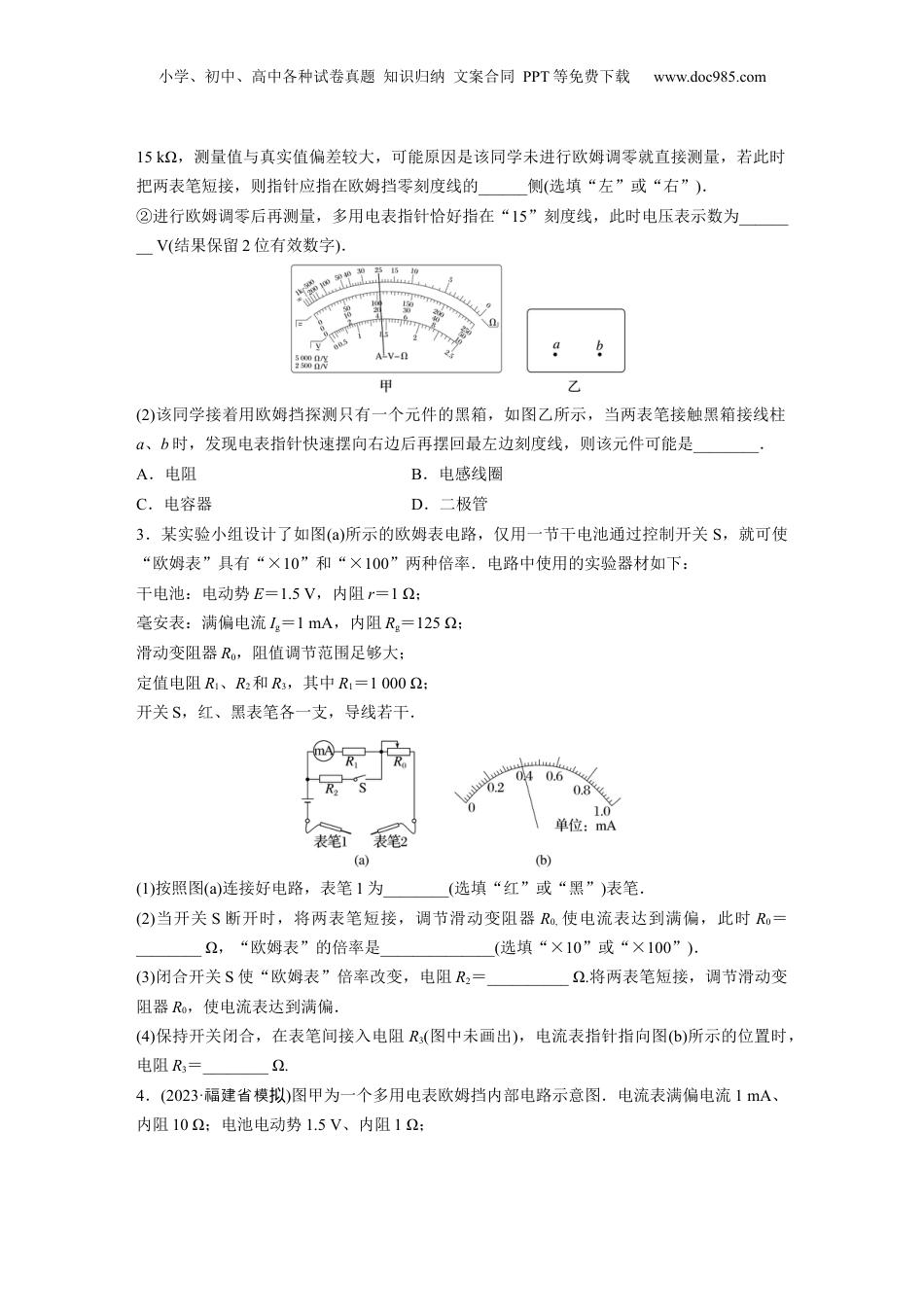

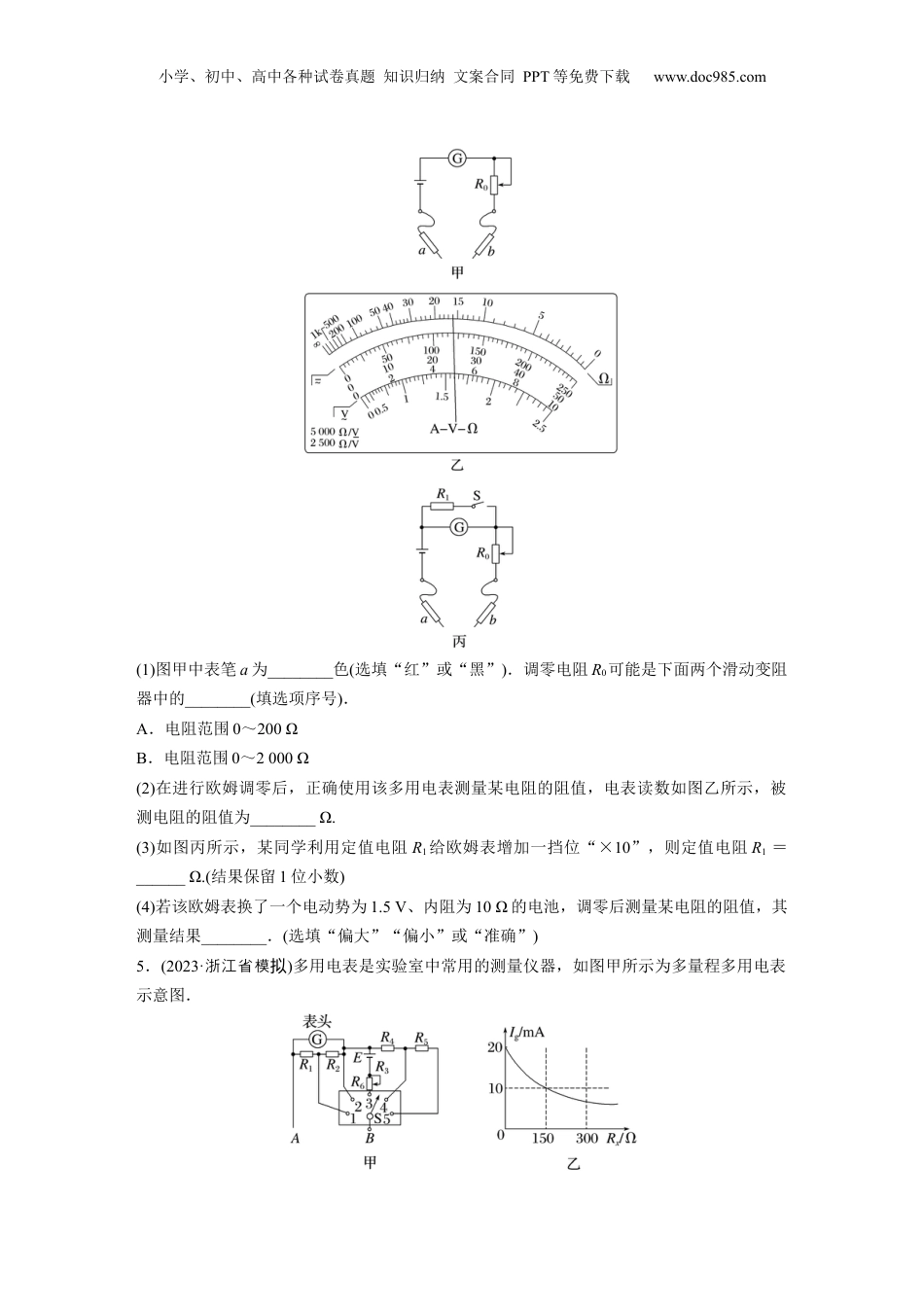

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．某实验小组在练习使用多用电表时，他们正确连接好电路如图甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无示数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表示数为________Ω；图丁中的电流表示数为________mA.(2)操作步骤④中，多用电表红表笔应接______(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，还可以计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．2．(2023·福建泉州市质检)某同学利用多用电表的欧姆挡进行实验研究．欧姆挡所用电池的电动势为9V，刻度盘中央刻度值为“15”，选择旋钮打在“×1k”挡．(1)该同学用欧姆挡测量某一量程为15V的电压表内阻．①指针指在图甲所示位置，此测量值为________kΩ；查阅资料发现该电压表内阻真实值为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com15kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的______侧(选填“左”或“右”)．②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，此时电压表示数为________V(结果保留2位有效数字)．(2)该同学接着用欧姆挡探测只有一个元件的黑箱，如图乙所示，当两表笔接触黑箱接线柱a、b时，发现电表指针快速摆向右边后再摆回最左边刻度线，则该元件可能是________．A．电阻B．电感线圈C．电容器D．二极管3．某实验小组设计了如图(a)所示的欧姆表电路，仅用一节干电池通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率．电路中使用的实验器材如下：干电池：电动势E＝1.5V，内阻r＝1Ω；毫安表：满偏电流Ig＝1mA，内阻Rg＝125Ω；滑动变阻器R0，阻值调节范围足够大；定值电阻R1、R2和R3，其中R1＝1000Ω；开关S，红、黑表笔各一支，导线若干．(1)按照图(a)连接好电路，表笔1为________(选填“红”或“黑”)表笔．(2)当开关S断开时，将两表笔短接，调节滑动变阻器R0,使电流表达到满偏，此时R0＝________Ω，“欧姆表”的倍率是______________(选填“×10”或“×100”)．(3)闭合开关S使“欧姆表”倍率改变，电阻R2＝__________Ω.将两表笔短接，调节滑动变阻器R0，使电流表达到满偏．(4)保持开关闭合，在表笔间接入电阻R3(图中未画出)，电流表指针指向图(b)所示的位置时，电阻R3＝________Ω.4．(2023·福建省模拟)图甲为一个多用电表欧姆挡内部电路示意图．电流表满偏电流1mA、内阻10Ω；电池电动势1.5V、内阻1Ω；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)图甲中表笔a为________色(选填“红”或“黑”)．调零电阻R0可能是下面两个滑动变阻器中的________(填选项序号)．A．电阻范围0～200ΩB．电阻范围0～2000Ω(2)在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图乙所示，被测电阻的阻值为________Ω.(3)如图丙所示，某同学利用定值电阻R1给欧姆表增加一挡位“×10”，则定值电阻R1＝______Ω.(结果保留1位小数)(4)若该欧姆表换了一个电动势为1.5V、内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果________．(选填“偏大”“偏小”或“准确”)5．(2023·浙江省模拟)多用电表是实验室中常用的测量仪器，如图甲所示为多量程多用电表示意图．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com通过...
