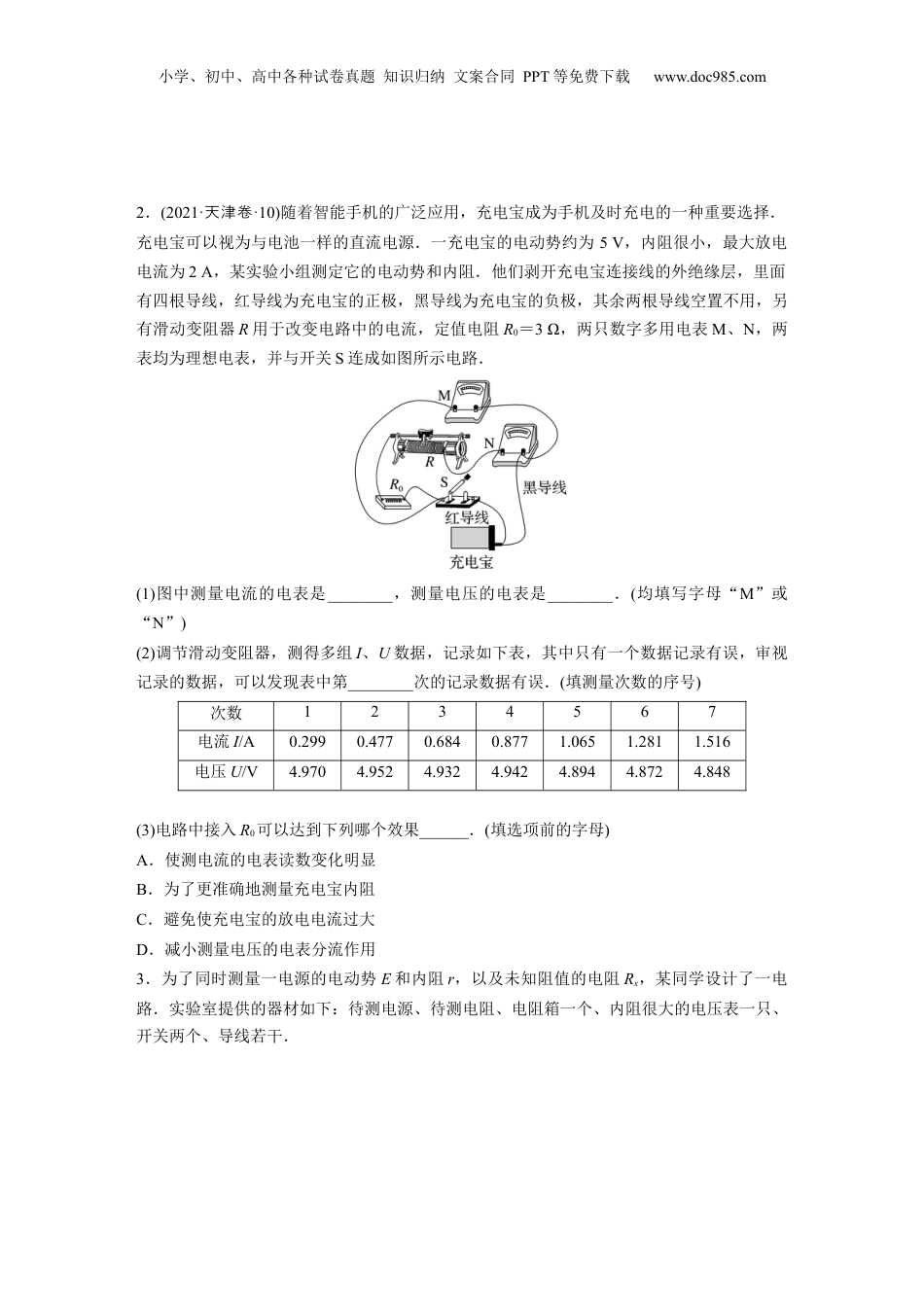

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．(2023·山南市模东济拟)某实验小组利用电流表和电压表测定一节干电池的电动势和内阻，实验器材如下：干电池一节(电动势约为1.5V，内阻约为0.5Ω)；电压表V(量程为0～3V，内阻约为3kΩ)；电流表A(量程为0～0.6A，内阻约为0.2Ω)；滑动变阻器(最大阻值为20Ω)；开关、导线若干．(1)实验电路图选择______(选填“甲”或“乙”)．(2)用笔画线代替导线，将图中的器材连成实验电路．(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差．在下图中，实线是根据实验数据描点作图得到的U－I图像；虚线是该电源真实的路端电压U随真实的干路电流I变化的U－I图像．本次实验分析误差的U－I图像是________．(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是________．A．换用内阻更小的电流表B．换用内阻更大的电流表C．换用内阻更小的电压表D．换用内阻更大的电压表小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．(2021·天津卷·10)随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择．充电宝可以视为与电池一样的直流电源．一充电宝的电动势约为5V，内阻很小，最大放电电流为2A，某实验小组测定它的电动势和内阻．他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻R0＝3Ω，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路．(1)图中测量电流的电表是________，测量电压的电表是________．(均填写字母“M”或“N”)(2)调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第________次的记录数据有误．(填测量次数的序号)次数1234567电流I/A0.2990.4770.6840.8771.0651.2811.516电压U/V4.9704.9524.9324.9424.8944.8724.848(3)电路中接入R0可以达到下列哪个效果______．(填选项前的字母)A．使测电流的电表读数变化明显B．为了更准确地测量充电宝内阻C．避免使充电宝的放电电流过大D．减小测量电压的电表分流作用3．为了同时测量一电源的电动势E和内阻r，以及未知阻值的电阻Rx，某同学设计了一电路．实验室提供的器材如下：待测电源、待测电阻、电阻箱一个、内阻很大的电压表一只、开关两个、导线若干．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)为实现上述目的，请完善图甲实物图连接；(2)该同学实验的主要步骤有：①闭合S1、S2，多次调节电阻箱阻值，并记录其阻值及对应的电压表的示数；②保持S1闭合，断开S2，多次调节电阻箱阻值，并记录其阻值及对应的电压表的示数；③根据记录的数据，作出两条－如乙所示图线图．由图线可得电动势E＝__________，内阻r＝________，Rx＝________.(均用图中的字母a、b、c表示)4．利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R(最大阻值999.9Ω)，电阻R0(阻值为3.0Ω)，电阻R1(阻值为3.0Ω)，电流表(量程为200mA，内阻为RA＝6.0Ω)，开关S.实验步骤如下：①将电阻箱阻值调到最大，闭合开关S；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R；③以坐为纵标，R为横坐标，作－R图线(用直线拟合)；④求出直线的斜率k和在纵轴上的截距b.回答下列问题：(1)分别用E和r表示电源的电动势和内阻，则与R的关系式为__________________．(2)实验得到的部分数据如下表所示，其中电阻R＝3.0Ω时，电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________.R/Ω1.02.03.04.05.06.0I/A0.1430.125①0.1000.0910.084/A－16.998.00②10.011.011.9(3)在图(c)的坐标纸上描点并作图，根据图线求得斜率k＝____________A－1·Ω－1，截距b＝__________A－1.(4)根据图线求得电源电动势E＝________V，内阻r＝________Ω.
