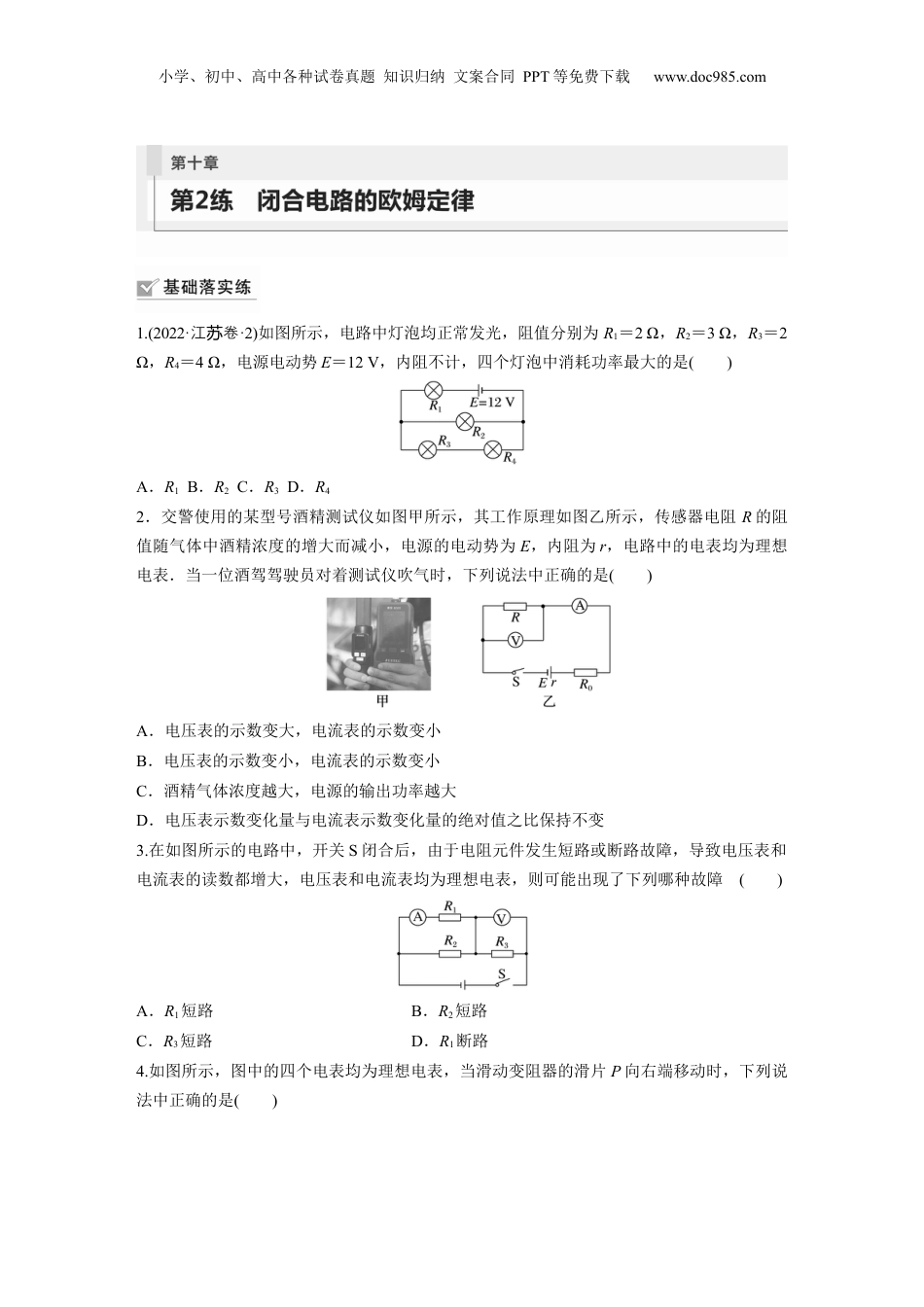

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.(2022·江卷苏·2)如图所示，电路中灯泡均正常发光，阻值分别为R1＝2Ω，R2＝3Ω，R3＝2Ω，R4＝4Ω，电源电动势E＝12V，内阻不计，四个灯泡中消耗功率最大的是()A．R1B．R2C．R3D．R42．交警使用的某型号酒精测试仪如图甲所示，其工作原理如图乙所示，传感器电阻R的阻值随气体中酒精浓度的增大而减小，电源的电动势为E，内阻为r，电路中的电表均为理想电表．当一位酒驾驾驶员对着测试仪吹气时，下列说法中正确的是()A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变小C．酒精气体浓度越大，电源的输出功率越大D．电压表示数变化量与电流表示数变化量的绝对值之比保持不变3.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，导致电压表和电流表的读数都增大，电压表和电流表均为理想电表，则可能出现了下列哪种故障()A．R1短路B．R2短路C．R3短路D．R1断路4.如图所示，图中的四个电表均为理想电表，当滑动变阻器的滑片P向右端移动时，下列说法中正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电源的输出功率一定变小B．电压表V1的读数变小，电流表A1的读数变小C．电压表V2的读数变大，电流表A2的读数变小D．电压表V2的读数变小，电流表A2的读数变小5.将一电源与一电阻箱连接成闭合电路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知()A．电源最大输出功率可能大于45WB．电源内阻等于5ΩC．电源电动势为45VD．电阻箱所消耗功率P最大时，电源效率大于50%6.(2023·四川江市第六中月考内学)电源的效率定义为外电路电阻消耗的功率与电源的总功率之比．直线A、B和C分别是电源a、电源b和电阻R的U－I图线．将这个电阻R分别接到a、b两电源上，那么()A．电源a、b电动势一样大，b内阻较大B．R接到电源a上，电路中的电流较小C．R接到电源b上，电源的输出功率较大D．R接到电源b上，电源效率较高7．(2023·江淮安市中高三苏车桥学测试)如图所示电路，电源内阻为r，两相同灯泡L1、L2电阻均为R，D为理想二极管(具有单向导电性)，电表均为理想电表．闭合S后，一带电油滴恰好在平行板电容器中央静止不动．现把滑动变阻器滑片向上滑动，电压表V1、V2示数小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com变化量绝对值分别为ΔU1、ΔU2，电流表示数变化量绝对值为ΔI，则下列说法中错误的是()A．两灯泡逐渐变亮B．油滴将向下运动C.＝R＋rD．ΔU2>ΔU18.硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常量)，图线b是某电阻R的U－I图像．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为()A．5.5ΩB．7.0ΩC．12.0ΩD．12.5Ω9.(多选)(2023·河南三市外高中高三门峡国语级学检测)如图所示电路中，电源电动势为E，内阻为r，L为小灯泡，R为滑动变阻器，V为理想电压表．现闭合开关S，将滑动变阻器R的滑动触头P从a端向b端滑动．已知小灯泡电阻和电源内阻相等，则下列说法中正确的是()A．电压表示数先变小后变大B．小灯泡L先变暗后又变亮C．电源的输出功率先变小后变大D．电源的效率先减小后增大10.(2023·河北邯市模郸拟)如图所示，电源电动势E＝6V，内阻r＝1Ω，R0＝3Ω，R1＝7.5Ω，R2＝3Ω，R3＝2Ω，电容器的电容C＝2μF.开始时开关S处于闭合状态，则下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．开关S闭合时，电容器上极板带正电B．开关S闭合时，电容器两极板间电势差是3VC．将开关S断开，稳定后电容器极板所带的电荷量是3.6×10－6CD．将开关S断开至电路稳定的过程中通过R0的电荷量是9.6×10－6C11．在如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100Ω，R2阻值未知，R3是一滑动变阻器，当其滑片P从最左端滑至最右端时，测得电源的路端电压随电源中流过的电流的变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：...
