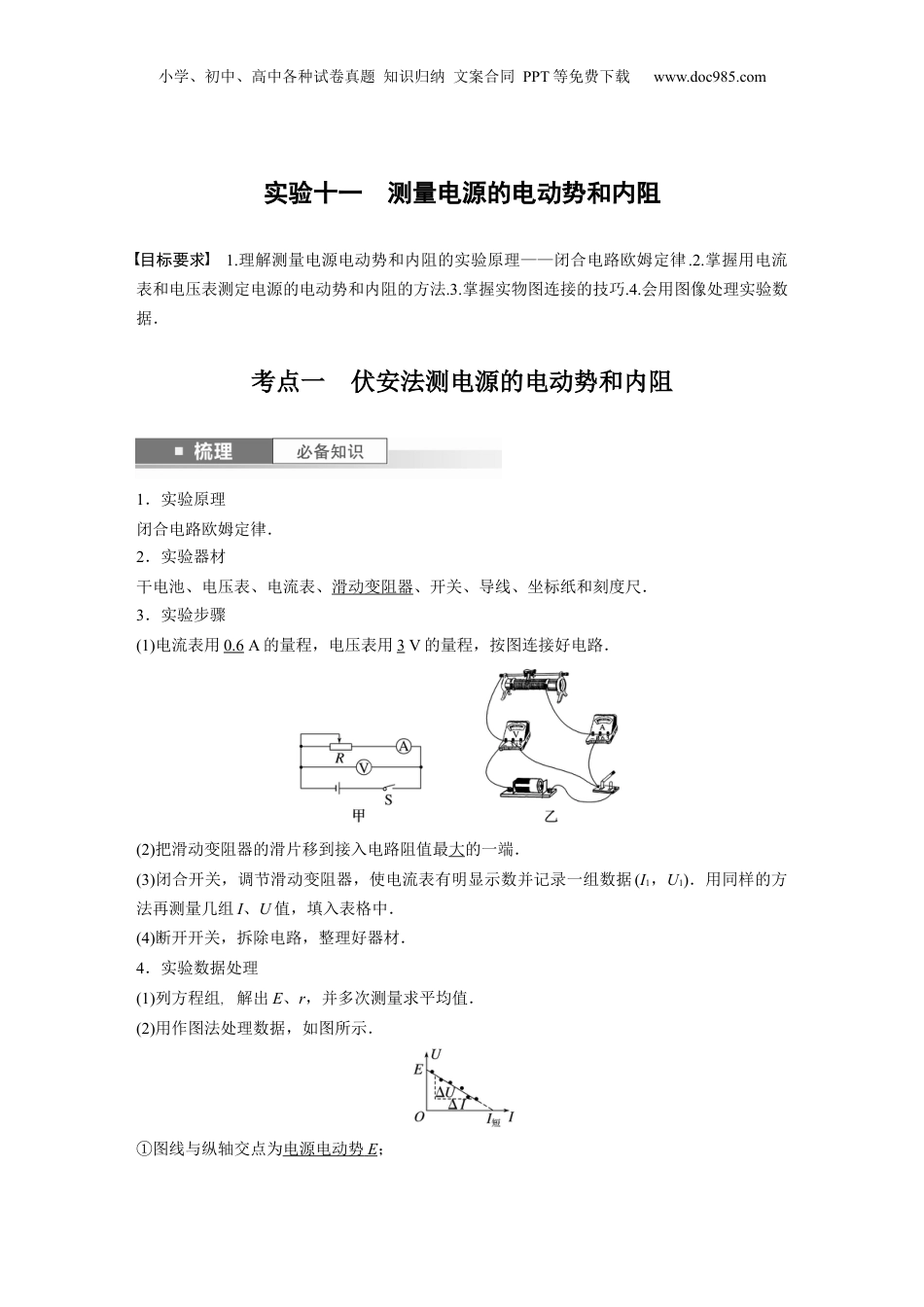

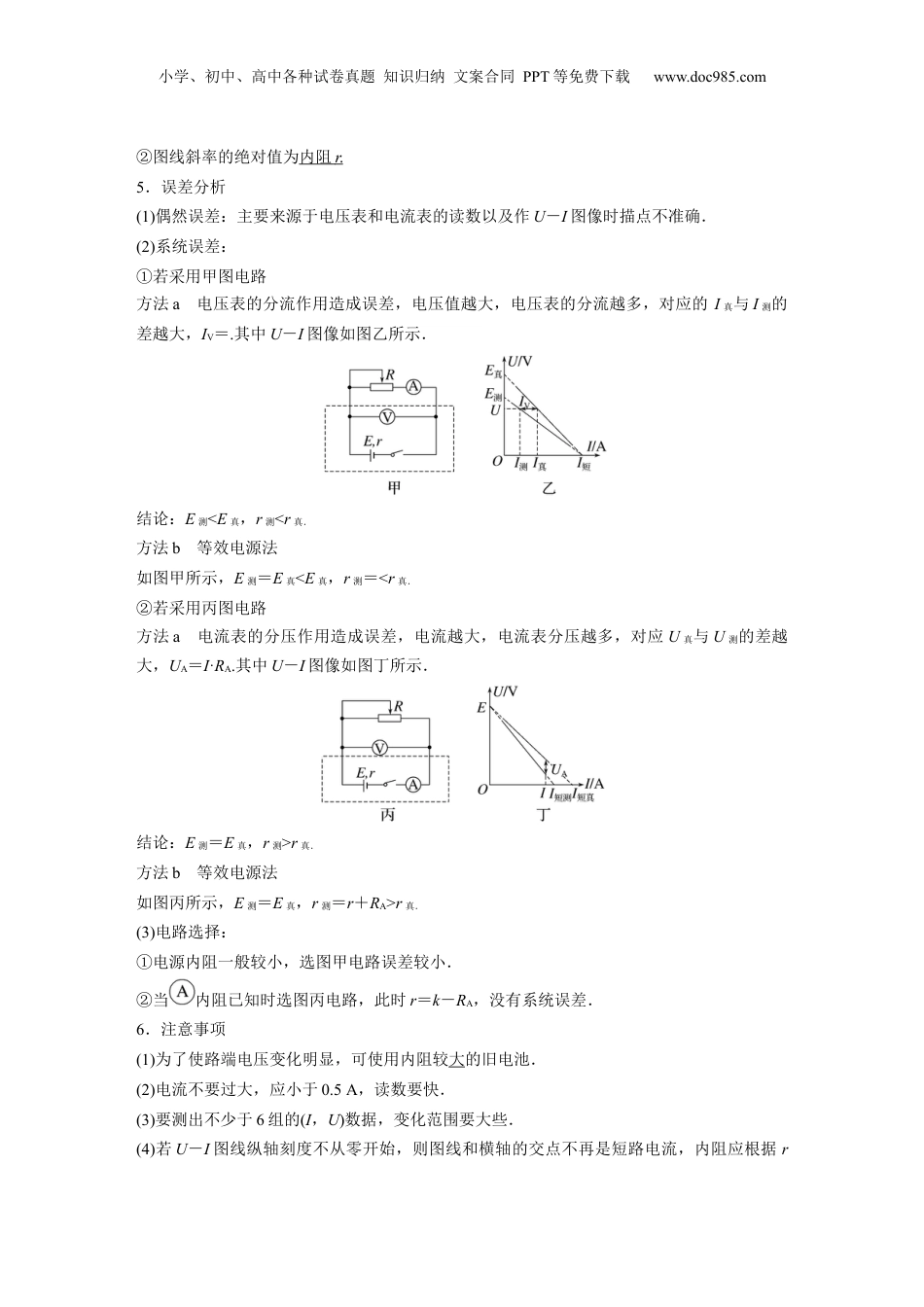

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十一测量电源的电动势和内阻目标要求1.理解测量电源电动势和内阻的实验原理——闭合电路欧姆定律.2.掌握用电流表和电压表测定电源的电动势和内阻的方法.3.掌握实物图连接的技巧.4.会用图像处理实验数据．考点一伏安法测电源的电动势和内阻1．实验原理闭合电路欧姆定律．2．实验器材干电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．实验步骤(1)电流表用0.6A的量程，电压表用3V的量程，按图连接好电路．(2)把滑动变阻器的滑片移到接入电路阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)．用同样的方法再测量几组I、U值，填入表格中．(4)断开开关，拆除电路，整理好器材．4．实验数据处理(1)列方程组，解出E、r，并多次测量求平均值．(2)用作图法处理数据，如图所示．①图线与纵轴交点为电源电动势E；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②图线斜率的绝对值为内阻r.5．误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确．(2)系统误差：①若采用甲图电路方法a电压表的分流作用造成误差，电压值越大，电压表的分流越多，对应的I真与I测的差越大，IV＝.其中U－I图像如图乙所示．结论：E测<E真，r测<r真．方法b等效电源法如图甲所示，E测＝E真<E真，r测＝<r真．②若采用丙图电路方法a电流表的分压作用造成误差，电流越大，电流表分压越多，对应U真与U测的差越大，UA＝I·RA.其中U－I图像如图丁所示．结论：E测＝E真，r测>r真．方法b等效电源法如图丙所示，E测＝E真，r测＝r＋RA>r真．(3)电路选择：①电源内阻一般较小，选图甲电路误差较小．②当内阻已知时选图丙电路，此时r＝k－RA，没有系统误差．6．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于0.5A，读数要快．(3)要测出不少于6组的(I，U)数据，变化范围要大些．(4)若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com＝||确定．例1(2020·山卷东·14)实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究．实验室提供的器材有：干电池一节(电动势约1.5V，内阻小于1Ω)；电压表V(量程3V，内阻约3kΩ)；电流表A(量程0.6A，内阻约1Ω)；滑动变阻器R(最大阻值为20Ω)；定值电阻R1(阻值2Ω)；定值电阻R2(阻值5Ω)；开关一个，导线若干．(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U－I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是________．(单选，填正确答案标号)A．电压表分流B．干电池内阻较小C．滑动变阻器最大阻值较小D．电流表内阻较小(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示．序号1234567I/A0.080.140.200.260.320.360.40U/V1.351.201.050.880.730.710.52请根据实验数据，回答以下问题：①图丙中已标出后3组数据对应的坐标点，请标出前4组数据对应的坐标点并画出U－I图像．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②根据实验数据可知，所选的定值电阻为________(填“R1”或“R2”)．③用笔画线代替导线，请按照改进后的方案，将图丁所示实物图连接成完整电路．答案(1)B(2)①见解析图(a)②R1③见解析图(c)解析(1)表示的化范小，原因是外阻的阻大于源阻，电压数变围电值远电内选项B正确．(2)①根据据描点成一直，如数并连条线图(a)所示．②由像可知图E＝1.55V，U＝0时I＝0.59A，故r′＝≈2.63Ω，由于2Ω<r′<5Ω，又r′＝r＋R(r源阻，为电内R定阻为值电)，故定阻只能是值电R1.③先出原理，如画图图(b)，然后依据原理各器依次接起，如图将仪连来图(c)．小学、...
