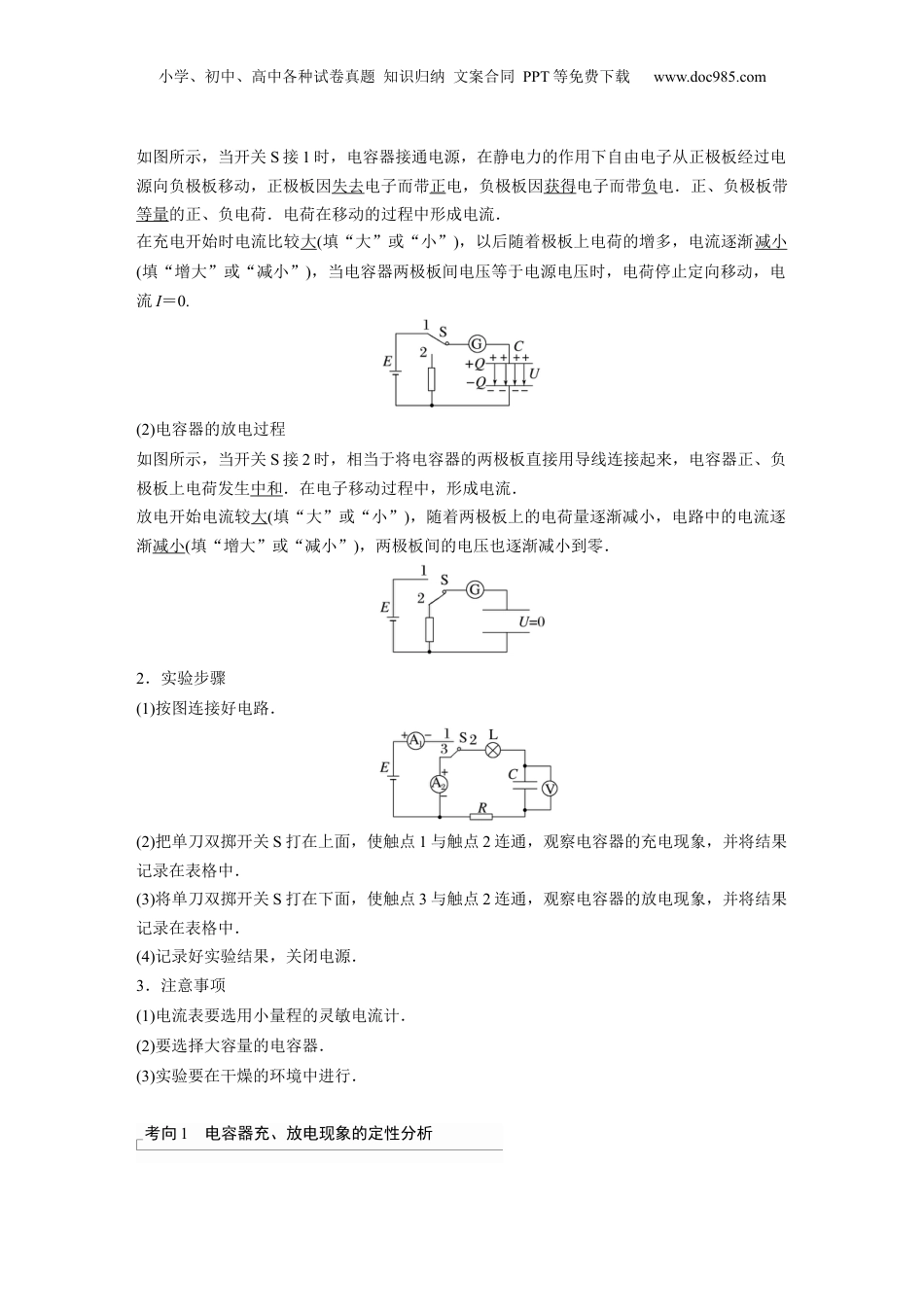

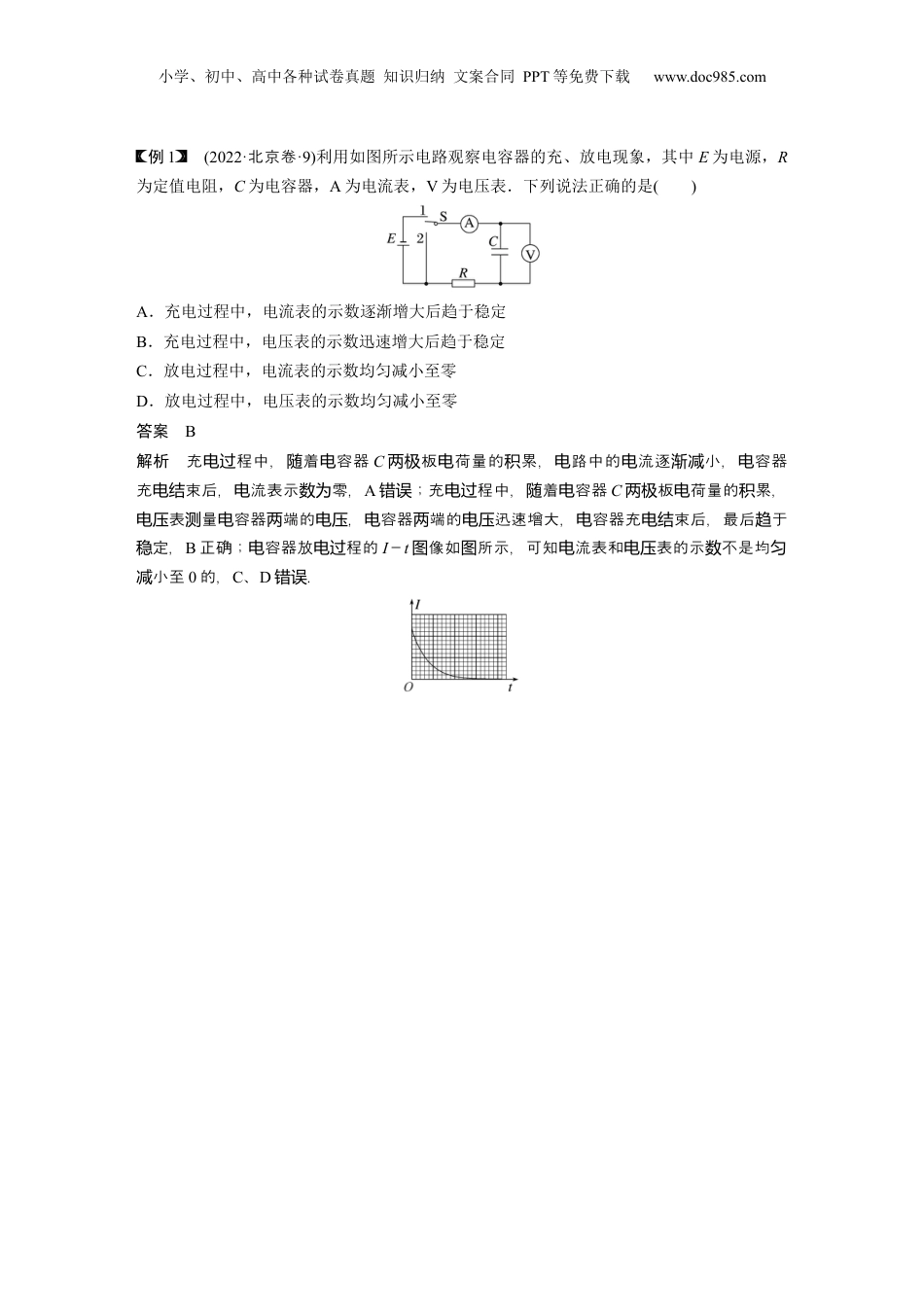

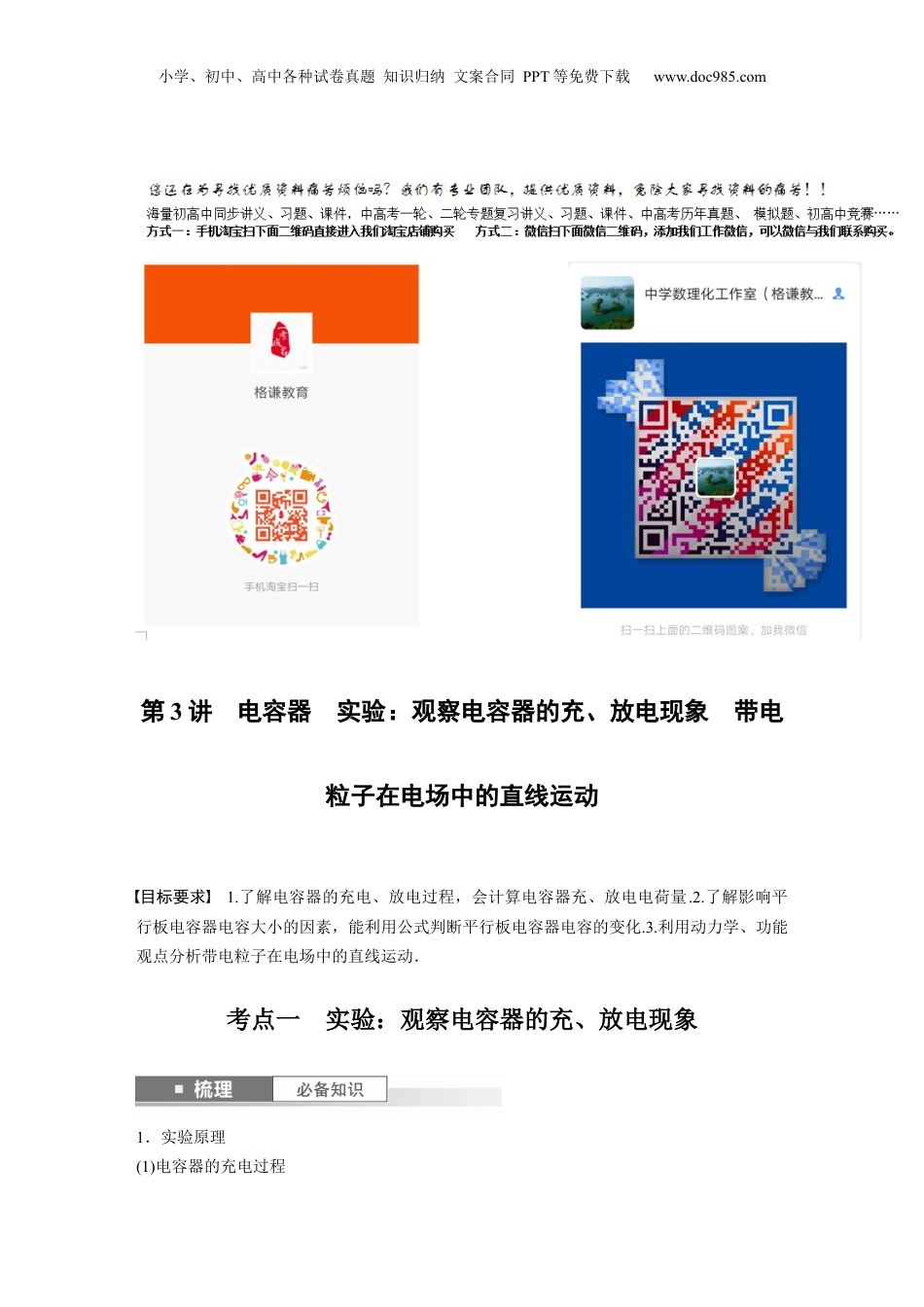

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第3讲电容器实验：观察电容器的充、放电现象带电粒子在电场中的直线运动目标要求1.了解电容器的充电、放电过程，会计算电容器充、放电电荷量.2.了解影响平行板电容器电容大小的因素，能利用公式判断平行板电容器电容的变化.3.利用动力学、功能观点分析带电粒子在电场中的直线运动．考点一实验：观察电容器的充、放电现象1．实验原理(1)电容器的充电过程小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com如图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电．正、负极板带等量的正、负电荷．电荷在移动的过程中形成电流．在充电开始时电流比较大(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐减小(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时，电荷停止定向移动，电流I＝0.(2)电容器的放电过程如图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生中和．在电子移动过程中，形成电流．放电开始电流较大(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小(填“增大”或“减小”)，两极板间的电压也逐渐减小到零．2．实验步骤(1)按图连接好电路．(2)把单刀双掷开关S打在上面，使触点1与触点2连通，观察电容器的充电现象，并将结果记录在表格中．(3)将单刀双掷开关S打在下面，使触点3与触点2连通，观察电容器的放电现象，并将结果记录在表格中．(4)记录好实验结果，关闭电源．3．注意事项(1)电流表要选用小量程的灵敏电流计．(2)要选择大容量的电容器．(3)实验要在干燥的环境中进行．考向1电容器充、放电现象的定性分析小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例1(2022·北京卷·9)利用如图所示电路观察电容器的充、放电现象，其中E为电源，R为定值电阻，C为电容器，A为电流表，V为电压表．下列说法正确的是()A．充电过程中，电流表的示数逐渐增大后趋于稳定B．充电过程中，电压表的示数迅速增大后趋于稳定C．放电过程中，电流表的示数均匀减小至零D．放电过程中，电压表的示数均匀减小至零答案B解析充程中，着容器电过随电C板荷量的累，路中的流逐小，容器两极电积电电渐减电充束后，流表示零，电结电数为A；充程中，着容器错误电过随电C板荷量的累，两极电积表量容器端的，容器端的迅速增大，容器充束后，最后于电压测电两电压电两电压电电结趋定，稳B正确；容器放程的电电过I－t像如所示，可知流表和表的示不是均图图电电压数匀小至减0的，C、D．错误小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考向2电容器充、放电现象的定量计算例2(2023·山省中模东实验学拟)电容器是一种重要的电学元件，在电工、电子技术中应用广泛．使用图甲所示电路观察电容器的充、放电过程．电路中的电流传感器与计算机相连，可以显示电路中电流随时间的变化关系．图甲中直流电源电动势E＝8V，实验前电容器不带电．先使S与“1”端相连给电容器充电，充电结束后，使S与“2”端相连，直至放电完毕．计算机记录的电流随时间变化的i－t曲线如图乙所示．(1)乙图中阴影部分的面积S1________S2；(选填“>”“<”或“＝”)(2)计算机测得S1＝1203mA·s，则该电容器的电容为________F；(保留两位有效数字)(3)由甲、乙两图可判断阻值R1________R2.(选填“>”“<”或“＝”)答案(1)＝(2)0.15(3)<解析(1)乙中影面题图阴积S1和S2分表示充和放中容器上的荷量，所以者别电电电总电两相等．(2)由影面代表容器上的荷量得阴积电电q＝S1＝1.203C，U＝E＝8V，则C＝＝F≈0.15F.(3)由乙可知充瞬流大于放瞬流，且充瞬源放瞬容器题图电间电电间电电间电电压与电间电板相等，由＞，解得两极电压R1＜R2.考点二电容器及平行板电容器的动态分析1．电容器(1)组成：由两个彼此绝缘又相距很近的导体组成．(2)带电荷量：一个极板所带电荷量的绝对值．(3)电容器的充、放电：①...
