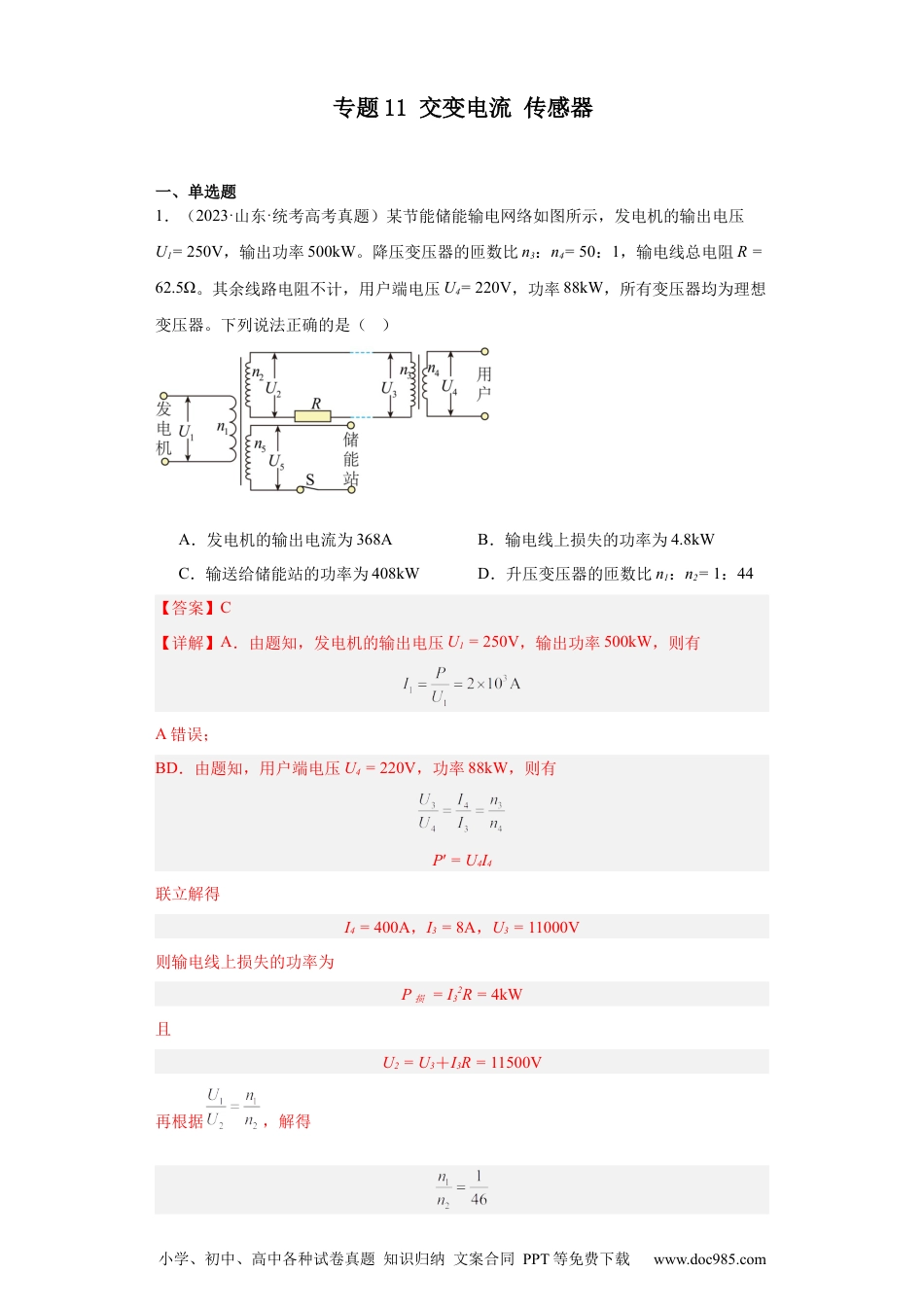

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题11交变电流传感器一、单选题1．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U1=250V，输出功率500kW。降压变压器的匝数比n3：n4=50：1，输电线总电阻R=62.5Ω。其余线路电阻不计，用户端电压U4=220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（）A．发电机的输出电流为368AB．输电线上损失的功率为4.8kWC．输送给储能站的功率为408kWD．升压变压器的匝数比n1：n2=1：44【答案】C【详解】A．由题知，发电机的输出电压U1=250V，输出功率500kW，则有A错误；BD．由题知，用户端电压U4=220V，功率88kW，则有P′=U4I4联立解得I4=400A，I3=8A，U3=11000V则输电线上损失的功率为P损=I32R=4kW且U2=U3＋I3R=11500V再根据，解得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comBD错误；C．根据理想变压器无功率损失有P=U2I3＋P储代入数据有P储=408kWC正确。故选C。2．（2023·北京·统考高考真题）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接12V的正弦交流电源，副线圈接额定电压为3.8V的小灯泡。实际测得小灯泡两端电压为2.5V。下列措施有可能使小灯泡正常发光的是（）A．仅增加原线圈匝数B．仅增加副线圈匝数C．将原、副线圈匝数都增为原来的两倍D．将两个3.8V小灯泡并联起来接入副线圈【答案】B【详解】A．由知，仅增加原线圈匝数，副线圈的输出电压U2减小，不能使小灯泡正常发光，故A错误；B．由知，仅增加副线圈匝数，副线圈的输出电压U2增大，有可能使小灯泡正常发光，故B正确；C．由知，将原、副线圈匝数都增为原来的两倍，但由于原线圈的电压不变，则副线圈的输出电压U2不变，不能使小灯泡正常发光，故C错误；D．将两个3.8V小灯泡并联，但由于原线圈的电压不变，则副线圈的输出电压U2不变，不能使小灯泡正常发光，故D错误。故选B。3．（2023·浙江·统考高考真题）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（）A．送电端先升压再整流B．用户端先降压再变交流C．1100kV是指交流电的最大值D．输电功率由送电端电压决定小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】A【详解】AB．升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；C．1100kV指的是交流电的有效值，故C错误；D．输电的功率是由用户端负载的总功率来决定的，故D错误。故选A。4．（2022·重庆·高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。若将“”的交流卤素灯直接通过变压器（视为理想变压器）接入电压为的交流电后能正常工作，则（）A．卤素灯两端的电压有效值为B．变压器原、副线圈的匝数比为553∶C．流过卤素灯的电流为D．卤素灯的电阻为【答案】B【详解】A．卤素灯上标记的额定电压即为卤素灯两端的电压有效值，A错误；B．根据理想变压器的原理可知B正确；C．流过卤素灯的电流为C错误；D．卤素灯是非线性元件，电阻随着电压不同而改变，D错误。故选B。5．（2022·北京·高考真题）某理想变压器的原线圈接在的正弦交流电源上，副线圈输出电压为，输出电流为。该变压器（）A．原、副线圈的匝数之比为1001∶B．输入电流为C．输入电流的最大值为D．原、副线圈交流电的频率之比为1100∶【答案】B【详解】A．原、副线圈的匝数之比为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com故A错误；B．根据可得输入电流为故B正确；C．输入电流的最大值为故C错误；D．变压器不会改变交流电的频率，故原、副线圈交流电的频率之比为11∶，故D错误。故选B。6．（2022·海南·高考真题）一个有N匝的矩形线框，面积为S，以角速度从如图所示的位置开始，在匀强磁场B中匀速转动，则产生的感应电动势随时间变化的图像是（）A．B．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．D．【答案】A【详解】图示...
