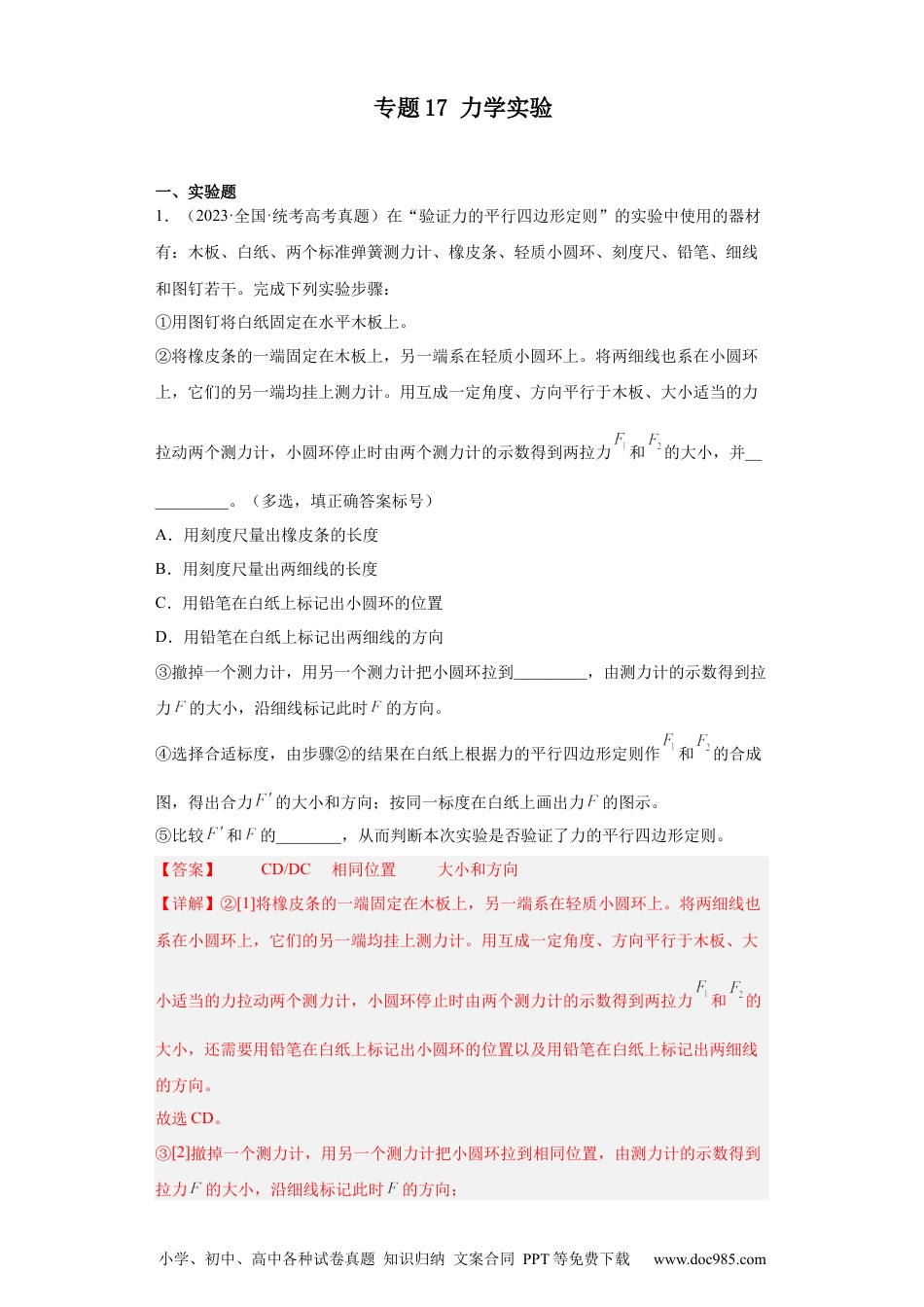

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题17力学实验一、实验题1．（2023·全国·统考高考真题）在“验证力的平行四边形定则”的实验中使用的器材有：木板、白纸、两个标准弹簧测力计、橡皮条、轻质小圆环、刻度尺、铅笔、细线和图钉若干。完成下列实验步骤：①用图钉将白纸固定在水平木板上。②将橡皮条的一端固定在木板上，另一端系在轻质小圆环上。将两细线也系在小圆环上，它们的另一端均挂上测力计。用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计，小圆环停止时由两个测力计的示数得到两拉力和的大小，并___________。（多选，填正确答案标号）A．用刻度尺量出橡皮条的长度B．用刻度尺量出两细线的长度C．用铅笔在白纸上标记出小圆环的位置D．用铅笔在白纸上标记出两细线的方向③撤掉一个测力计，用另一个测力计把小圆环拉到_________，由测力计的示数得到拉力的大小，沿细线标记此时的方向。④选择合适标度，由步骤②的结果在白纸上根据力的平行四边形定则作和的合成图，得出合力的大小和方向；按同一标度在白纸上画出力的图示。⑤比较和的________，从而判断本次实验是否验证了力的平行四边形定则。【答案】CD/DC相同位置大小和方向【详解】②[1]将橡皮条的一端固定在木板上，另一端系在轻质小圆环上。将两细线也系在小圆环上，它们的另一端均挂上测力计。用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计，小圆环停止时由两个测力计的示数得到两拉力和的大小，还需要用铅笔在白纸上标记出小圆环的位置以及用铅笔在白纸上标记出两细线的方向。故选CD。③[2]撤掉一个测力计，用另一个测力计把小圆环拉到相同位置，由测力计的示数得到拉力的大小，沿细线标记此时的方向；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com⑤[3]比较和的大小和方向，从而判断本次实验是否验证了力的平行四边形定则。2．（2023·全国·统考高考真题）某同学利用如图（a）所示的实验装置探究物体做直线运动时平均速度与时间的关系。让小车左端和纸带相连。右端用细绳跨过定滑轮和钩码相连。钩码下落，带动小车运动，打点计时器打出纸带。某次实验得到的纸带和相关数据如图（b）所示。（1）已知打出图（b）中相邻两个计数点的时间间隔均为0.1s．以打出A点时小车位置为初始位置，将打出B、C、D、E、F各点时小车的位移填到表中，小车发生对应位移和平均速度分别为和，表中________cm，________。位移区间ABACADAEAF6.6014.6034.9047.3066.073.087.394.6（2）根据表中数据得到小车平均速度随时间的变化关系，如图（c）所示。在答题卡上的图中补全实验点_____。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）从实验结果可知，小车运动的图线可视为一条直线，此直线用方程表示，其中________，________cm/s。（结果均保留3位有效数字）（4）根据（3）中的直线方程可以判定小车做匀加速直线运动，得到打出A点时小车速度大小________，小车的加速度大小________。（结果用字母k、b表示）【答案】24.0080.070.059.0b2k【详解】（1）[1]根据纸带的数据可得[2]平均速度为（2）[3]根据第（1）小题结果补充表格和补全实验点图像得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）[4][5]从实验结果可知，小车运动的图线可视为一条直线，图像为此直线用方程表示，由图像可知其中，（4）[6][7]小球做匀变速直线运动，由位移公式，整理得即故根据图像斜率和截距可得，3．（2023·天津·统考高考真题）验证机械能守恒的实验如图放置实验器材，接通电源，释放托盘与砝码，并测得：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力），这里没有画出。a．遮光片长度db．遮光片小车到光电门长度lc．遮光片小车通过光电门时间td．托盘与砝码质量m1，小车与遮光片质量m2（1）小车通过光电门时的速度...
