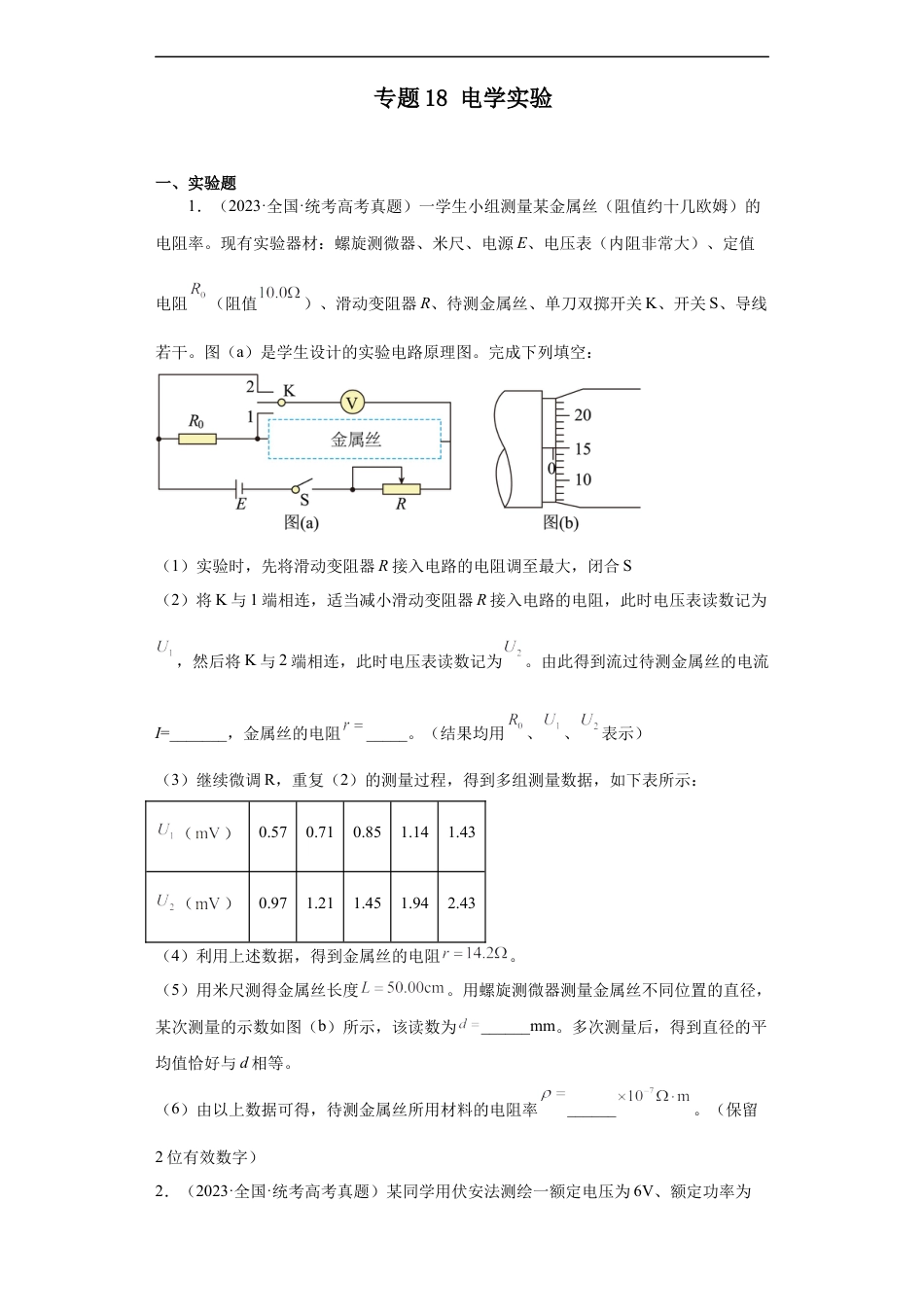

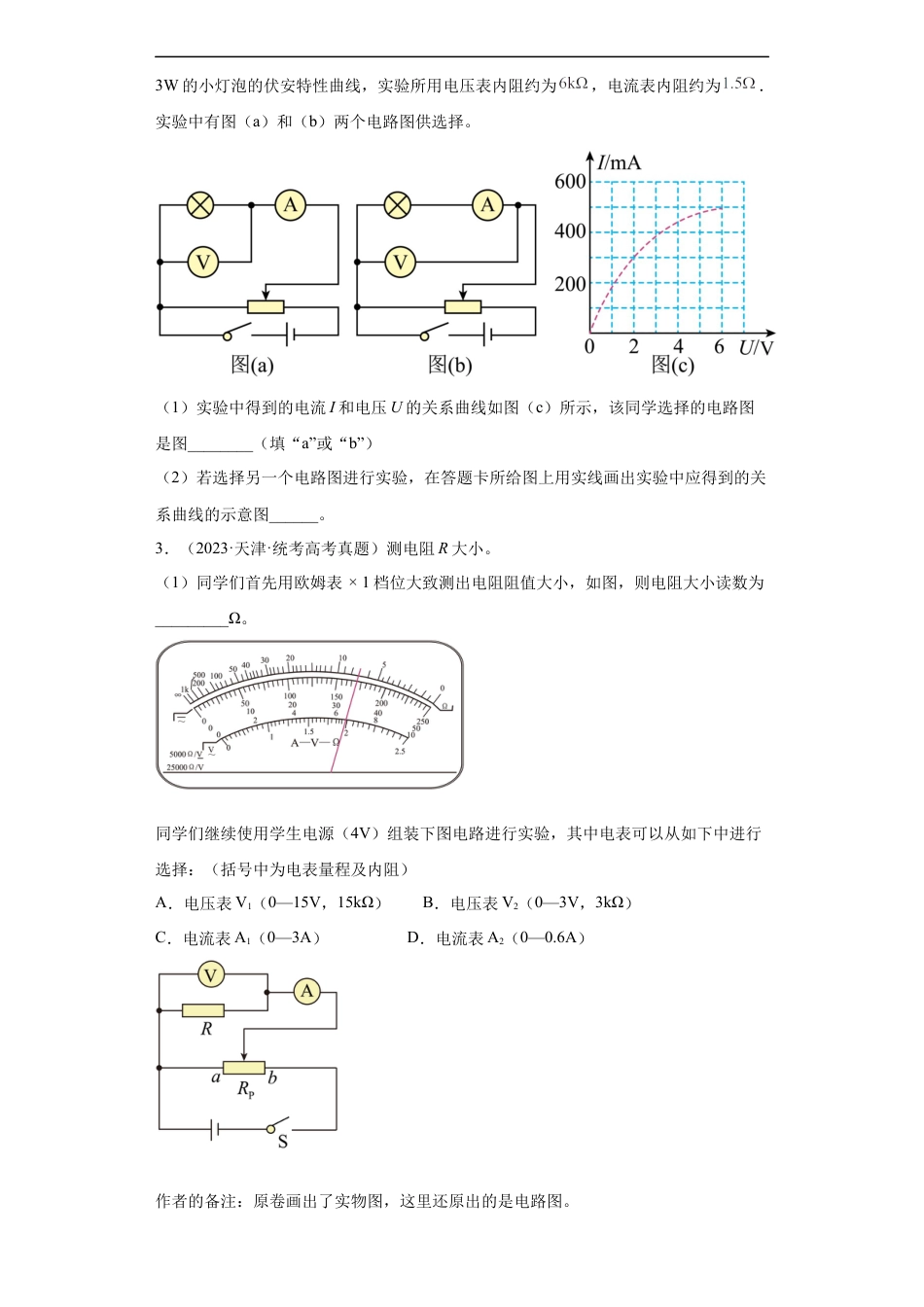

专题18电学实验一、实验题1．（2023·全国·统考高考真题）一学生小组测量某金属丝（阻值约十几欧姆）的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表（内阻非常大）、定值电阻（阻值）、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图（a）是学生设计的实验电路原理图。完成下列填空：（1）实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S（2）将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为，然后将K与2端相连，此时电压表读数记为。由此得到流过待测金属丝的电流I=_______，金属丝的电阻_____。（结果均用、、表示）（3）继续微调R，重复（2）的测量过程，得到多组测量数据，如下表所示：（）0.570.710.851.141.43（）0.971.211.451.942.43（4）利用上述数据，得到金属丝的电阻。（5）用米尺测得金属丝长度。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图（b）所示，该读数为______mm。多次测量后，得到直径的平均值恰好与d相等。（6）由以上数据可得，待测金属丝所用材料的电阻率______。（保留2位有效数字）2．（2023·全国·统考高考真题）某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性曲线，实验所用电压表内阻约为，电流表内阻约为．实验中有图（a）和（b）两个电路图供选择。（1）实验中得到的电流I和电压U的关系曲线如图（c）所示，该同学选择的电路图是图________（填“a”或“b”）（2）若选择另一个电路图进行实验，在答题卡所给图上用实线画出实验中应得到的关系曲线的示意图______。3．（2023·天津·统考高考真题）测电阻R大小。（1）同学们首先用欧姆表×1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电表量程及内阻）A．电压表V1（0—15V，15kΩ）B．电压表V2（0—3V，3kΩ）C．电流表A1（0—3A）D．电流表A2（0—0.6A）作者的备注：原卷画出了实物图，这里还原出的是电路图。（2）应选择电压表_________，电流表_________。（填器材前字母）（3）下列哪些说法是正确的？_________A．电压表分流属于系统误差B．实验开始前滑动变阻器滑片应该调到b端C．如图所示的电路，可以通过调节滑片使电压表示数为0D．多组实验可以减小系统误差4．（2023·山东·统考高考真题）电容储能已经在电动汽车，风、光发电、脉冲电源等方面得到广泛应用。某同学设计图甲所示电路，探究不同电压下电容器的充、放电过程，器材如下：电容器C（额定电压，电容标识不清）；电源E（电动势，内阻不计）；电阻箱（阻值）；滑动变阻器（最大阻值，额定电流）；电压表V（量程，内阻很大）；发光二极管，开关，电流传感器，计算机，导线若干。回答以下问题：（1）按照图甲连接电路，闭合开关，若要升高电容器充电电压，滑动变阻器滑片应向___________端滑动（填“a”或“b”）。（2）调节滑动变阻器滑片位置，电压表表盘如图乙所示，示数为___________V（保留1位小数）。（3）继续调节滑动变阻器滑片位置，电压表示数为时，开关掷向1，得到电容器充电过程的图像，如图丙所示。借鉴“用油膜法估测油酸分子的大小”实验中估算油膜面积的方法，根据图像可估算出充电结束后，电容器存储的电荷量为___________C（结果保留2位有效数字）。（4）本电路中所使用电容器的电容约为___________F（结果保留2位有效数字）。（5）电容器充电后，将开关掷向2，发光二极管___________（填“”或“”）闪光。5．（2023·海南·统考高考真题）用如图所示的电路测量一个量程为100μA，内阻约为2000Ω的微安表头的内阻，所用电源的电动势约为12V，有两个电阻箱可选，R1（0~9999.9Ω），R2（99999.9Ω）（1）RM应选_________，RN应选_________；（2）根据电路图，请把实物连线补充完整_________；（3）下列操作顺序合理排列是______：①将变阻器滑动头P移至最左端，将RN调至最大值；②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；③断开S2，闭合S1，调节滑动头P至某位置再调节RN使表头满偏；④断开S...
