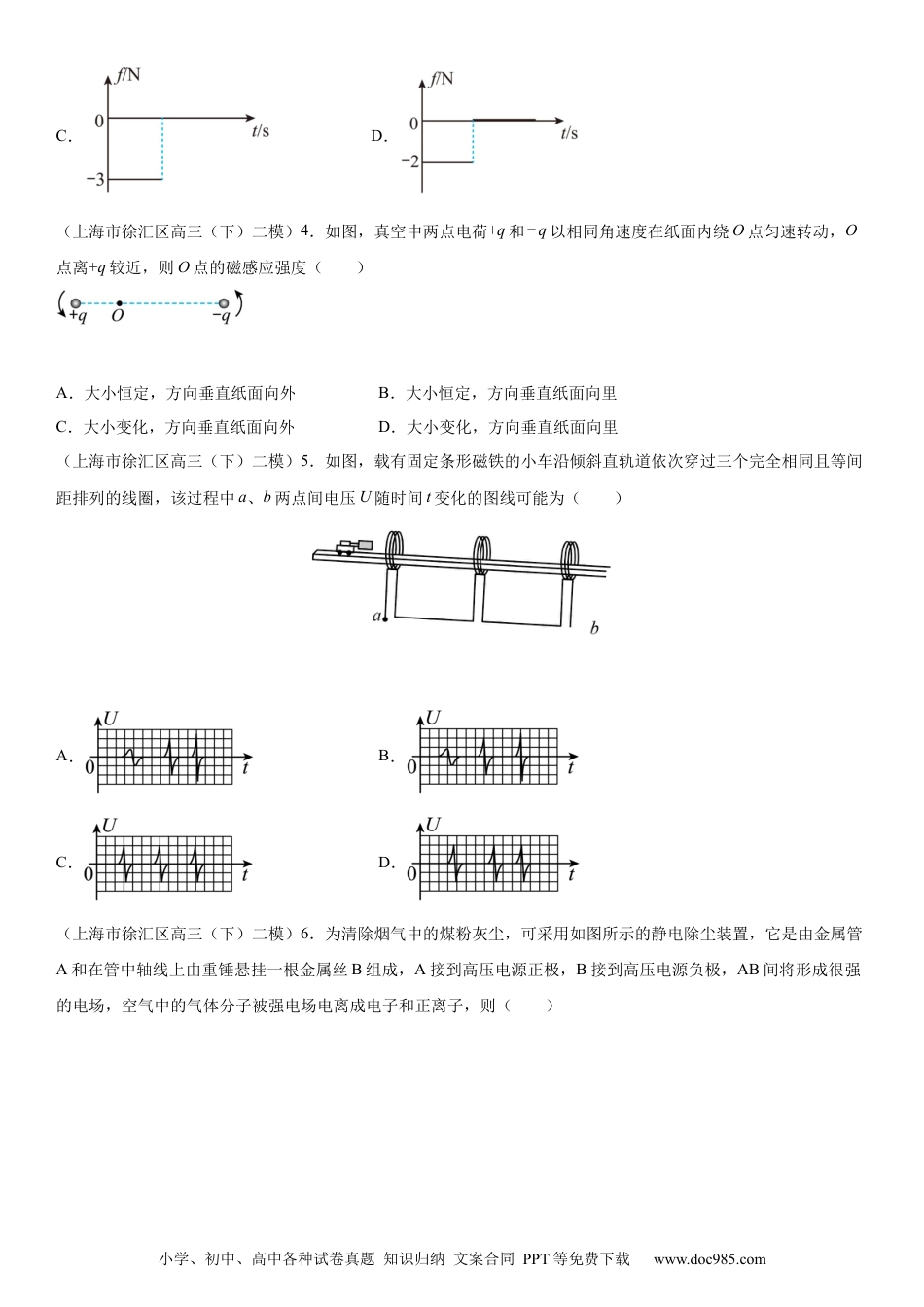

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2022届上海（浦东新区、徐汇、杨浦、闵行、长宁、宝山、虹口区）高考二模物理试题分类汇编电磁学（一）一、单选题（浦东新区高三（下）线上阶段测试（二模））1．某示波管内的聚焦电场如图所示，实线表示电场线，虚线表示等势线，A、B、C为电场中的三点。两电子分别从A、B运动到同一点C，电场力对两电子做功分别为和，则（）A．B．C．D．（浦东新区高三（下）线上阶段测试（二模））2．如图所示，长直导线AB与矩形导线框abcd固定在同一平面内，且AB平行于ab，长直导线中通有图示方向的电流，当电流逐渐减弱时，下列判断正确的是（）A．线框有收缩的趋势B．穿过线框的磁通量逐渐增大C．线框所受安培力的合力方向向左D．线框中将产生逆时针方向的感应电流（浦东新区高三（下）线上阶段测试（二模））3．如图，在场强大小为5×104N/C，方向水平向左的匀强电场中，一质量为1kg、电量为+2×10-5C的物体在t=0时刻以某一速度v0向右运动．已知物体与绝缘水平面间的动摩擦因数为0.2，取向右为正方向，则能反映物体所受摩擦力f随时间t变化的图像为（g=10m/s2）A．B．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．D．（上海市徐汇区高三（下）二模）4．如图，真空中两点电荷+q和q以相同角速度在纸面内绕O点匀速转动，O点离+q较近，则O点的磁感应强度（）A．大小恒定，方向垂直纸面向外B．大小恒定，方向垂直纸面向里C．大小变化，方向垂直纸面向外D．大小变化，方向垂直纸面向里（上海市徐汇区高三（下）二模）5．如图，载有固定条形磁铁的小车沿倾斜直轨道依次穿过三个完全相同且等间距排列的线圈，该过程中a、b两点间电压U随时间t变化的图线可能为（）A．B．C．D．（上海市徐汇区高三（下）二模）6．为清除烟气中的煤粉灰尘，可采用如图所示的静电除尘装置，它是由金属管A和在管中轴线上由重锤悬挂一根金属丝B组成，A接到高压电源正极，B接到高压电源负极，AB间将形成很强的电场，空气中的气体分子被强电场电离成电子和正离子，则（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．空气分子在A极附近更易被电离，灰尘颗粒更易带上正电B．空气分子在A极附近更易被电离，灰尘颗粒更易带上负电C．空气分子在B极附近更易被电离，灰尘颗粒更易带上正电D．空气分子在B极附近更易被电离，灰尘颗粒更易带上负电（上海市徐汇区高三（下）二模）7．如图一节干电池的正极向上，一块圆柱形强磁铁的N极吸附在电池的底部，磁铁的S极放置在桌面上，将一段裸铜导线弯成图中所示形状的线框，线框上端的弯折位置与正极良好接触，下面弯曲的两端与磁铁表而保持良好接触，这就组成了一个“简易电动机”。放手后线框就会转动起来，则该“简易电动机”（）A．从上往下看，逆时针旋转B．转动过程中只有①②两条边受到安培力作用C．获得的电能全部转化为线框转动的机械能D．流过线框的电流大小会随转动速度的变化而变化二、填空题（浦东新区高三（下）线上阶段测试（二模））8．长为L的直导体棒a放置在光滑绝缘水平面上，固定的长直导线b与a平行放置，导体棒a与力传感器相连，如图所示（俯视图）。a、b中通有大小分别为Ia、Ib的恒定电流，Ia方向如图所示，Ib方向未知。导体棒a静止时，传感器受到a给它的方向向左、大小为F的拉力。则Ib与Ia的方向______（选填“相同”或“不同”），Ib在a处产生的磁感应强度B大小为______。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（浦东新区高三（下）线上阶段测试（二模））9．如图，边长为L的N匝正方形金属线框的一半处于匀强磁场中，其ab边与磁场区域的边界平行，磁场方向垂直线框平面，磁感应强度为B．此时，穿过线框的磁通量大小为________．若线框绕ab边以角速度rad/s匀速转动，在由图示位置转过90°的过程中，线框中有感应电流的时间为_______s．（浦东新区高三（下）线上阶段测试（二模））10．电路如图，三个电阻R1、R2、R3的阻值均为R，电源的内阻r<R，c为滑动变阻器的中点．闭合开关后，将滑动...
