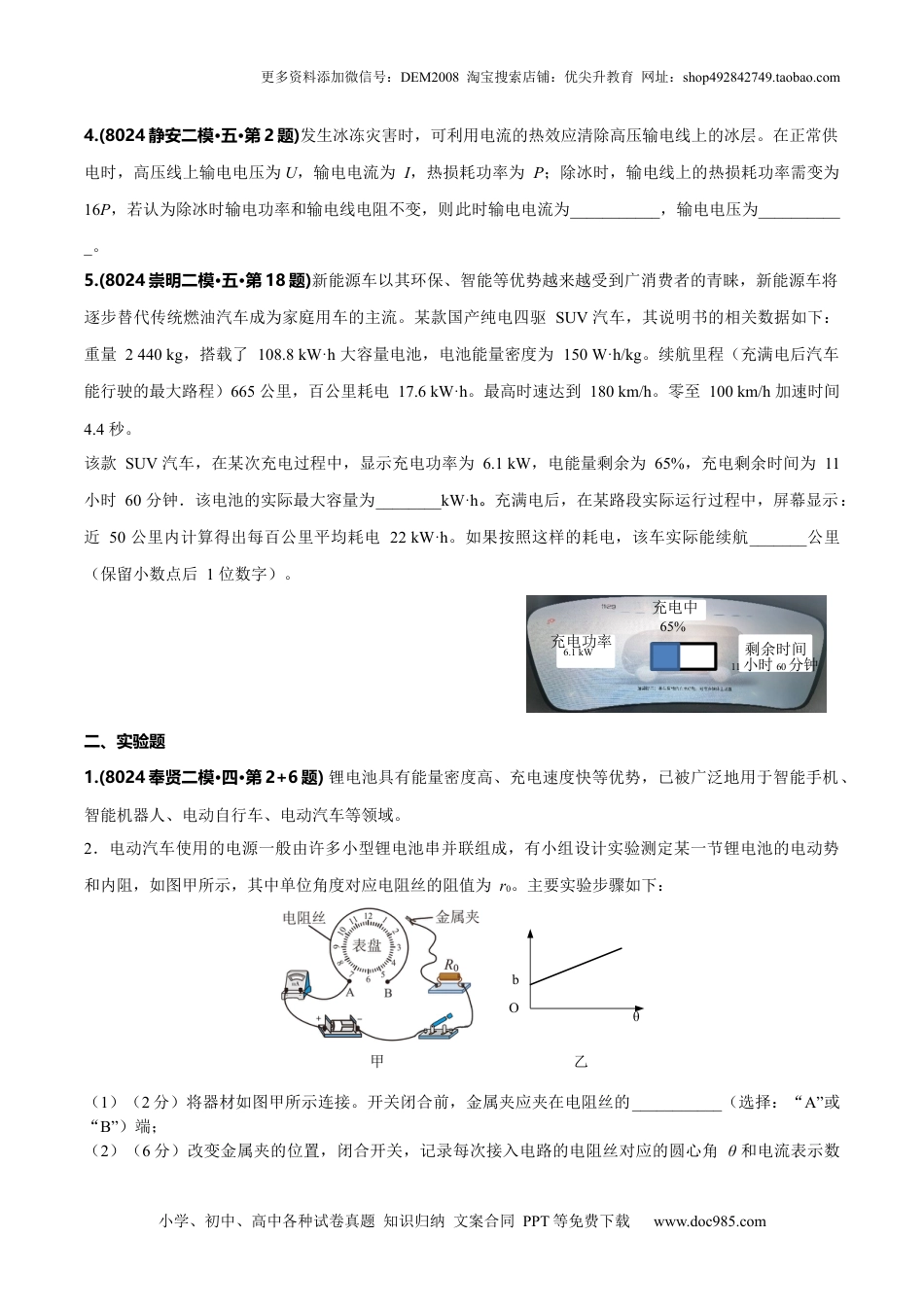

高压动力电池驱动系统电解质电解质隔膜负极材料正极材料S用电器直流电源Li+Li+Li+Li+更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题10电路一、填空题1.(8024青浦二模·二·第4题)今年我国新能源纯电车“800V高压平台”车型开始逐渐普及。相比原“400V”车型，不但补能时间大大缩短，同时降低了整车的能耗，缓解了车主续航的焦虑。如图是新能源汽车驱动电路简单示意图，高压动力电池总功率为P，内阻不计，电池两端电压为U，整个回路的电阻为r。试用所学知识阐述当高压动力电池总功率P不变时，随着动力电池两端电压U的提升，驱动系统上功率的变化情况：____________________________。2.(8024黄浦二模·一·第1题)纯电新能源汽车采用的是电力驱动，而不是燃油驱动。电力属于________能源，石油属于________能源。（均选择：A．“一次”B．“二次”）6.(8024黄浦二模·二·第1题)锂电池内部一般包括正极、负极、隔膜、电解质等组成部分，可用来反复充、放电，如图为锂电池的内部结构。锂电池主要依靠锂离子（Li+）在正极和负极之间移动来工作。充电过程中正极材料上的锂元素脱离出来变成锂离子，从正极经电解质通过隔膜嵌入负极材料，在此过程中，图中开关S连接的电路元件是_________（选择：A．“直流电源”B．“用电器”）。6.1kW充电功率剩余时间11小时60分钟65%充电中甲Oθb乙更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.(8024静安二模·五·第2题)发生冰冻灾害时，可利用电流的热效应清除高压输电线上的冰层。在正常供电时，高压线上输电电压为U，输电电流为I，热损耗功率为P；除冰时，输电线上的热损耗功率需变为16P，若认为除冰时输电功率和输电线电阻不变，则此时输电电流为___________，输电电压为___________。5.(8024崇明二模·五·第18题)新能源车以其环保、智能等优势越来越受到广消费者的青睐，新能源车将逐步替代传统燃油汽车成为家庭用车的主流。某款国产纯电四驱SUV汽车，其说明书的相关数据如下：重量2440kg，搭载了108.8kW·h大容量电池，电池能量密度为150W·h/kg。续航里程（充满电后汽车能行驶的最大路程）665公里，百公里耗电17.6kW·h。最高时速达到180km/h。零至100km/h加速时间4.4秒。该款SUV汽车，在某次充电过程中，显示充电功率为6.1kW，电能量剩余为65%，充电剩余时间为11小时60分钟．该电池的实际最大容量为________kW·h。充满电后，在某路段实际运行过程中，屏幕显示：近50公里内计算得出每百公里平均耗电22kW·h。如果按照这样的耗电，该车实际能续航_______公里（保留小数点后1位数字）。二、实验题1.(8024奉贤二模·四·第2+6题)锂电池具有能量密度高、充电速度快等优势，已被广泛地用于智能手机、智能机器人、电动自行车、电动汽车等领域。2．电动汽车使用的电源一般由许多小型锂电池串并联组成，有小组设计实验测定某一节锂电池的电动势和内阻，如图甲所示，其中单位角度对应电阻丝的阻值为r0。主要实验步骤如下：（1）（2分）将器材如图甲所示连接。开关闭合前，金属夹应夹在电阻丝的___________（选择：“A”或“B”）端；（2）（6分）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ和电流表示数电压传感器电阻箱电流传感器ROI−1①②更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comI，得到多组数据，并作出图像如图乙所示。其中图线斜率为k，与纵轴截距为b，则该节锂电池的电动势和内阻可表示为E=___________，r=___________。（用R0、k、b、r0表示）6．（简答）现在正大力发展800V乃至更高电压的电动车充电技术，其充电功率可高达650kW，是普通家用充电功率的几十倍，请你描述高压充电的优势？（至少说出两点）2.(8024杨浦二模·五·第1题)利用果蔬发电是科技...
