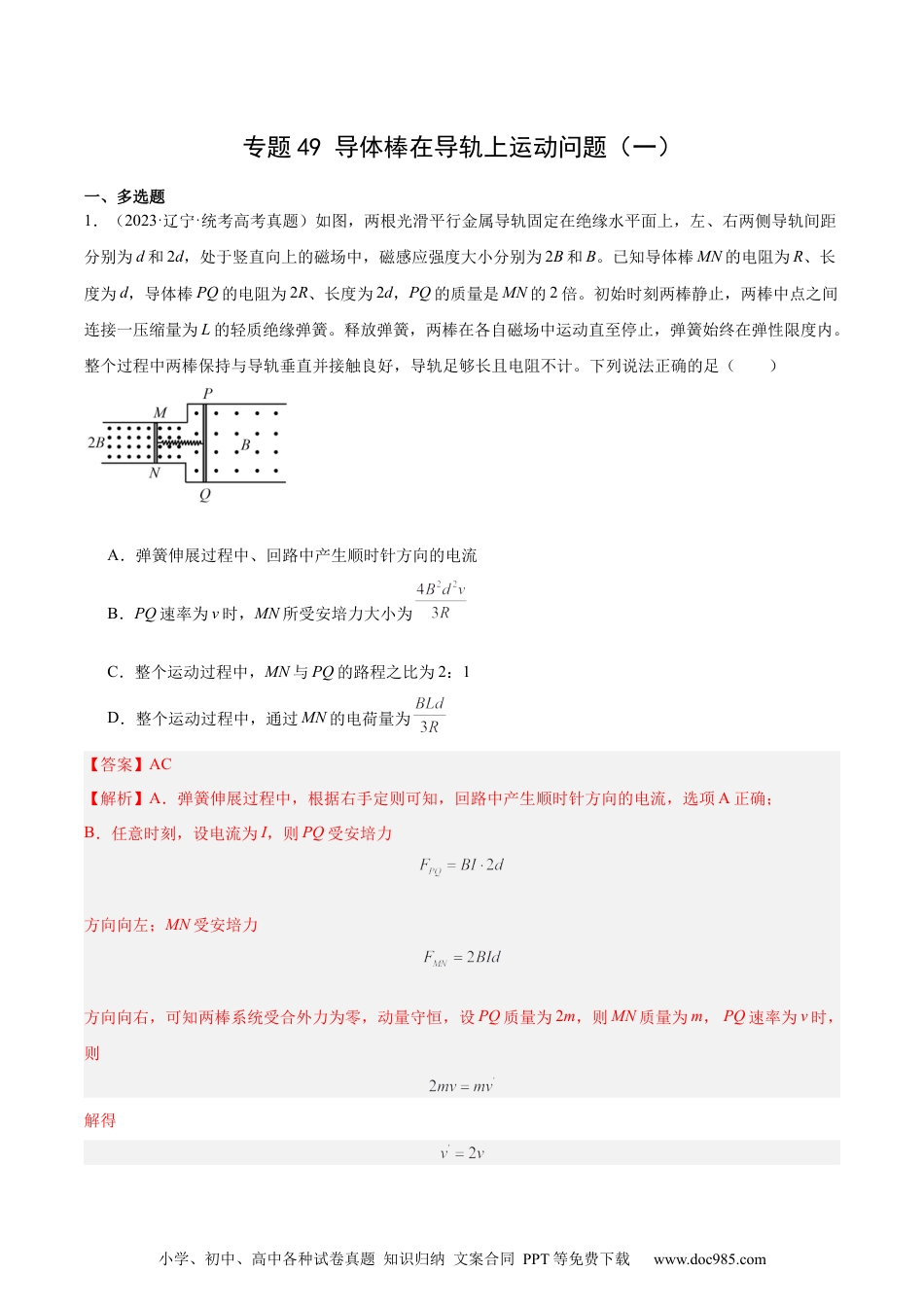

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题49导体棒在导轨上运动问题（一）一、多选题1．（2023·辽宁·统考高考真题）如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（）A．弹簧伸展过程中、回路中产生顺时针方向的电流B．PQ速率为v时，MN所受安培力大小为C．整个运动过程中，MN与PQ的路程之比为2：1D．整个运动过程中，通过MN的电荷量为【答案】AC【解析】A．弹簧伸展过程中，根据右手定则可知，回路中产生顺时针方向的电流，选项A正确；B．任意时刻，设电流为I，则PQ受安培力方向向左；MN受安培力方向向右，可知两棒系统受合外力为零，动量守恒，设PQ质量为2m，则MN质量为m，PQ速率为v时，则解得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com回路的感应电流MN所受安培力大小为选项B错误；C．两棒最终停止时弹簧处于原长状态，由动量守恒可得可得则最终MN位置向左移动PQ位置向右移动因任意时刻两棒受安培力和弹簧弹力大小都相同，设整个过程两棒受的弹力的平均值为F弹，安培力平均值F安，则整个过程根据动能定理可得选项C正确；D．两棒最后停止时，弹簧处于原长位置，此时两棒间距增加了L，由上述分析可知，MN向左位置移动，PQ位置向右移动，则选项D错误。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com故选AC。2．（2023·山东·统考高考真题）足够长U形导轨平置在光滑水平绝缘桌面上，宽为，电阻不计。质量为、长为、电阻为的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为和，其中，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度，CD的速度为且，MN和导轨间的动摩擦因数为0.2。重力加速度大小取，下列说法正确的是（）A．的方向向上B．的方向向下C．D．【答案】BD【解析】AB．导轨的速度，因此对导体棒受力分析可知导体棒受到向右的摩擦力以及向左的安培力，摩擦力大小为导体棒的安培力大小为由左手定则可知导体棒的电流方向为，导体框受到向左的摩擦力，向右的拉力和向右的安培力，安培力大小为由左手定则可知的方向为垂直直面向里，A错误B正确；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comCD．对导体棒分析对导体框分析电路中的电流为联立解得C错误D正确；故选BD。3．（2022·河北·统考高考真题）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，一根导轨位于轴上，另一根由、、三段直导轨组成，其中段与轴平行，导轨左端接入一电阻。导轨上一金属棒沿轴正向以速度保持匀速运动，时刻通过坐标原点，金属棒始终与轴垂直。设运动过程中通过电阻的电流强度为，金属棒受到安培力的大小为，金属棒克服安培力做功的功率为，电阻两端的电压为，导轨与金属棒接触良好，忽略导轨与金属棒的电阻。下列图像可能正确的是（）A．B．C．D．【答案】AC【解析】当导体棒从O点向右运动L时，即在时间内，在某时刻导体棒切割磁感线的长度小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（θ为ab与ad的夹角）则根据E=BLv0可知回路电流均匀增加；安培力则F-t关系为抛物线，但是不过原点；安培力做功的功率则P-t关系为抛物线，但是不过原点；电阻两端的电压等于导体棒产生的感应电动势，即即图像是不过原点的直线；根据以上分析，可大致排除BD选项；当在时间内，导体棒切割磁感线的长度不变，感应电动势E不变，感...
