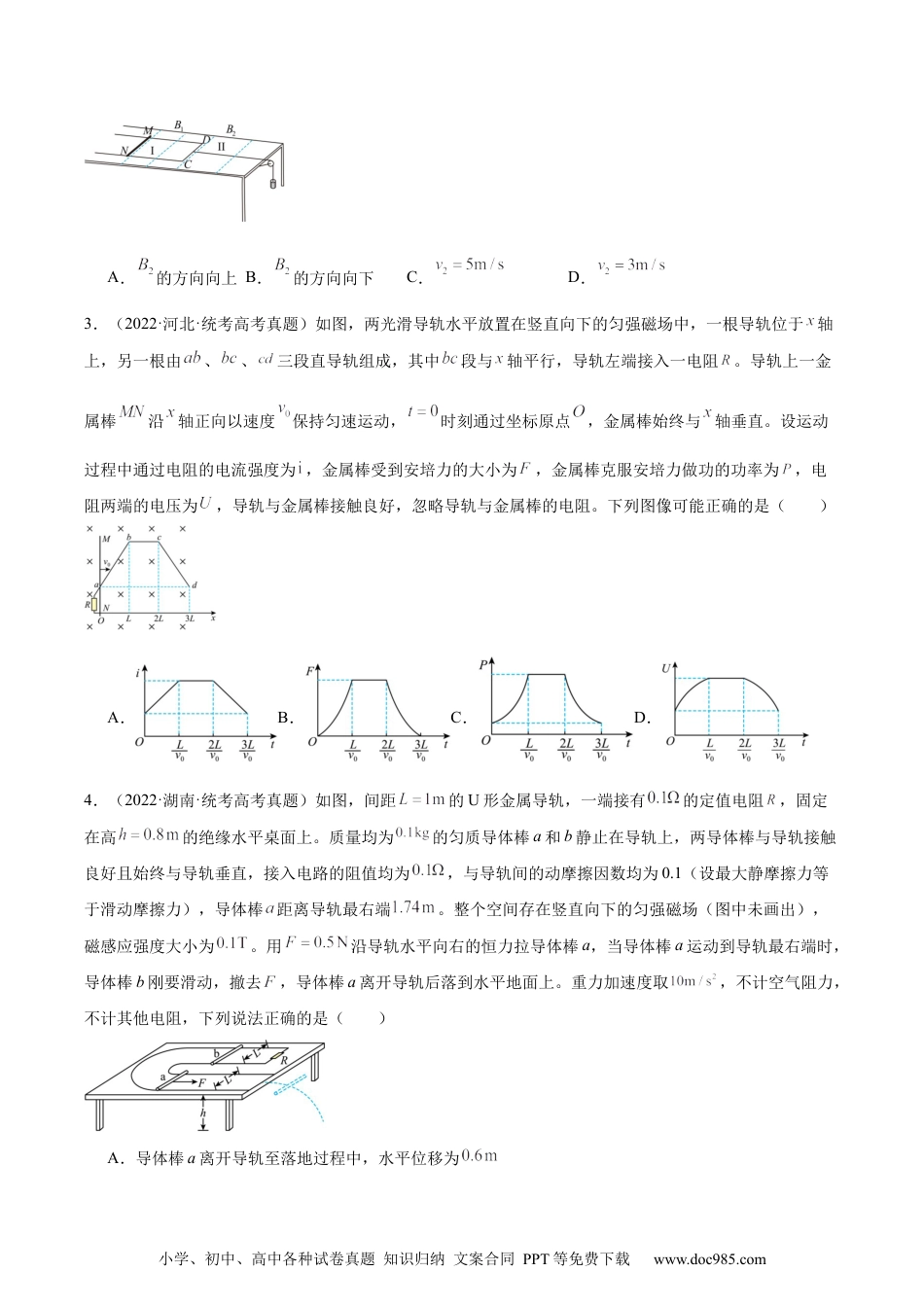

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题49导体棒在导轨上运动问题（一）一、多选题1．（2023·辽宁·统考高考真题）如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（）A．弹簧伸展过程中、回路中产生顺时针方向的电流B．PQ速率为v时，MN所受安培力大小为C．整个运动过程中，MN与PQ的路程之比为2：1D．整个运动过程中，通过MN的电荷量为2．（2023·山东·统考高考真题）足够长U形导轨平置在光滑水平绝缘桌面上，宽为，电阻不计。质量为、长为、电阻为的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为和，其中，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度，CD的速度为且，MN和导轨间的动摩擦因数为0.2。重力加速度大小取，下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．的方向向上B．的方向向下C．D．3．（2022·河北·统考高考真题）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，一根导轨位于轴上，另一根由、、三段直导轨组成，其中段与轴平行，导轨左端接入一电阻。导轨上一金属棒沿轴正向以速度保持匀速运动，时刻通过坐标原点，金属棒始终与轴垂直。设运动过程中通过电阻的电流强度为，金属棒受到安培力的大小为，金属棒克服安培力做功的功率为，电阻两端的电压为，导轨与金属棒接触良好，忽略导轨与金属棒的电阻。下列图像可能正确的是（）A．B．C．D．4．（2022·湖南·统考高考真题）如图，间距的U形金属导轨，一端接有的定值电阻，固定在高的绝缘水平桌面上。质量均为的匀质导体棒a和b静止在导轨上，两导体棒与导轨接触良好且始终与导轨垂直，接入电路的阻值均为，与导轨间的动摩擦因数均为0.1（设最大静摩擦力等于滑动摩擦力），导体棒距离导轨最右端。整个空间存在竖直向下的匀强磁场（图中未画出），磁感应强度大小为。用沿导轨水平向右的恒力拉导体棒a，当导体棒a运动到导轨最右端时，导体棒b刚要滑动，撤去，导体棒a离开导轨后落到水平地面上。重力加速度取，不计空气阻力，不计其他电阻，下列说法正确的是（）A．导体棒a离开导轨至落地过程中，水平位移为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．导体棒a离开导轨至落地前，其感应电动势不变C．导体棒a在导轨上运动的过程中，导体棒b有向右运动的趋势D．导体棒a在导轨上运动的过程中，通过电阻的电荷量为5．（2021·福建·统考高考真题）如图，P、Q是两根固定在水平面内的光滑平行金属导轨，间距为L，导轨足够长且电阻可忽略不计。图中矩形区域有一方向垂直导轨平面向上、感应强度大小为B的匀强磁场。在时刻，两均匀金属棒a、b分别从磁场边界、进入磁场，速度大小均为；一段时间后，流经a棒的电流为0，此时，b棒仍位于磁场区域内。已知金属棒a、b相同材料制成，长度均为L，电阻分别为R和，a棒的质量为m。在运动过程中两金属棒始终与导轨垂直且接触良好，a、b棒没有相碰，则（）A．时刻a棒加速度大小为B．时刻b棒的速度为0C．时间内，通过a棒横截面的电荷量是b棒的2倍D．时间内，a棒产生的焦耳热为6．（2021·辽宁·统考高考真题）如图（a）所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图（b）所示的匀强磁场，t=0时磁场方向垂直纸面向里。在t=0到t=2t0的时间内，金属棒水平固定在距...
