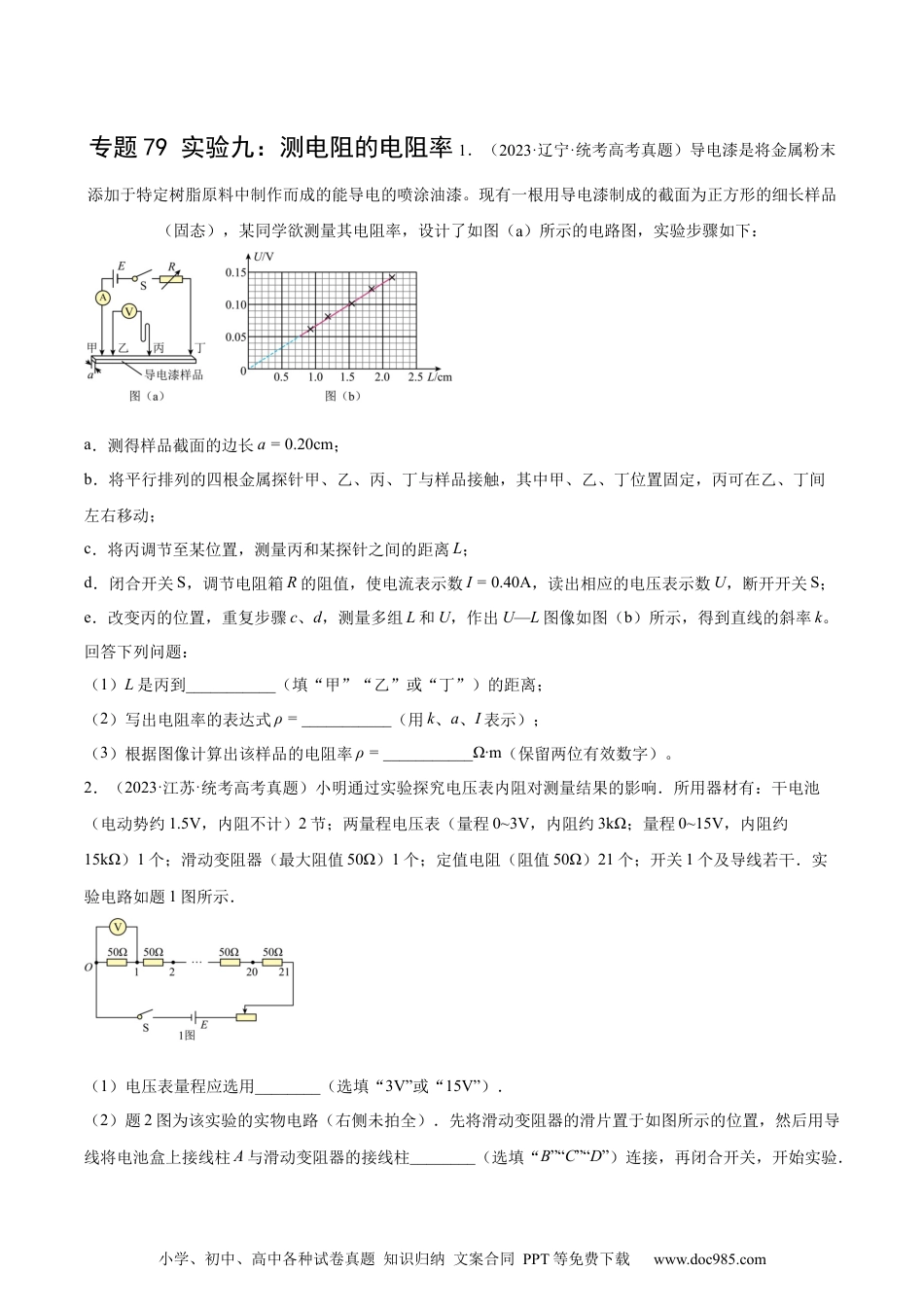

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题79实验九：测电阻的电阻率1．（2023·辽宁·统考高考真题）导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品（固态），某同学欲测量其电阻率，设计了如图（a）所示的电路图，实验步骤如下：a．测得样品截面的边长a=0.20cm；b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙可在乙、丁间左右移动；c．将丙调节至某位置，测量丙和某探针之间的距离L；d．闭合开关S，调节电阻箱R的阻值，使电流表示数I=0.40A，读出相应的电压表示数U，断开开关S；e．改变丙的位置，重复步骤c、d，测量多组L和U，作出U—L图像如图（b）所示，得到直线的斜率k。回答下列问题：（1）L是丙到___________（填“甲”“乙”或“丁”）的距离；（2）写出电阻率的表达式ρ=___________（用k、a、I表示）；（3）根据图像计算出该样品的电阻率ρ=___________Ω∙m（保留两位有效数字）。2．（2023·江苏·统考高考真题）小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1图所示．（1）电压表量程应选用________（选填“3V”或“15V”）．（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________（选填“B”“C”“D”）连接，再闭合开关，开始实验．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为________V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．（4）在题1图所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为，定值电阻的总阻值为，当被测电阻为R时，其两端的电压________（用E、、、R表示），据此作出理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．（5）分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由______．3．（2023·北京·统考高考真题）采用图1所示的电路图来测量金属丝的电阻率。（1）实验时，闭合开关S前，滑动变阻器的滑片P应处在___________（填“M”或“N”）端。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）按照图1连接实物图，如图2所示。闭合开关前检查电路时，发现有一根导线接错，该导线为___________（填“a”“b”或“c”）。若闭合开关，该错误连接会带来的问题有___________。4．（2023·全国·统考高考真题）一学生小组测量某金属丝（阻值约十几欧姆）的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表（内阻非常大）、定值电阻（阻值）、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图（a）是学生设计的实验电路原理图。完成下列填空：（1）实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S（2）将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为，然后将K与2端相连，此时电压表读数记为。由此得到流过待测金属丝的电流I=_______，金属丝的电阻_____。（结果均用、、表示）（3）继续微调R，重复（2）的测量过程，得到多组测量数据，如下表所示：（）0.570.710.851.141.43（）0.971.211.451.942.43（4）利用上述数据，得到金属丝的电阻。（5）用米尺测得金属丝长度。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如小学、初中、高中各种试卷真题...
