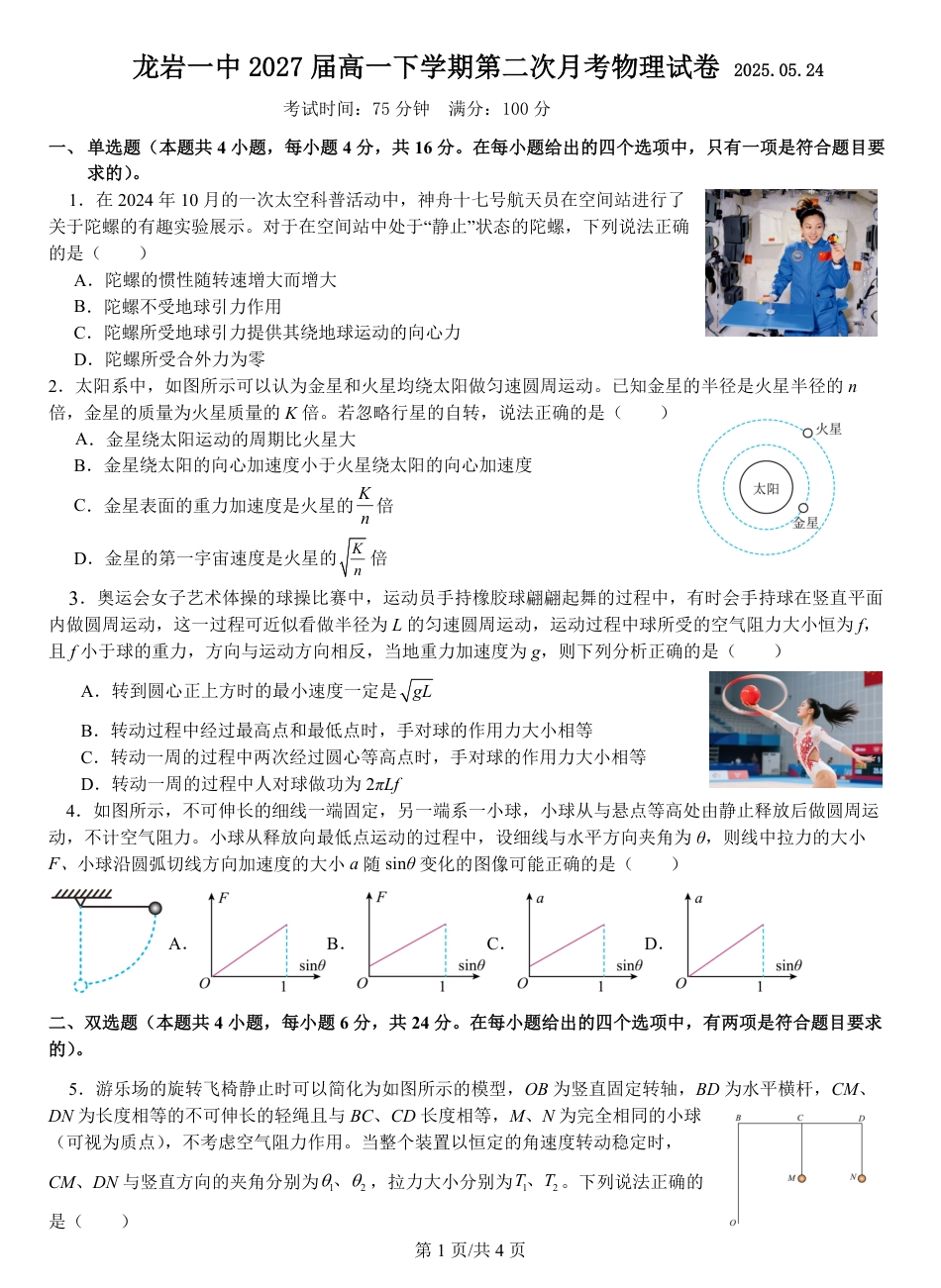

第1页/共4页龙岩一中2027届高一下学期第二次月考物理试卷2025.05.24考试时间：75分钟满分：100分一、单选题（本题共4小题，每小题4分，共16分。在每小题给出的四个选项中，只有一项是符合题目要求的）。1．在2024年10月的一次太空科普活动中，神舟十七号航天员在空间站进行了关于陀螺的有趣实验展示。对于在空间站中处于“静止”状态的陀螺，下列说法正确的是（）A．陀螺的惯性随转速增大而增大B．陀螺不受地球引力作用C．陀螺所受地球引力提供其绕地球运动的向心力D．陀螺所受合外力为零2．太阳系中，如图所示可以认为金星和火星均绕太阳做匀速圆周运动。已知金星的半径是火星半径的n倍，金星的质量为火星质量的K倍。若忽略行星的自转，说法正确的是（）A．金星绕太阳运动的周期比火星大B．金星绕太阳的向心加速度小于火星绕太阳的向心加速度C．金星表面的重力加速度是火星的Kn倍D．金星的第一宇宙速度是火星的Kn倍3．奥运会女子艺术体操的球操比赛中，运动员手持橡胶球翩翩起舞的过程中，有时会手持球在竖直平面内做圆周运动，这一过程可近似看做半径为L的匀速圆周运动，运动过程中球所受的空气阻力大小恒为f，且f小于球的重力，方向与运动方向相反，当地重力加速度为g，则下列分析正确的是（）A．转到圆心正上方时的最小速度一定是gLB．转动过程中经过最高点和最低点时，手对球的作用力大小相等C．转动一周的过程中两次经过圆心等高点时，手对球的作用力大小相等D．转动一周的过程中人对球做功为2πLf4．如图所示，不可伸长的细线一端固定，另一端系一小球，小球从与悬点等高处由静止释放后做圆周运动，不计空气阻力。小球从释放向最低点运动的过程中，设细线与水平方向夹角为θ，则线中拉力的大小F、小球沿圆弧切线方向加速度的大小a随sinθ变化的图像可能正确的是（）A．B．C．D．二、双选题（本题共4小题，每小题6分，共24分。在每小题给出的四个选项中，有两项是符合题目要求的）。5．游乐场的旋转飞椅静止时可以简化为如图所示的模型，OB为竖直固定转轴，BD为水平横杆，CM、DN为长度相等的不可伸长的轻绳且与BC、CD长度相等，M、N为完全相同的小球（可视为质点），不考虑空气阻力作用。当整个装置以恒定的角速度转动稳定时，CM、DN与竖直方向的夹角分别为12qq、，拉力大小分别为12TT、。下列说法正确的是（）A．12qq=B．12qq<C．12TT<D．12T>T6．测得绕地球做匀速圆周运动的甲、乙两卫星的线速度大小分别等于“近地卫星”线速度大小的22和24倍，已知甲卫星的运行周期为T，万有引力常量为G，则下列说法正确的是（）A．甲、乙两卫星运转的轨道半径之比为1:2B．甲、乙两卫星若想实现对接，可使甲卫星在适当位置先加速变轨C．甲卫星运转的向心加速度大小等于地球表面重力加速度的14D．地球的密度为220GTp7．某天文爱好者观测绕地球做匀速圆周运动的卫星，测出不同卫星的线速度v和轨道半径r，作出21vr-图像如图所示，已知地球的半径为R，引力常量为G，则下列说法正确的是（）A．地球的质量为aGbB．地球的第一宇宙速度为baRC．地球表面的重力加速度为22abRD．线速度为a的卫星与地心连线在单位时间内扫过的面积为2ab8．“天问一号”火星探测器被设计成环绕器和着巡组合体两部分。假设环绕器绕火星做半径为R、周期为T的匀速圆周运动。着巡组合体在火星表面软着陆后，在距火星表面h高度处由静止释放一个小球，小球到达火星表面时速度大小为v，已知引力常量为G，忽略火星自转和表面稀薄气体的影响，下列说法正确的是（）A．环绕器运动的线速度大小为2RTpB．火星表面的重力加速度为2vhC．火星的质量为222vRGhD．火星的半径为23228RhvTp三、填空题（本题共5小题。共23分）9．（每空1分）北斗卫星导航系统是我国自行研制开发的区域性三维卫星定位与通信系统CNSS（），建成后的北斗卫星导航系统包括5颗同步卫星和30颗一般轨道卫星。这5颗同步卫星的轨道半径（填“相同”或“不相同”），5颗同步卫星的运行轨道同一平面内（填“在”或“不在”），导航系统所有卫星的运行速度；第一宇宙速度（填“一定大于”、“一定小于”、“可能大于”或“可能小于”），导航系统所有卫星中，运行轨道半...
