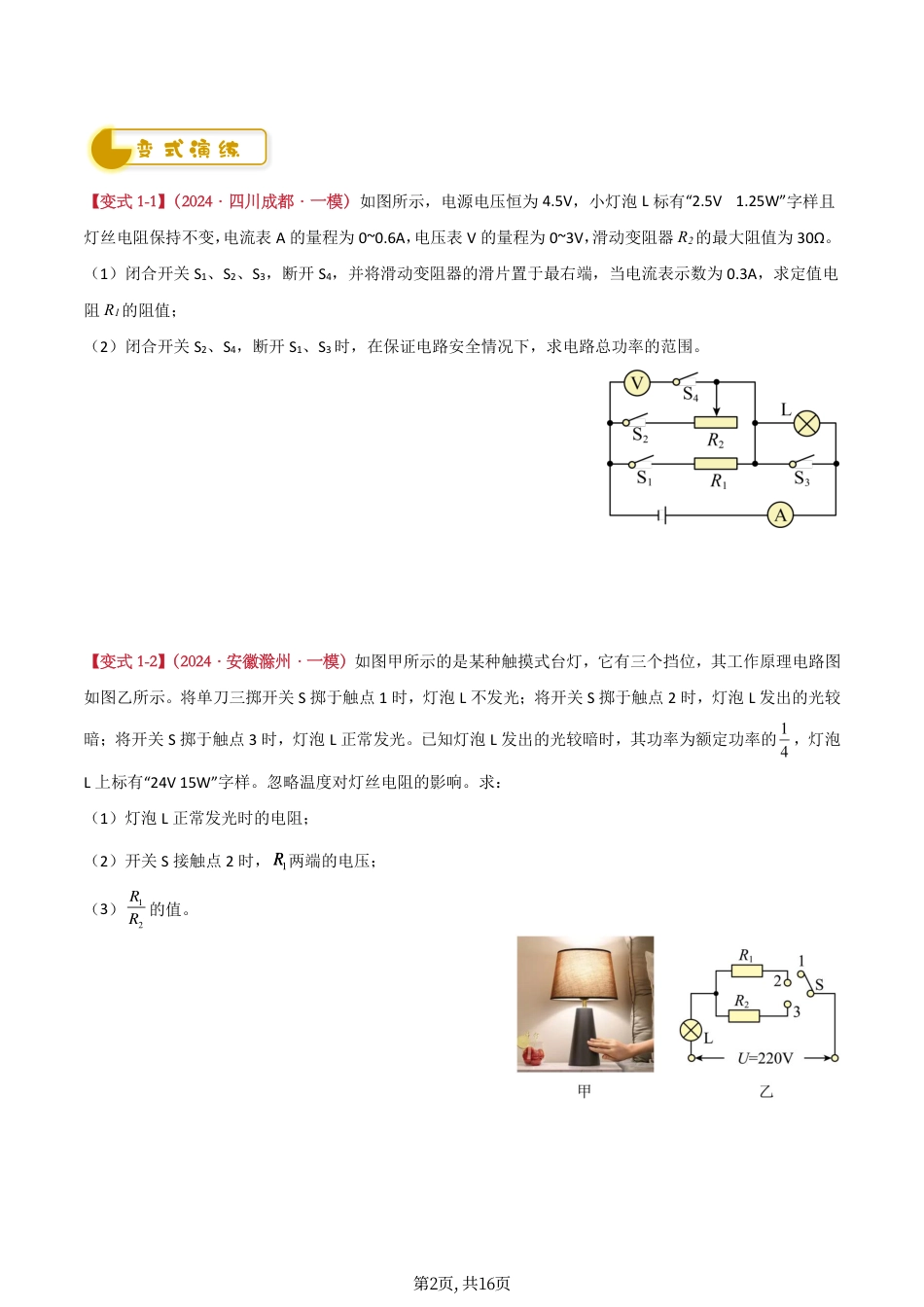

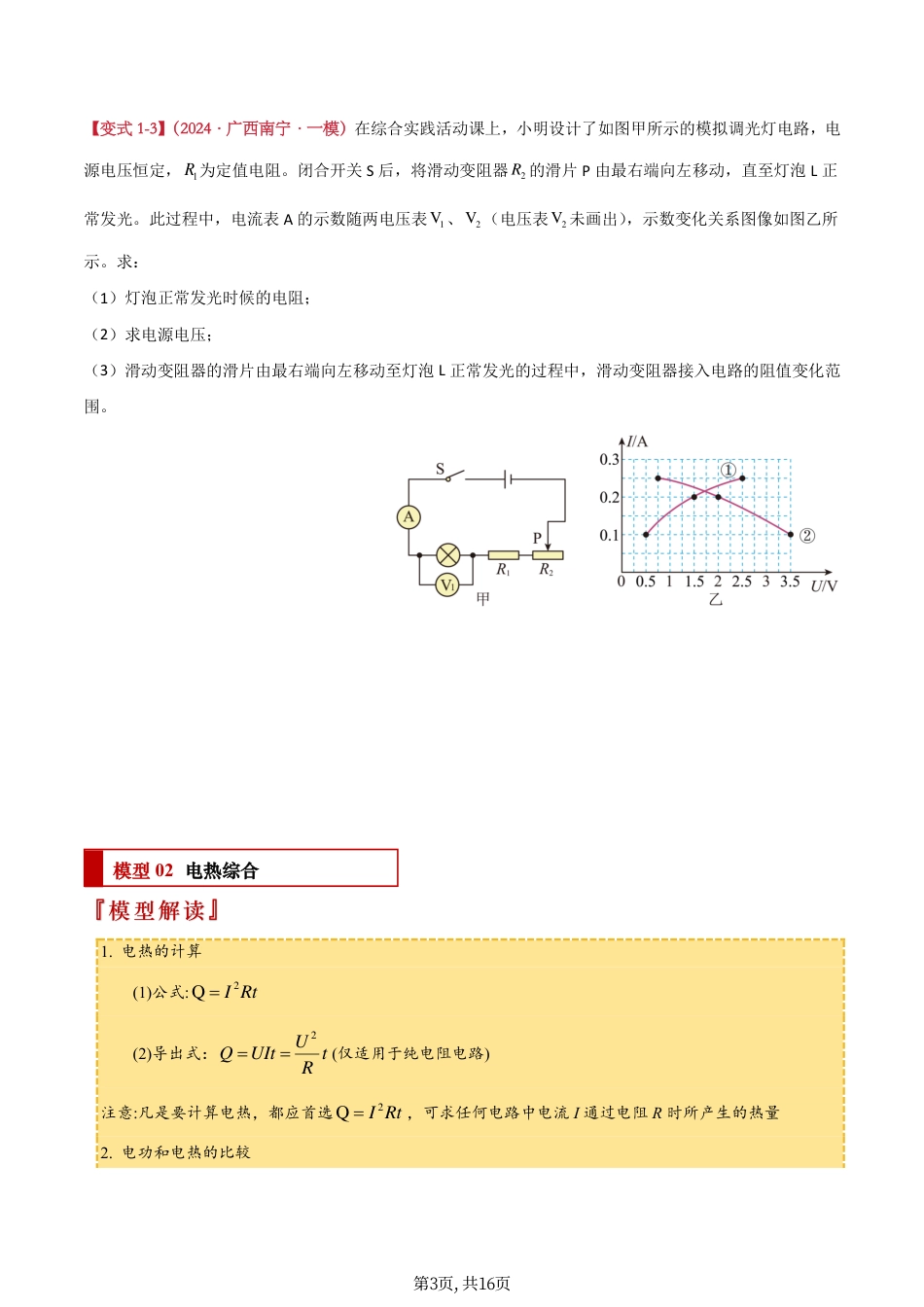

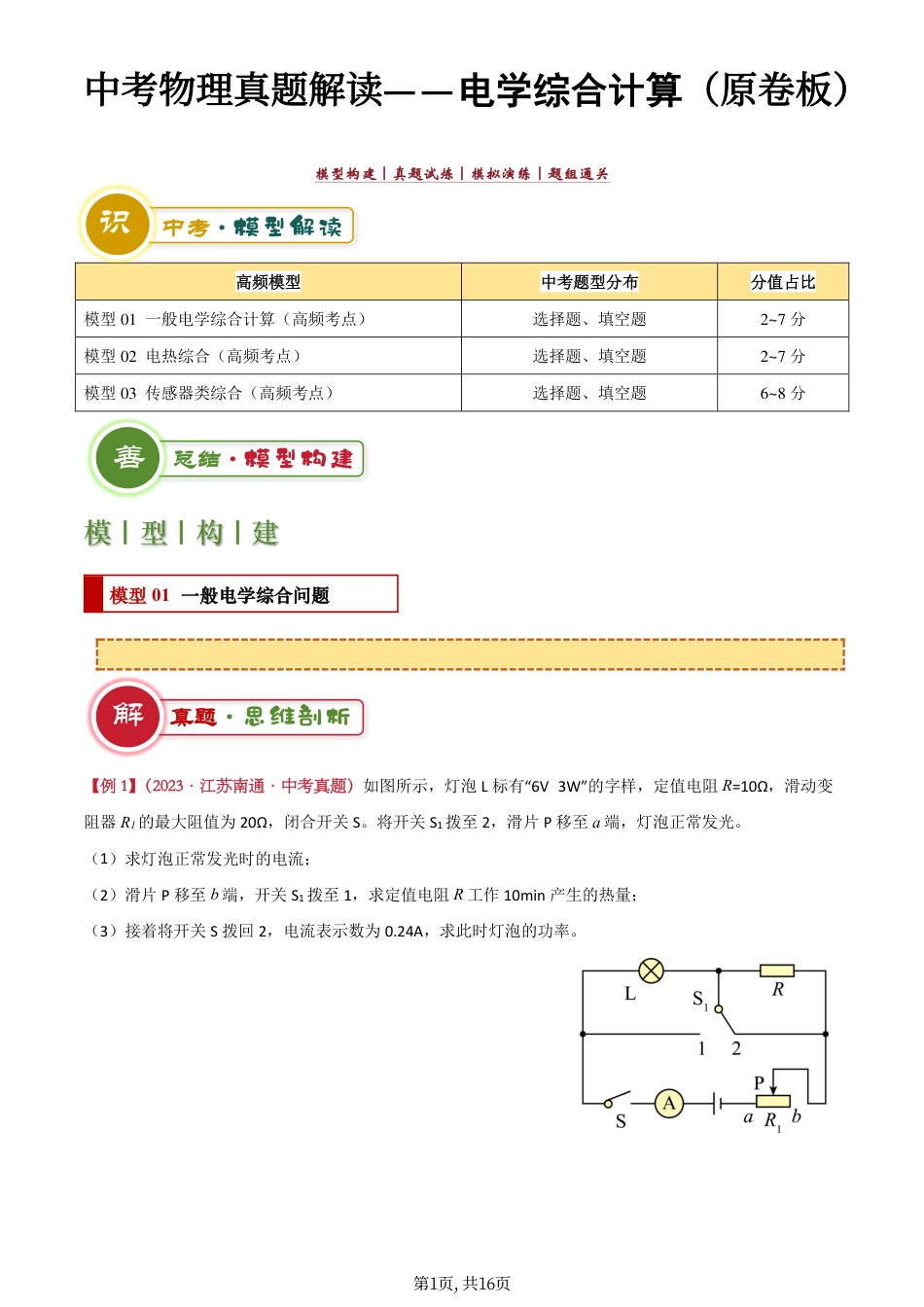

学科网（北京）股份有限公司模型构建｜真题试炼｜模拟演练｜题组中考物理真题解读——电学综合计算（原卷板）通关高频模型中考题型分布分值占比模型01一般电学综合计算（高频考点）选择题、填空题2~7分模型02电热综合（高频考点）选择题、填空题2~7分模型03传感器类综合（高频考点）选择题、填空题6~8分模｜型｜构｜建【例1】（2023·江苏南通·中考真题）如图所示，灯泡L标有“6V3W”的字样，定值电阻R=10Ω，滑动变阻器R1的最大阻值为20Ω，闭合开关S。将开关S1拨至2，滑片P移至a端，灯泡正常发光。（1）求灯泡正常发光时的电流；（2）滑片P移至b端，开关S1拨至1，求定值电阻R工作10min产生的热量；（3）接着将开关S拨回2，电流表示数为0.24A，求此时灯泡的功率。识中考·模型解读善总结·模型构建模型01一般电学综合问题解真题·思维剖析第1页,共16页学科网（北京）股份有限公司【变式1-1】（2024·四川成都·一模）如图所示，电源电压恒为4.5V，小灯泡L标有“2.5V1.25W”字样且灯丝电阻保持不变，电流表A的量程为0~0.6A，电压表V的量程为0~3V，滑动变阻器R2的最大阻值为30Ω。（1）闭合开关S1、S2、S3，断开S4，并将滑动变阻器的滑片置于最右端，当电流表示数为0.3A，求定值电阻R1的阻值；（2）闭合开关S2、S4，断开S1、S3时，在保证电路安全情况下，求电路总功率的范围。【变式1-2】（2024·安徽滁州·一模）如图甲所示的是某种触摸式台灯，它有三个挡位，其工作原理电路图如图乙所示。将单刀三掷开关S掷于触点1时，灯泡L不发光；将开关S掷于触点2时，灯泡L发出的光较暗；将开关S掷于触点3时，灯泡L正常发光。已知灯泡L发出的光较暗时，其功率为额定功率的41，灯泡L上标有“24V15W”字样。忽略温度对灯丝电阻的影响。求：（1）灯泡L正常发光时的电阻；（2）开关S接触点2时，1R1两端的电压；（3）RR21的值。变式演练第2页,共16页学科网（北京）股份有限公司【变式1-3】（2024·广西南宁·一模）在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，1R为定值电阻。闭合开关S后，将滑动变阻器2R的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表1V、2V（电压表2V未画出），示数变化关系图像如图乙所示。求：（1）灯泡正常发光时候的电阻；（2）求电源电压；（3）滑动变阻器的滑片由最右端向左移动至灯泡L正常发光的过程中，滑动变阻器接入电路的阻值变化范围。『模型解读』1.电热的计算(1)公式:RtI2Q=(2)导出式：tRUUItQ2==(仅适用于纯电阻电路)注意:凡是要计算电热，都应首选RtI2Q=，可求任何电路中电流I通过电阻R时所产生的热量2.电功和电热的比较模型02电热综合第3页,共16页学科网（北京）股份有限公司对任何电路，电流做的功恒为UItW=；电流产生的热量恒为RtI2Q=(1)在纯电阳电路中，由于IRU=，因此tRURtIUIt22==，即电流做的功全部转化为电热(2)在非纯电阳电路(如含有电动机、电解槽的电路)中，电流做的功只有很少一部分转化为电热，绝大部分转化成其他形式的能(机械能或化学能等)。因此，W>Q，即RtIUIt2，根据能量转化和能量守恒定律知，在非纯电阻电路中满足:电功=电热+其他形式的能3.电功率和热功率的比较(1)对纯电阻电路，热电PP=。电功率和热功率可用RURIUI22P===计算。(2)对非纯电阻电路，其他PPP热电+=。电功率用UIP=计算，热功率只能用RIP2=计算【例2】（2023·四川乐山·中考真题）如图所示，图甲为某电饭锅的实物图、图乙为其电路原理图、图丙为电饭锅铭牌的主要参数，R1和R2为电阻不变的电热丝，S1为总开关，S2为温控开关。该电饭锅可以通过S1、S2两个开关的断开与闭合实现加热、保温两个挡位的变化。将电饭锅接入电源电压为220V的电路中，求：额定电压：220V加热功率：880W保温功率：80W（1）电饭锅在处于加热挡时的电流；（2）电饭锅处于保温挡时，持续工作10min，产生的热量是多少焦；（3）R1和R2的阻值。/)解真题·思维剖析第4页,共16页学科网（北京）股份有限公司【变式2-1】（2024·辽宁大连·一模）随着生活水平不断提高，各种家用电器进入了人们的生活，小明家新买了一个多档位电火锅，有高温、中...
