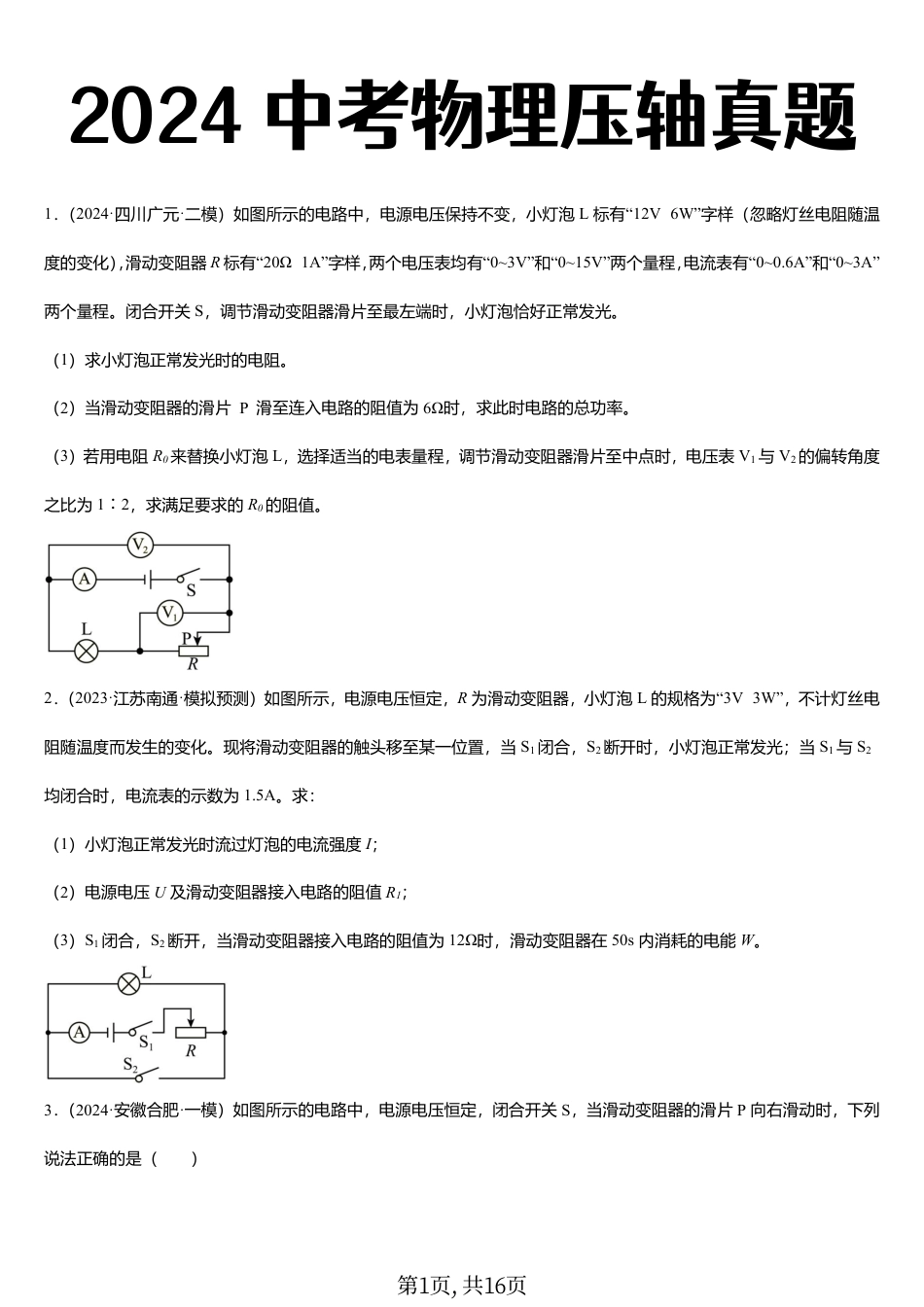

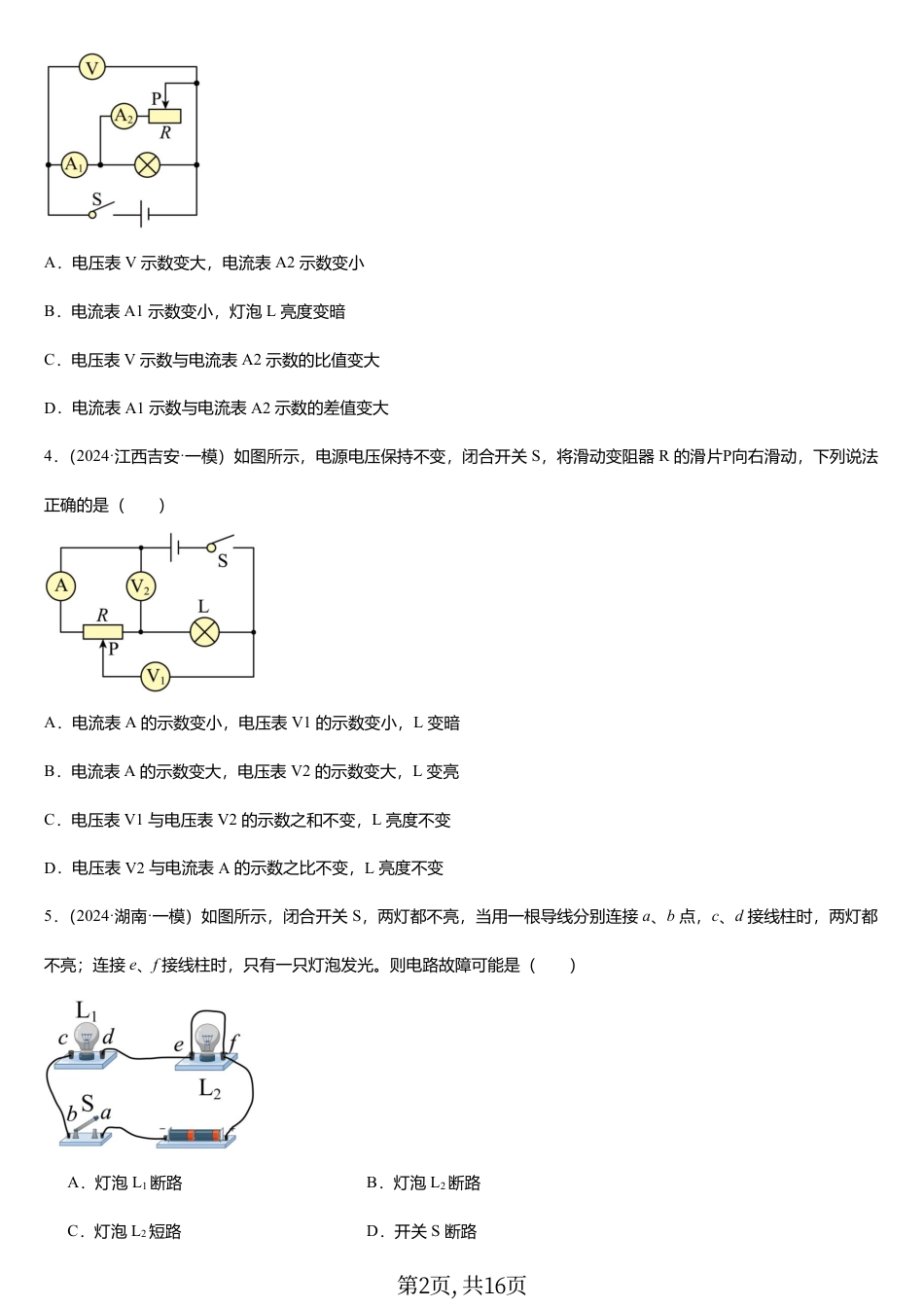

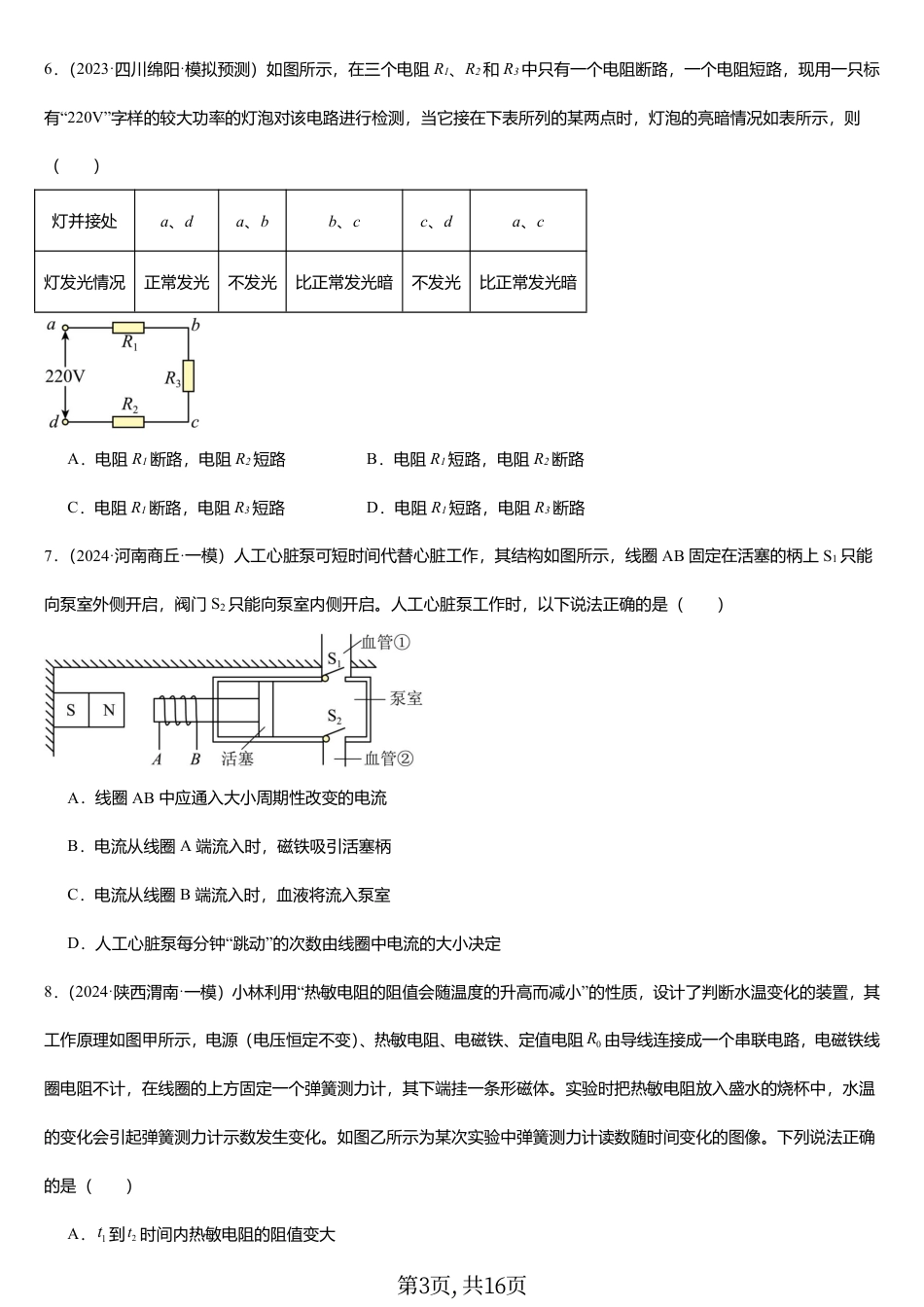

2024中考物理压轴真题1．（2024·四川广元·二模）如图所示的电路中，电源电压保持不变，小灯泡L标有“12V6W”字样（忽略灯丝电阻随温度的变化），滑动变阻器R标有“20Ω1A”字样，两个电压表均有“0~3V”和“0~15V”两个量程，电流表有“0~0.6A”和“0~3A”两个量程。闭合开关S，调节滑动变阻器滑片至最左端时，小灯泡恰好正常发光。（1）求小灯泡正常发光时的电阻。（2）当滑动变阻器的滑片P滑至连入电路的阻值为6Ω时，求此时电路的总功率。（3）若用电阻R0来替换小灯泡L，选择适当的电表量程，调节滑动变阻器滑片至中点时，电压表V1与V2的偏转角度之比为1∶2，求满足要求的R0的阻值。2．（2023·江苏南通·模拟预测）如图所示，电源电压恒定，R为滑动变阻器，小灯泡L的规格为“3V3W”，不计灯丝电阻随温度而发生的变化。现将滑动变阻器的触头移至某一位置，当S1闭合，S2断开时，小灯泡正常发光；当S1与S2均闭合时，电流表的示数为1.5A。求：（1）小灯泡正常发光时流过灯泡的电流强度I；（2）电源电压U及滑动变阻器接入电路的阻值R1；（3）S1闭合，S2断开，当滑动变阻器接入电路的阻值为12Ω时，滑动变阻器在50s内消耗的电能W。3．（2024·安徽合肥·一模）如图所示的电路中，电源电压恒定，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）第1页,共16页A．电压表V示数变大，电流表A2示数变小B．电流表A1示数变小，灯泡L亮度变暗C．电压表V示数与电流表A2示数的比值变大D．电流表A1示数与电流表A2示数的差值变大4．（2024·江西吉安·一模）如图所示，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片Р向右滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变小，L变暗B．电流表A的示数变大，电压表V2的示数变大，L变亮C．电压表V1与电压表V2的示数之和不变，L亮度不变D．电压表V2与电流表A的示数之比不变，L亮度不变5．（2024·湖南·一模）如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接a、b点，c、d接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。则电路故障可能是（）A．灯泡L1断路B．灯泡L2断路C．灯泡L2短路D．开关S断路第2页,共16页6．（2023·四川绵阳·模拟预测）如图所示，在三个电阻R1、R2和R3中只有一个电阻断路，一个电阻短路，现用一只标有“220V”字样的较大功率的灯泡对该电路进行检测，当它接在下表所列的某两点时，灯泡的亮暗情况如表所示，则（）灯并接处a、da、bb、cc、da、c灯发光情况正常发光不发光比正常发光暗不发光比正常发光暗A．电阻R1断路，电阻R2短路B．电阻R1短路，电阻R2断路C．电阻R1断路，电阻R3短路D．电阻R1短路，电阻R3断路7．（2024·河南商丘·一模）人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上S1只能向泵室外侧开启，阀门S2只能向泵室内侧开启。人工心脏泵工作时，以下说法正确的是（）A．线圈AB中应通入大小周期性改变的电流B．电流从线圈A端流入时，磁铁吸引活塞柄C．电流从线圈B端流入时，血液将流入泵室D．人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定8．（2024·陕西渭南·一模）小林利用“热敏电阻的阻值会随温度的升高而减小”的性质，设计了判断水温变化的装置，其工作原理如图甲所示，电源（电压恒定不变）、热敏电阻、电磁铁、定值电阻0R由导线连接成一个串联电路，电磁铁线圈电阻不计，在线圈的上方固定一个弹簧测力计，其下端挂一条形磁体。实验时把热敏电阻放入盛水的烧杯中，水温的变化会引起弹簧测力计示数发生变化。如图乙所示为某次实验中弹簧测力计读数随时间变化的图像。下列说法正确的是（）A．1t到2t时间内热敏电阻的阻值变大第3页,共16页B．1t到2t时间内水温降低C．2t到3t时间内电压表示数最小D．3t到4t时间内电路中的总功率变小9．（2024·安徽合肥·一模）小明用图甲所示的电路测量额定电压为2.5V的小灯泡的电阻和电功率。（1）用笔画线代替导线，将图乙中的实物电路连接完整。要求：滑动变阻器的滑片P向A端滑动时，滑动变阻器接入电路的阻值变大；（2）实验时，移动滑动变阻器的滑片P到某一位置时，电压表的...
