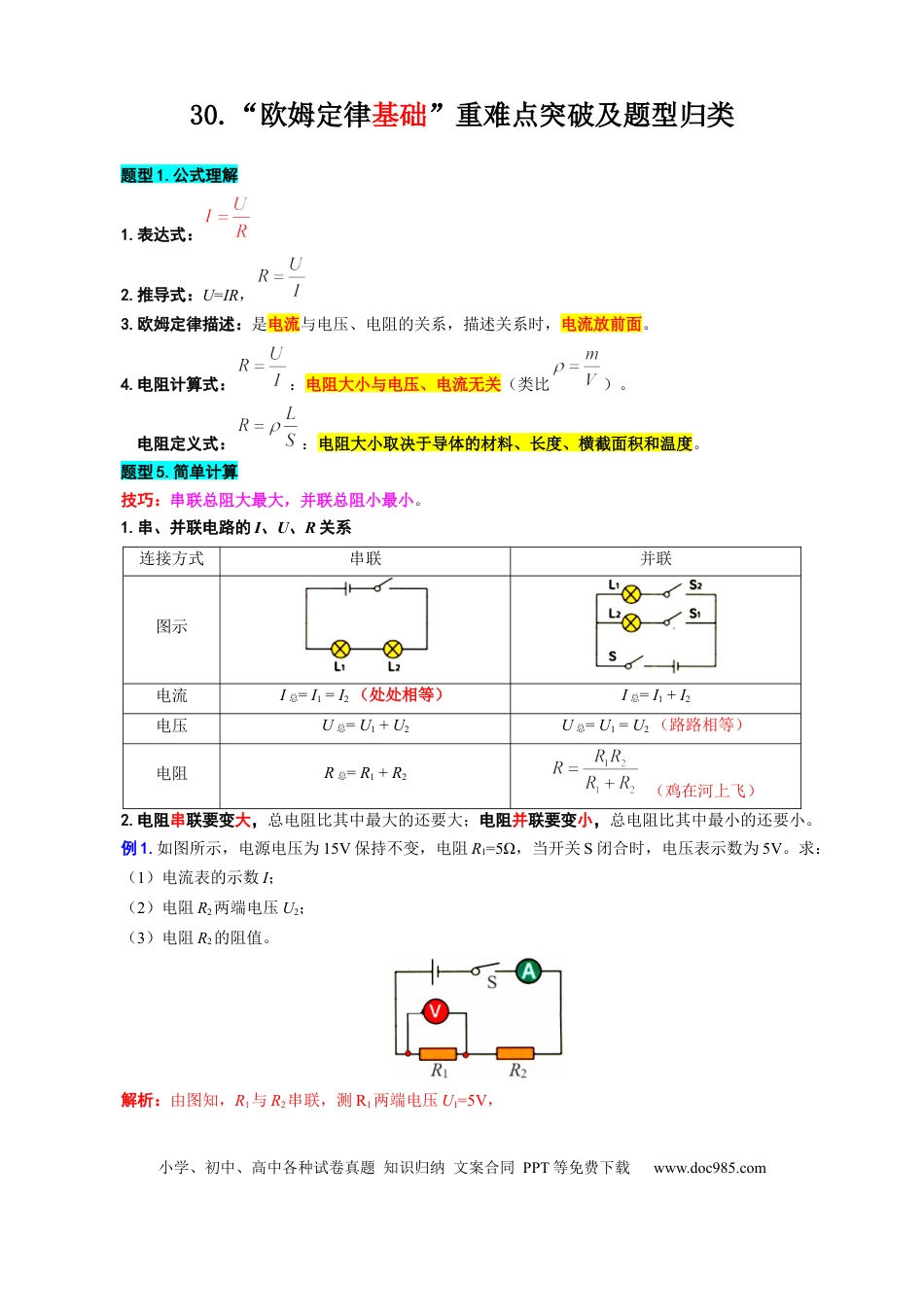

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com30.“欧姆定律基础”重难点突破及题型归类题型1.公式理解1.表达式：2.推导式：U=IR，3.欧姆定律描述：是电流与电压、电阻的关系，描述关系时，电流放前面。4.电阻计算式：：电阻大小与电压、电流无关（类比）。电阻定义式：：电阻大小取决于导体的材料、长度、横截面积和温度。题型5.简单计算技巧：串联总阻大最大，并联总阻小最小。1.串、并联电路的I、U、R关系连接方式串联并联图示电流I总=I1=I2（处处相等）I总=I1+I2电压U总=U1+U2U总=U1=U2（路路相等）电阻R总=R1+R2（鸡在河上飞）2.电阻串联要变大，总电阻比其中最大的还要大；电阻并联要变小，总电阻比其中最小的还要小。例1.如图所示，电源电压为15V保持不变，电阻R1=5Ω，当开关S闭合时，电压表示数为5V。求：（1）电流表的示数I；（2）电阻R2两端电压U2；（3）电阻R2的阻值。解析：由图知，R1与R2串联，测R1两端电压U1=5V，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）（2）U2=U总－U1=15V－5V=10V（3）例2.如图所示的电路中，电源电压9V保持不变，电阻R1的阻值为10Ω，闭合开关S，电流表A的示数为1.2A。求：（1）电流表A1的示数I1；（2）电阻R2的阻值。解析：由图知，R1与R2并联，测总电流I总=1.2A，测R1的电流（1）U1=U2=U总=9V，（2）I2=I总－I1=1.2A－0.9A=0.3A,，题型3.比例问题技巧：1.串联分压：（电流处处相等）如：若R1:R2=2:3，则U1:U2=2:3。2.并联分流：（电压路路相等）如：若R1:R2=4:5，则I1:I2=5:4。例4.如图所示的电路，电流表A1与电流表A2的读数之比是5:2，则两个电阻R1与R2之比是（）A.2:5B.5:2C.3:2D.2:3小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析：由图知，R1与R2并联，题型4.图像问题技巧：直定曲变，近U阻大。1.若图像为直线：代表该电阻为定值电阻；若图像为曲线，代表该电阻的阻值在变化，不是一个定值（多指小灯泡灯丝电阻随温度的变化而变化）。2.结论：哪个电阻的图像更靠近U轴，哪个电阻更大；两图像交点代表二者电阻阻值相等。例5.分析图像可知：甲：定值电阻乙：阻值变化乙的电阻随着电流的增大而减小——图像走势越来越远离U轴。当U=2.5V时，R甲=R乙（交点P）题型5.探究实验——通常考点1.连接实物图：2.连接电路时，开关必须断开。开关闭合前，滑动变阻器的滑片应滑到阻值最大处（远离下端阻变大），以起到保护电路的作用。3.电路故障：若两表示数不变，说明滑动变阻器的两个接线柱接了同上或同下。4.写实验结论：注意“两段式”控制变量：当……一定时，电流与……成_____比。5.多次实验的目的：避免实验偶然性，寻找普遍规律。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
