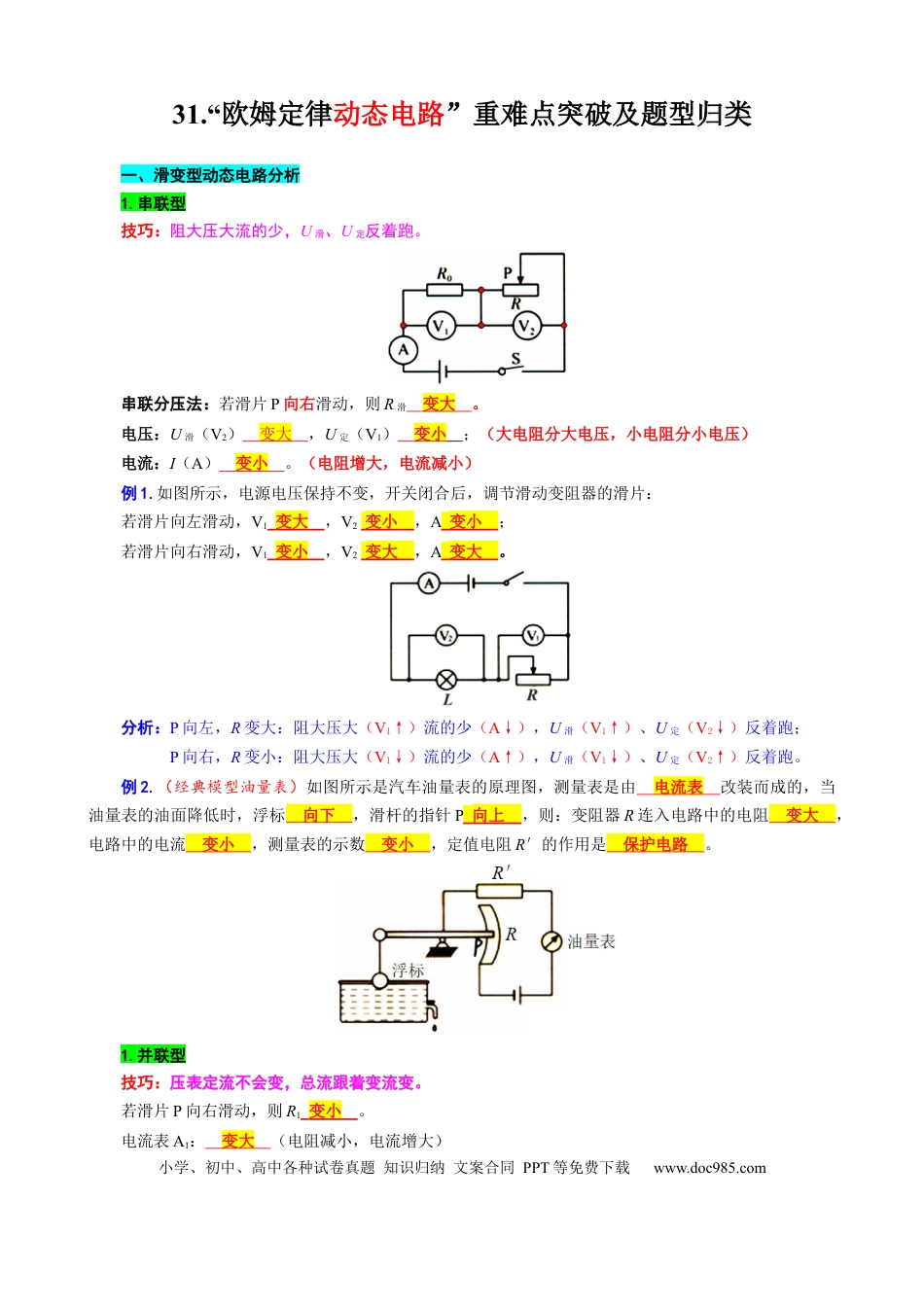

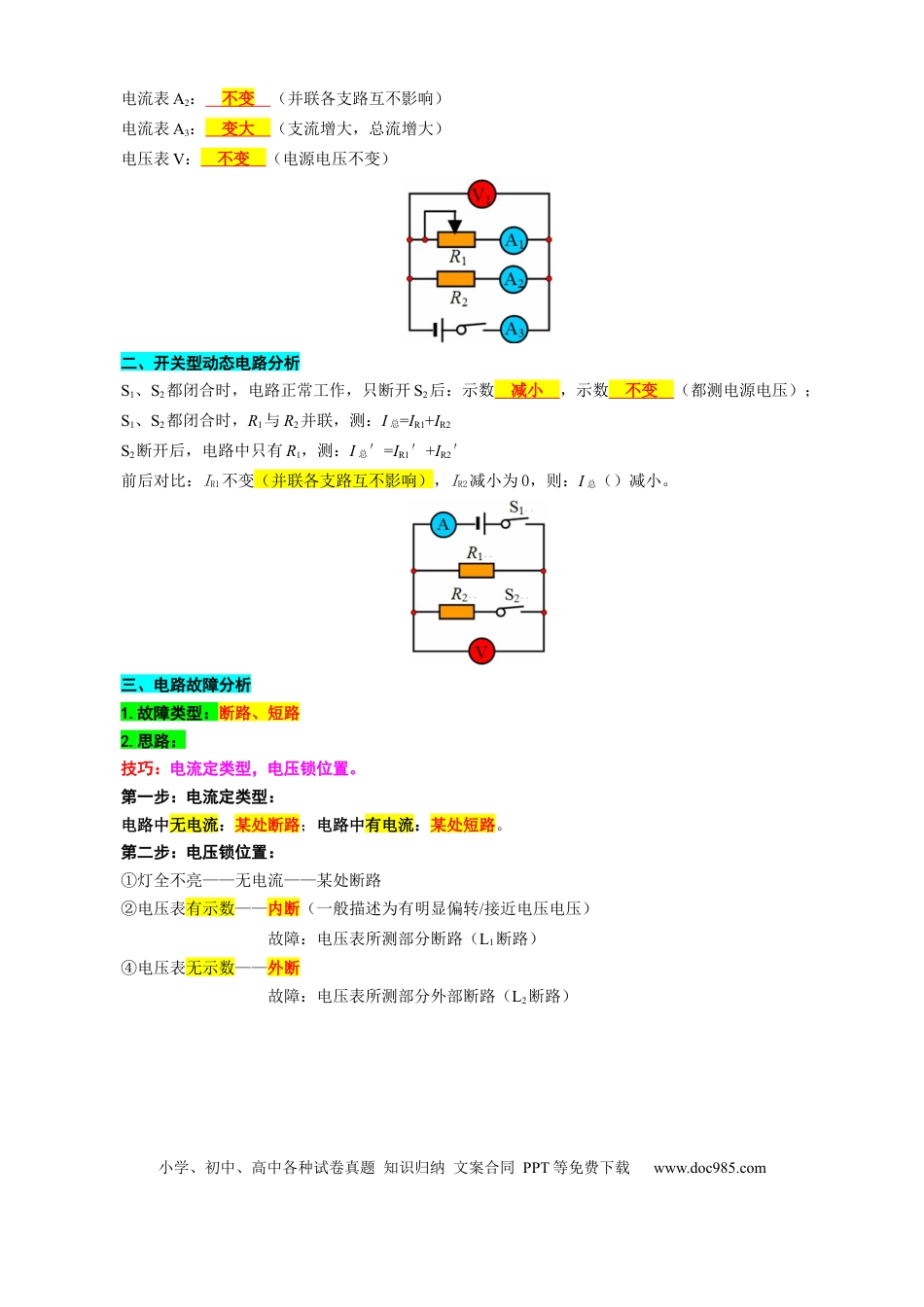

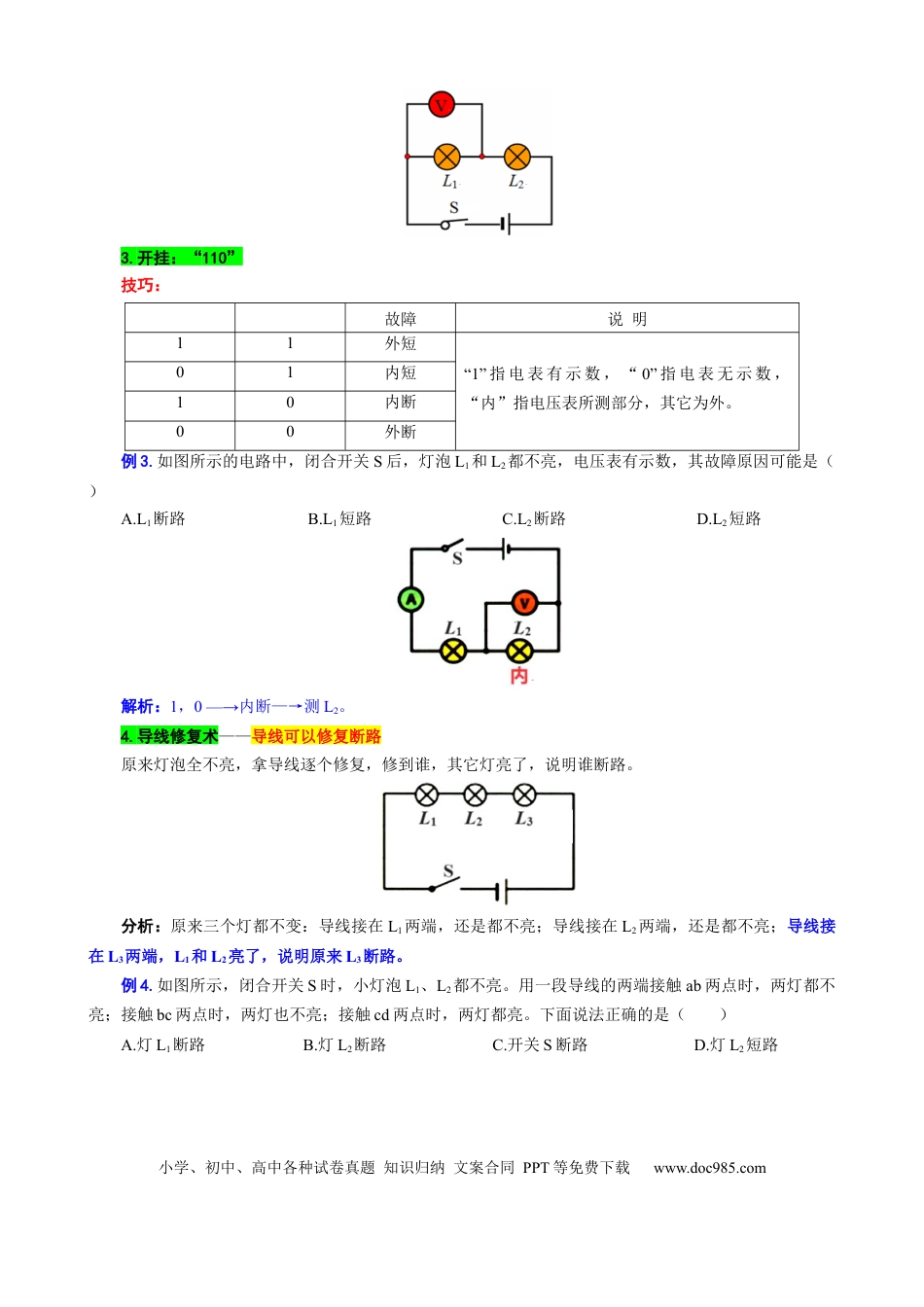

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com31.“欧姆定律动态电路”重难点突破及题型归类一、滑变型动态电路分析1.串联型技巧：阻大压大流的少，U滑、U定反着跑。串联分压法：若滑片P向右滑动，则R滑变大。电压：U滑（V2）变大，U定（V1）变小；（大电阻分大电压，小电阻分小电压）电流：I（A）变小。（电阻增大，电流减小）例1.如图所示，电源电压保持不变，开关闭合后，调节滑动变阻器的滑片：若滑片向左滑动，V1变大，V2变小，A变小；若滑片向右滑动，V1变小，V2变大，A变大。分析：P向左，R变大：阻大压大（V1↑）流的少（A↓），U滑（V1↑）、U定（V2↓）反着跑；P向右，R变小：阻大压大（V1↓）流的少（A↑），U滑（V1↓）、U定（V2↑）反着跑。例2.（经典模型油量表）如图所示是汽车油量表的原理图，测量表是由电流表改装而成的，当油量表的油面降低时，浮标向下，滑杆的指针P向上，则：变阻器R连入电路中的电阻变大，电路中的电流变小，测量表的示数变小，定值电阻R′的作用是保护电路。1.并联型技巧：压表定流不会变，总流跟着变流变。若滑片P向右滑动，则R1变小。电流表A1：变大（电阻减小，电流增大）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电流表A2：不变（并联各支路互不影响）电流表A3：变大（支流增大，总流增大）电压表V：不变（电源电压不变）二、开关型动态电路分析S1、S2都闭合时，电路正常工作，只断开S2后：示数减小，示数不变（都测电源电压）；S1、S2都闭合时，R1与R2并联，测：I总=IR1+IR2S2断开后，电路中只有R1，测：I总′=IR1′+IR2′前后对比：IR1不变（并联各支路互不影响），IR2减小为0，则：I总（）减小。三、电路故障分析1.故障类型：断路、短路2.思路：技巧：电流定类型，电压锁位置。第一步：电流定类型：电路中无电流：某处断路；电路中有电流：某处短路。第二步：电压锁位置：①灯全不亮——无电流——某处断路②电压表有示数——内断（一般描述为有明显偏转/接近电压电压）故障：电压表所测部分断路（L1断路）④电压表无示数——外断故障：电压表所测部分外部断路（L2断路）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.开挂：“110”技巧：故障说明11外短“1”指电表有示数，“0”指电表无示数，“内”指电压表所测部分，其它为外。01内短10内断00外断例3.如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮，电压表有示数，其故障原因可能是（）A.L1断路B.L1短路C.L2断路D.L2短路解析：1，0—→内断—→测L2。4.导线修复术——导线可以修复断路原来灯泡全不亮，拿导线逐个修复，修到谁，其它灯亮了，说明谁断路。分析：原来三个灯都不变：导线接在L1两端，还是都不亮；导线接在L2两端，还是都不亮；导线接在L3两端，L1和L2亮了，说明原来L3断路。例4.如图所示，闭合开关S时，小灯泡L1、L2都不亮。用一段导线的两端接触ab两点时，两灯都不亮；接触bc两点时，两灯也不亮；接触cd两点时，两灯都亮。下面说法正确的是（）A.灯L1断路B.灯L2断路C.开关S断路D.灯L2短路小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析：“接触cd两点时，两灯都亮”，说明cd间断路。故正确选项为C。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
