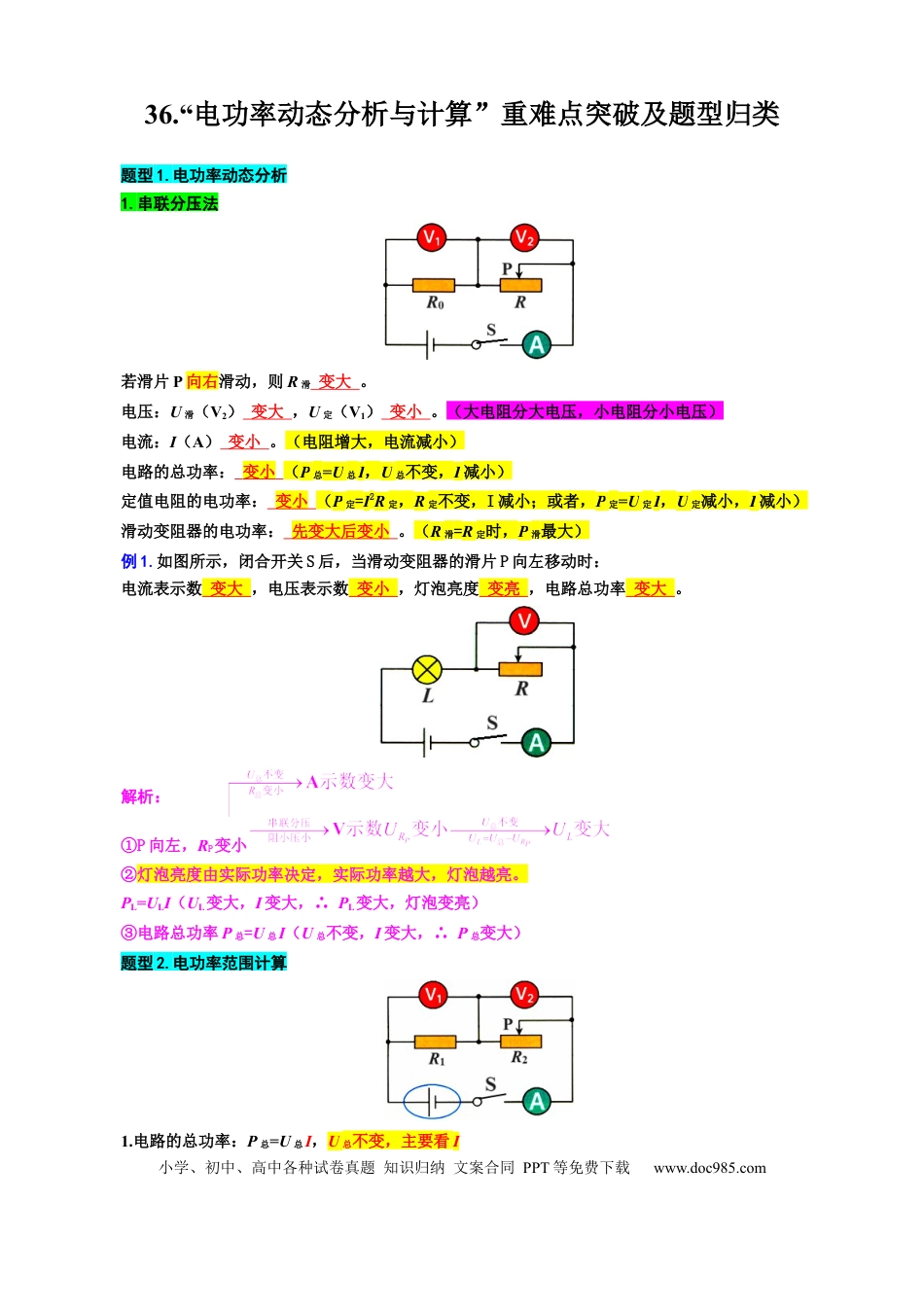

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com36.“电功率动态分析与计算”重难点突破及题型归类题型1.电功率动态分析1.串联分压法若滑片P向右滑动，则R滑变大。电压：U滑（V2）变大，U定（V1）变小。（大电阻分大电压，小电阻分小电压）电流：I（A）变小。（电阻增大，电流减小）电路的总功率：变小（P总=U总I，U总不变，I减小）定值电阻的电功率：变小（P定=I2R定，R定不变，I减小；或者，P定=U定I，U定减小，I减小）滑动变阻器的电功率：先变大后变小。（R滑=R定时，P滑最大）例1.如图所示，闭合开关S后，当滑动变阻器的滑片P向左移动时：电流表示数变大，电压表示数变小，灯泡亮度变亮，电路总功率变大。解析：①P向左，RP变小②灯泡亮度由实际功率决定，实际功率越大，灯泡越亮。PL=ULI（UL变大，I变大，∴PL变大，灯泡变亮）③电路总功率P总=U总I（U总不变，I变大，∴P总变大）题型2.电功率范围计算1.电路的总功率：P总=U总I，U总不变，主要看I小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com最大值：电流最大，即滑变阻值最小时；最小值：电流最小，即滑变阻值最大时。2.定值电阻R1的电功率：P1=I2R1，R1不变，主要看I最大值：电流最大，即滑变阻值最小时；最小值：电流最小，即滑变阻值最大时。例2.如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格“20Ω1A”，闭合开关S，为了保证电路安全，在滑动变阻器滑片移动过程中，求：（1）电流表示数变化范围；（2）滑动变阻器接入电路的阻值变化范围；（3）电阻R1消耗的变化范围；（4）电路消耗总功率的变化范围。解析：（1）由图知，R1和R2串联，V测R1两端电压当R2阻值最大，即R2=20Ω时，电路中电流最小当V示数最大，即UR1=3V时，R2阻值最小，电路中电流最大故A示数变化范围为0.2A~0.3A。（2）电路中电流最大，即I大=0.3A时，R2阻值最小UR2=U总－UR1=6V－3V=3V故滑动变阻器R2的变化范围为10Ω~20Ω。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）P1大=I大2R1=（0.3A）2×10Ω=0.9WP1小=I小2R1=（0.2A）2×10Ω=0.4W故电路消耗功率的变化范围为0.4W~0.9W。（4）P总大=U总I大=6V×0.3A=1.8WP总小=U总I小=6V×0.2A=1.2W故电路消耗总功率的变化范围为1.2W~1.8W。题型3.滑动变阻器R2的最大功率技巧：当R滑=R定时，P滑最大，其最大值：推导过程：例3.如图所示的电路中，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2的阻值变化范围为0~4Ω，闭合开关S，在滑片从左向右移动过程中，滑动变阻器的最大功率为__________。解析：当R2=R1=1Ω时，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
