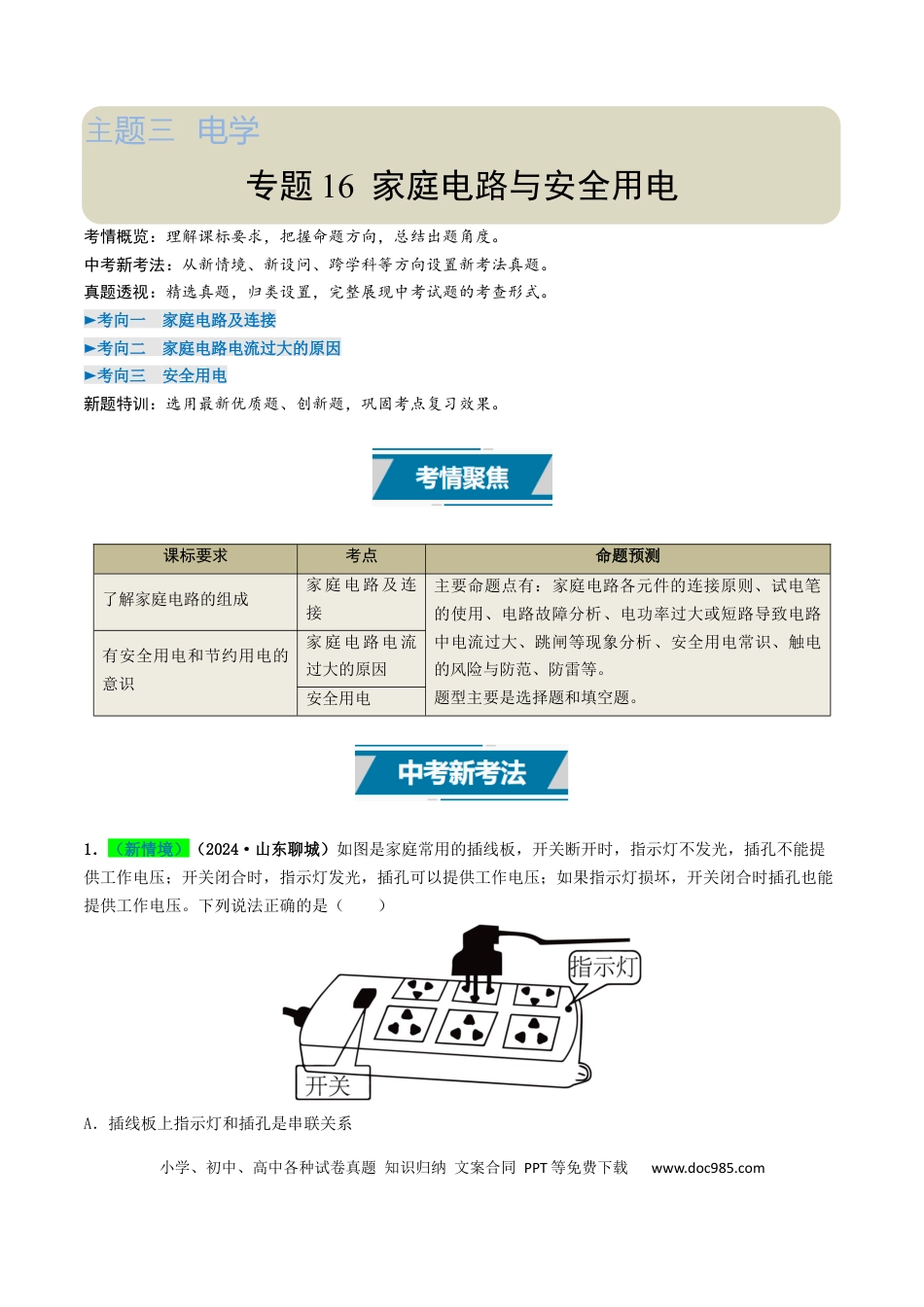

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com主题三电学专题16家庭电路与安全用电考情概览：理解课标要求，把握命题方向，总结出题角度。中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。真题透视：精选真题，归类设置，完整展现中考试题的考查形式。考向一►家庭电路及连接考向二►家庭电路电流过大的原因考向三►安全用电新题特训：选用最新优质题、创新题，巩固考点复习效果。课标要求考点命题预测了解家庭电路的组成家庭电路及连接主要命题点有：家庭电路各元件的连接原则、试电笔的使用、电路故障分析、电功率过大或短路导致电路中电流过大、跳闸等现象分析、安全用电常识、触电的风险与防范、防雷等。题型主要是选择题和填空题。有安全用电和节约用电的意识家庭电路电流过大的原因安全用电1．（新情境）（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是（）A．插线板上指示灯和插孔是串联关系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光C．插线板电线的绝缘皮破损，仍能安全使用D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流【答案】D【解析】A．根据如果指示灯损坏，开关闭合时插孔也能提供工作电压，可知指示灯和插孔是独立工作，互不影响，是并联，故A错误；B．开关闭合时用试电笔接触火线这一插孔，试电笔的氖管才会发光，若接触零线哪一个孔，试电笔的氖管不会发光，故B错误；C．插线板电线的绝缘皮破损，为了避免触电事故的发生，不能安全使用，故C错误；D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流，若超过，则会烧坏插线板，故D正确。故选D。2．（跨学科）（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（）A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头【答案】D【解析】A．湿抹布导电，用湿抹布擦拭充电插口容易触电，故A错误；B．含有杂质的水会导电，当充电电动车失火时，用水浇灭容易触电，故B错误；C．湿衣服导电，在充电的电动车上晾晒湿衣服容器触电，故C错误；D．充电结束，为避免触电，安全用电，应先断开开关，再拔下插头，故D正确。故选D。3．（新考法）（2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（）A．电风扇短路B．插座两孔短路小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．输电线甲a、b两点之间断路D．输电线甲b、c两点之间断路【答案】D【解析】A.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，若电风扇短路，LED灯与电风扇并联，电路处于短路状态都不能工作，故A不符合题意；B.若插座两孔短路，电路处于短路状态，电风扇和LED灯均不能正常工作，故B不符合题意；C.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，输电线甲a、b两点之间断路，电风扇和LED灯均能正常工作，故C不符合题意；D.若输电线甲b、c两点之间断路，则LED灯能正常工作，电风扇停止工作，用试电笔检测插座两孔，插座左孔通过ab连接到火线，氖管均发光，故D符合题意。故选D。考向一►家庭电路及连接1．（2024·陕西）如图，是规范连接的家庭电路的一部分。下列说法正确的是（）A．a点所在的进户线是零线B．若e点所在导线断路，三孔插座仍可安全使用C．断开开关S，用测电笔检测d点时，氖管发光D．闭合开关S，灯泡L不发光，是因为导线bc间断路【答案】C【解析】A．熔断器通常与进户线的火线相连，因此a点所在的进户...
