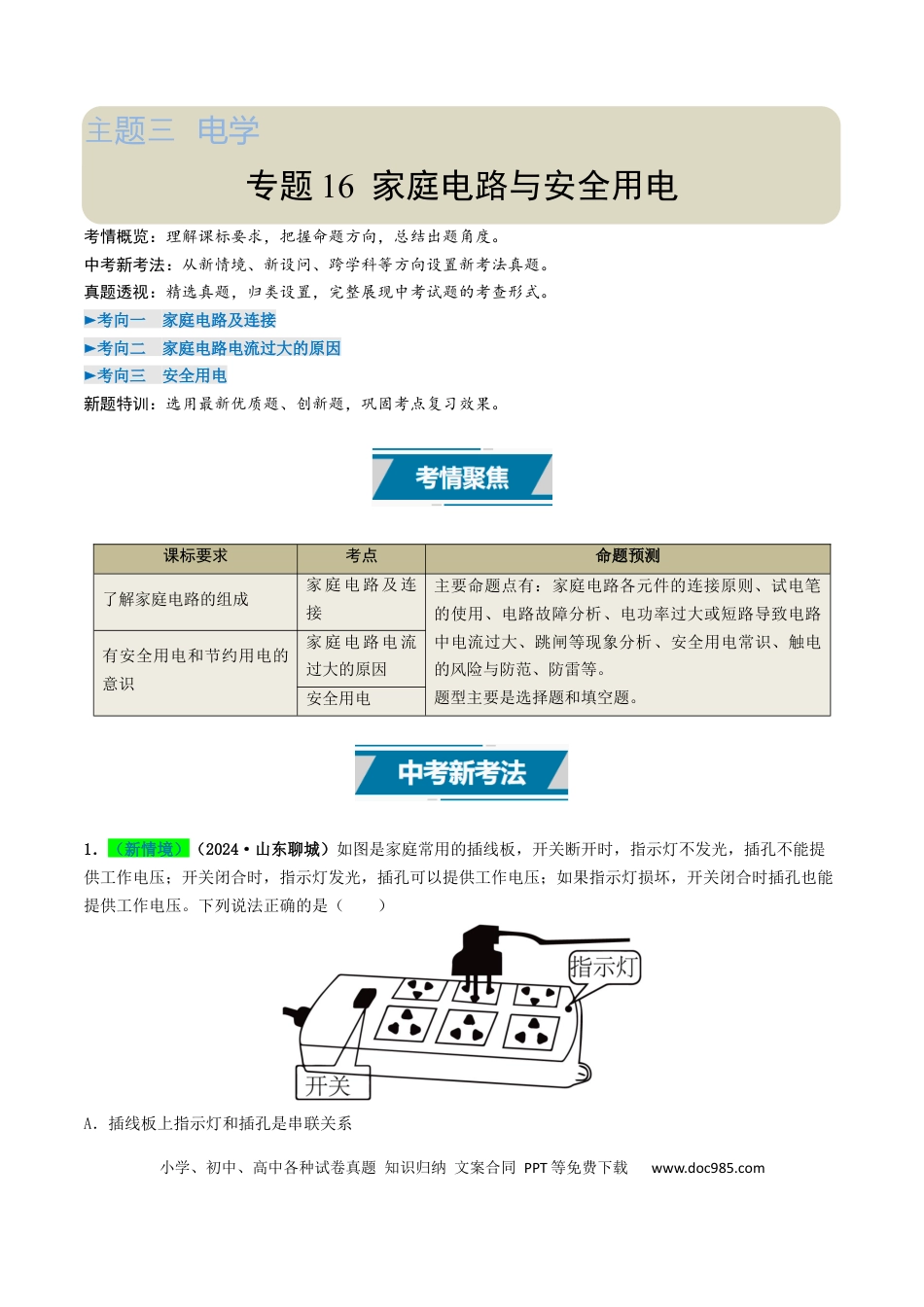

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com主题三电学专题16家庭电路与安全用电考情概览：理解课标要求，把握命题方向，总结出题角度。中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。真题透视：精选真题，归类设置，完整展现中考试题的考查形式。考向一►家庭电路及连接考向二►家庭电路电流过大的原因考向三►安全用电新题特训：选用最新优质题、创新题，巩固考点复习效果。课标要求考点命题预测了解家庭电路的组成家庭电路及连接主要命题点有：家庭电路各元件的连接原则、试电笔的使用、电路故障分析、电功率过大或短路导致电路中电流过大、跳闸等现象分析、安全用电常识、触电的风险与防范、防雷等。题型主要是选择题和填空题。有安全用电和节约用电的意识家庭电路电流过大的原因安全用电1．（新情境）（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是（）A．插线板上指示灯和插孔是串联关系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光C．插线板电线的绝缘皮破损，仍能安全使用D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流2．（跨学科）（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（）A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头3．（新考法）（2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（）A．电风扇短路B．插座两孔短路C．输电线甲a、b两点之间断路D．输电线甲b、c两点之间断路考向一►家庭电路及连接1．（2024·陕西）如图，是规范连接的家庭电路的一部分。下列说法正确的是（）A．a点所在的进户线是零线B．若e点所在导线断路，三孔插座仍可安全使用小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．断开开关S，用测电笔检测d点时，氖管发光D．闭合开关S，灯泡L不发光，是因为导线bc间断路2．（2024·山东潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（）A．导线b是火线B．电能表上计数器示数的单位是千瓦C．空气开关跳闸，原因可能是电路中出现短路D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线3．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。4．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。开关插孔发光二极管电阻小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解题技巧（1）家庭电路中，各元件的排列顺序是：进户线→电能表→闸刀开关→熔断器→电灯和插座。安装闸刀开关时，要竖直安装且让静触头在上面；熔断器串联在火线所在的干路上；开关一定要安装在火线与灯泡之间与灯泡串联，螺口灯泡尾部中心金属块接在与火线连接的开关上，螺旋接在零线上；插座要与用电器并联，接线原则是左孔接零线，右孔接火线，中间孔接地线（两孔插座没有接地线插孔）。（2）试电笔使用时，用手接触笔尾金属体，如图所示。将笔尖接触被测电路，若碰到的是火线，则氖管发光；若碰到的是零线，则氖管就不会发光。（3）家庭电路的故障一般有以下三种类型：①保险丝熔断或火线断开。用电器不工作...
