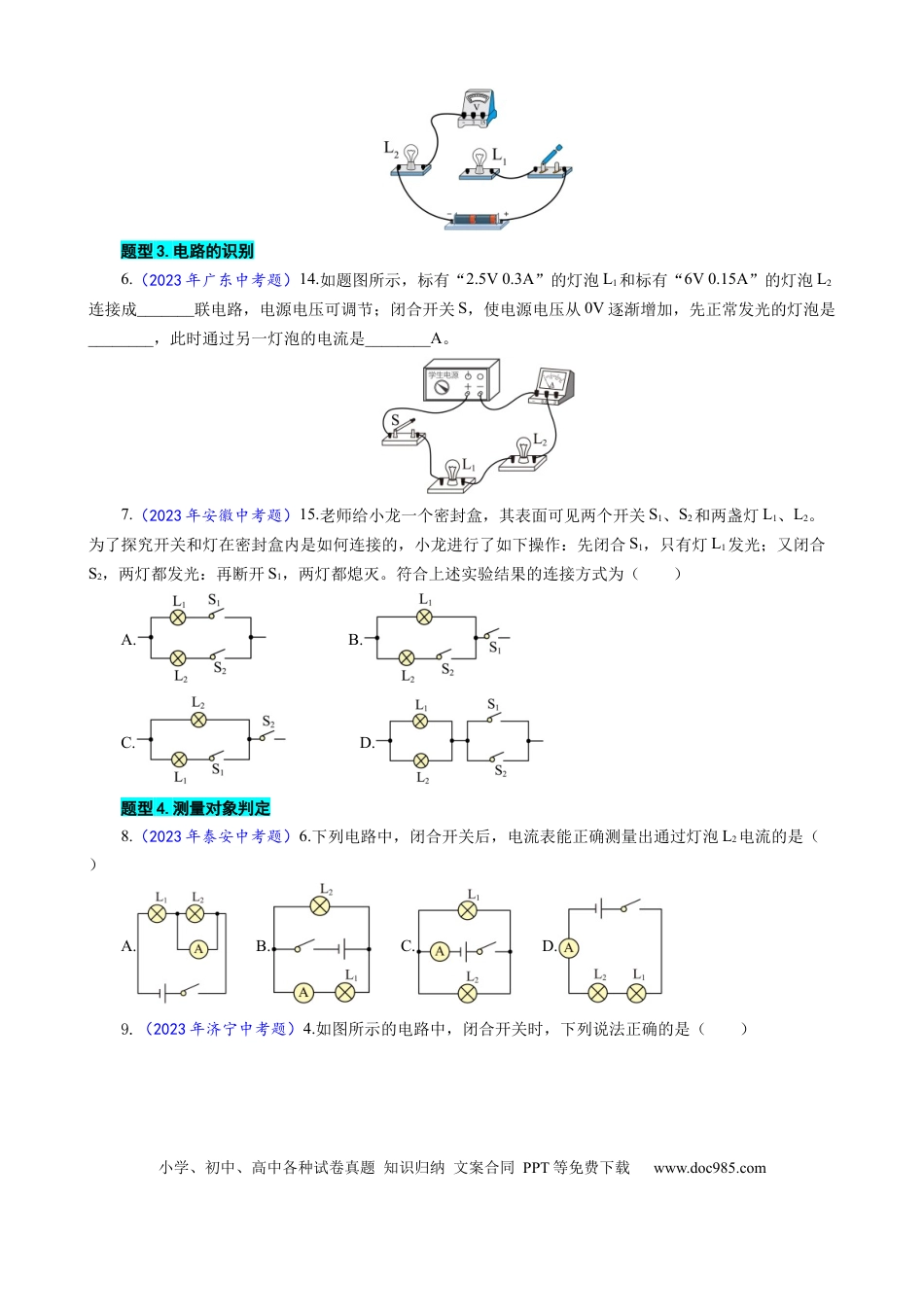

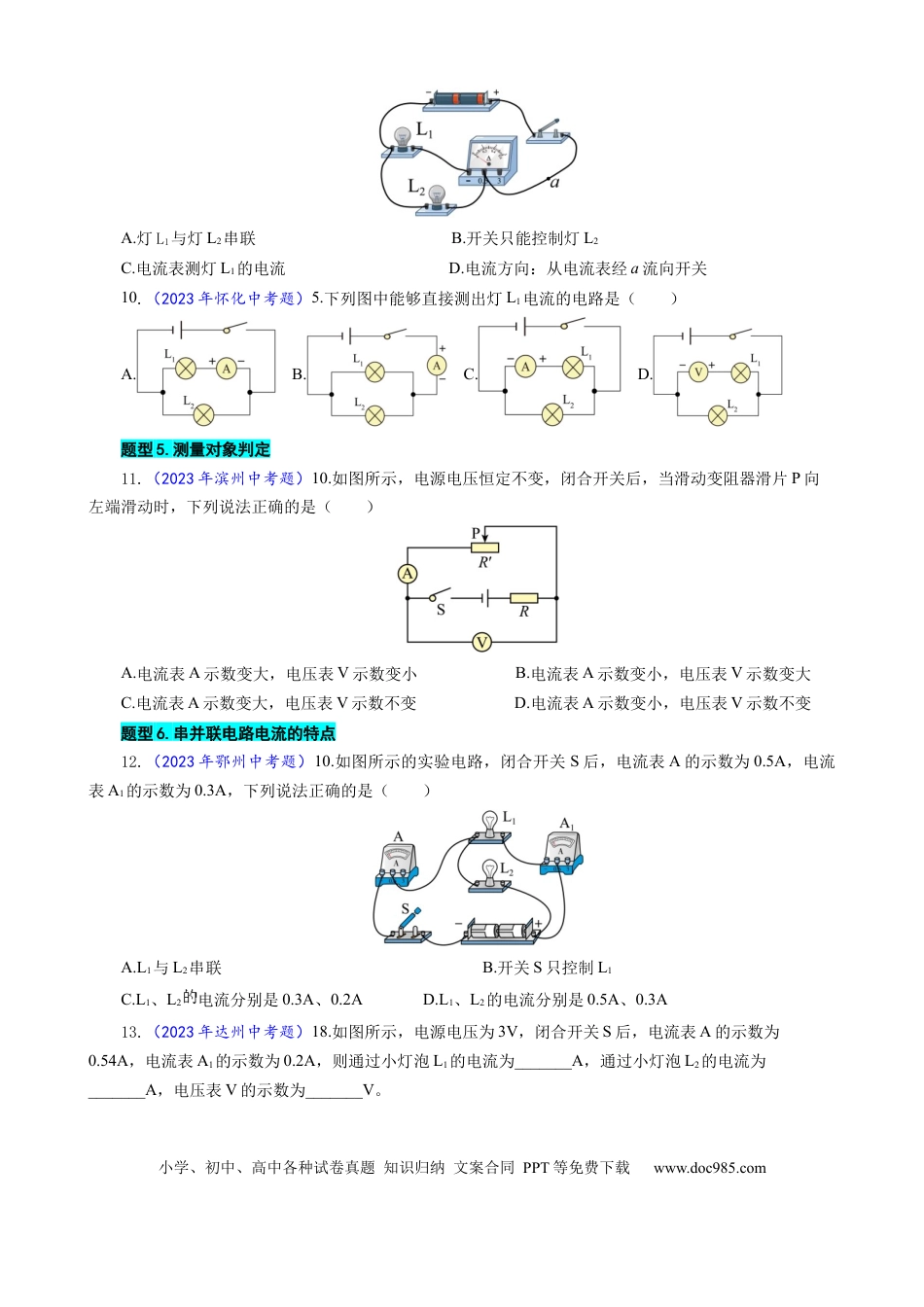

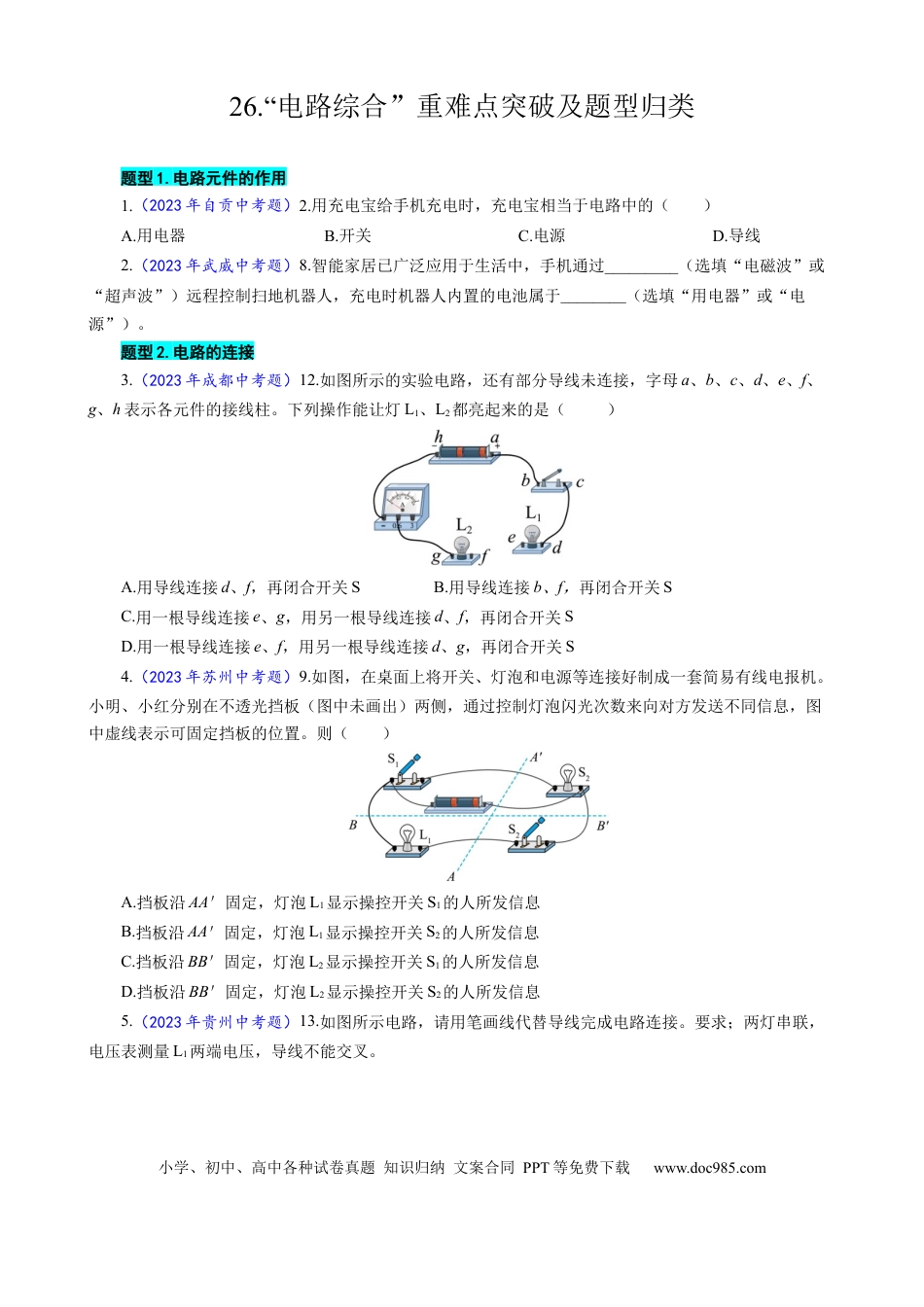

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com26.“电路综合”重难点突破及题型归类题型1.电路元件的作用1.（2023年自贡中考题）2.用充电宝给手机充电时，充电宝相当于电路中的（）A.用电器B.开关C.电源D.导线2.（2023年武威中考题）8.智能家居已广泛应用于生活中，手机通过_________（选填“电磁波”或“超声波”）远程控制扫地机器人，充电时机器人内置的电池属于________（选填“用电器”或“电源”）。题型2.电路的连接3.（2023年成都中考题）12.如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L1、L2都亮起来的是（）A.用导线连接d、f，再闭合开关SB.用导线连接b、f，再闭合开关SC.用一根导线连接e、g，用另一根导线连接d、f，再闭合开关SD.用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S4.（2023年苏州中考题）9.如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（）A.挡板沿AA＇固定，灯泡L1显示操控开关S1的人所发信息B.挡板沿AA＇固定，灯泡L1显示操控开关S2的人所发信息C.挡板沿BB＇固定，灯泡L2显示操控开关S1的人所发信息D.挡板沿BB＇固定，灯泡L2显示操控开关S2的人所发信息5.（2023年贵州中考题）13.如图所示电路，请用笔画线代替导线完成电路连接。要求；两灯串联，电压表测量L1两端电压，导线不能交叉。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题型3.电路的识别6.（2023年广东中考题）14.如题图所示，标有“2.5V0.3A”的灯泡L1和标有“6V0.15A”的灯泡L2连接成_______联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是________，此时通过另一灯泡的电流是________A。7.（2023年安徽中考题）15.老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式为（）A.B.C.D.题型4.测量对象判定8.（2023年泰安中考题）6.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）A.B.C.D.9.（2023年济宁中考题）4.如图所示的电路中，闭合开关时，下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.灯L1与灯L2串联B.开关只能控制灯L2C.电流表测灯L1的电流D.电流方向：从电流表经a流向开关10.（2023年怀化中考题）5.下列图中能够直接测出灯L1电流的电路是（）A.B.C.D.题型5.测量对象判定11.（2023年滨州中考题）10.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（）A.电流表A示数变大，电压表V示数变小B.电流表A示数变小，电压表V示数变大C.电流表A示数变大，电压表V示数不变D.电流表A示数变小，电压表V示数不变题型6.串并联电路电流的特点12.（2023年鄂州中考题）10.如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（）A.L1与L2串联B.开关S只控制L1C.L1、L2电流分别是0.3A、0.2AD.L1、L2的电流分别是0.5A、0.3A13.（2023年达州中考题）18.如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为_______A，通过小灯泡L2的电流为_______A，电压表V的示数为_______V。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题型7.电路故障——局部短，短不亮；整体短，烧电源14.（2023年内江中考题）11.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（）A.L1短路B.L1断路C.L2短路D.L2断路15.（2023年泰安中考题）8.如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2...
