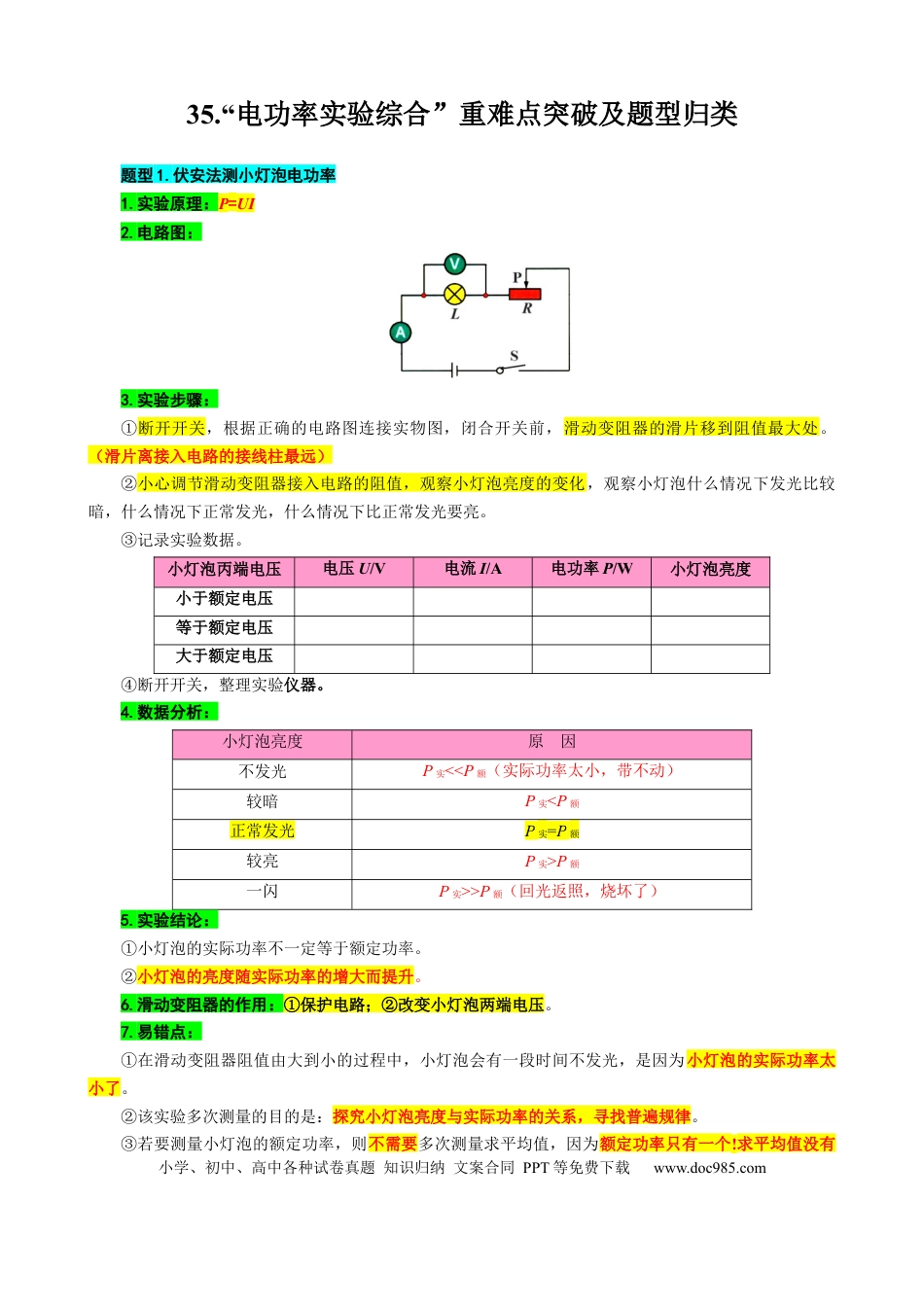

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com35.“电功率实验综合”重难点突破及题型归类题型1.伏安法测小灯泡电功率1.实验原理：P=UI2.电路图：3.实验步骤：①断开开关，根据正确的电路图连接实物图，闭合开关前，滑动变阻器的滑片移到阻值最大处。（滑片离接入电路的接线柱最远）②小心调节滑动变阻器接入电路的阻值，观察小灯泡亮度的变化，观察小灯泡什么情况下发光比较暗，什么情况下正常发光，什么情况下比正常发光要亮。③记录实验数据。小灯泡丙端电压电压U/V电流I/A电功率P/W小灯泡亮度小于额定电压等于额定电压大于额定电压④断开开关，整理实验仪器。4.数据分析：小灯泡亮度原因不发光P实<<P额（实际功率太小，带不动）较暗P实<P额正常发光P实=P额较亮P实>P额一闪P实>>P额（回光返照，烧坏了）5.实验结论：①小灯泡的实际功率不一定等于额定功率。②小灯泡的亮度随实际功率的增大而提升。6.滑动变阻器的作用：①保护电路；②改变小灯泡两端电压。7.易错点：①在滑动变阻器阻值由大到小的过程中，小灯泡会有一段时间不发光，是因为小灯泡的实际功率太小了。②该实验多次测量的目的是：探究小灯泡亮度与实际功率的关系，寻找普遍规律。③若要测量小灯泡的额定功率，则不需要多次测量求平均值，因为额定功率只有一个!求平均值没有小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com意义。题型2.特殊方法测小灯泡额定功率（U额已知）1.双伏法利用R0求电流，L与R0串联，。①调节滑动变阻器，使电压表V1的示数为小灯泡额定电压U额。②读出此时电压表V2的示数为U2。③小灯泡额定功率的表达式为：2.单伏法利用R0求电流，L与R0串联，。①闭合S、S1，调节滑动变阻器，使电压表V1的示数为小灯泡额定电压U额。（L、R0和RP串联，V测UL）②断开S1，闭合S2，读出此时电压表的示数为U2。（L、R0和RP串联，V测UL+UR0）③小灯泡额定功率的表达式为：解题关键：原理：P额=U额I额思路：①确保小灯泡在额定电压下发光，即UL实=U额。②想办法测出此时流经小灯泡的电流。③利用公式P额=U额I额写出额定功率的表达式。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.双安法利用R0和A1组合确定电压，当UR0=UL=I1R0=U额时，开始读数。①调节滑动变阻器，使电流表A1的示数为，此时，L两端电压为额定电压。②读出此时电流表A2的示数为I2，L与R0并联，灯泡电流IL=I2－I1。③小灯泡额定功率的表达式为：4.单安法利用R0和A组合确定电压，当UR0=UL=I1R0=U额时，开始读数。①闭合S、S1，调节滑动变阻器，使电流表A1的示数为。（L与R0并联，A测IR0=I1）②断开S1，闭合S2，读出此时电流表的示数为I2。（L与R0并联，A测二者总电流IL=I2－I1）③小灯泡额定功率的表达式为：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
