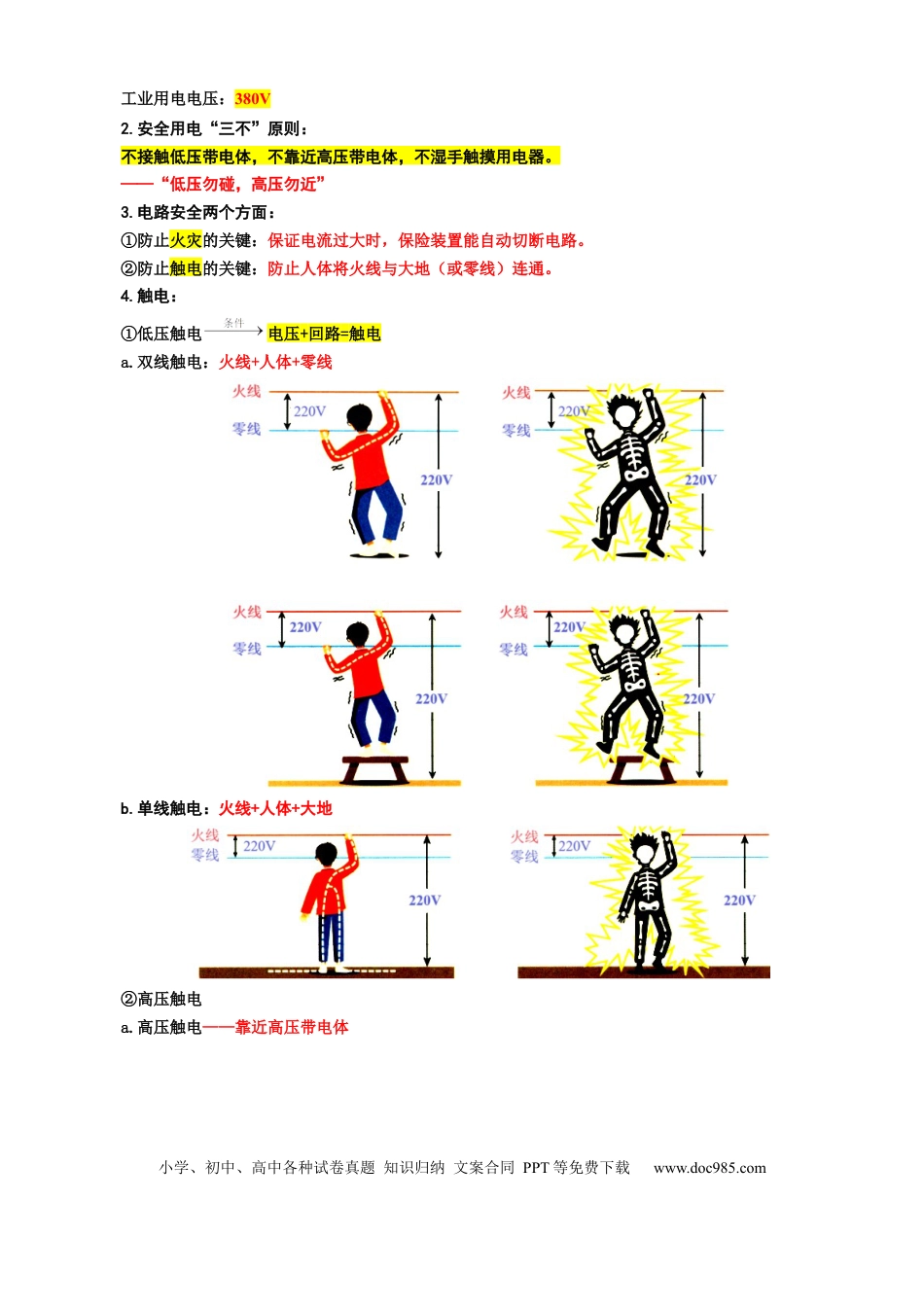

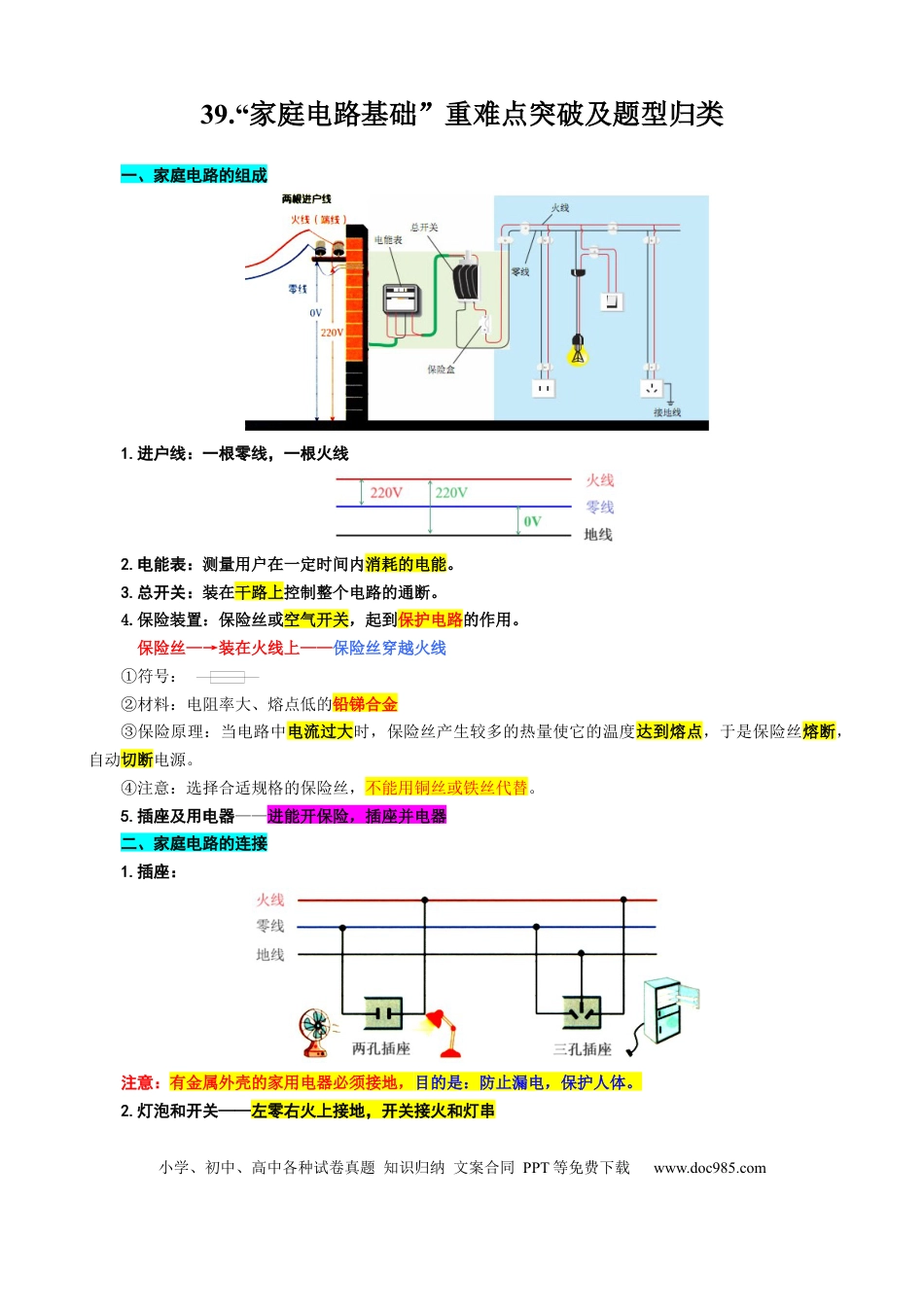

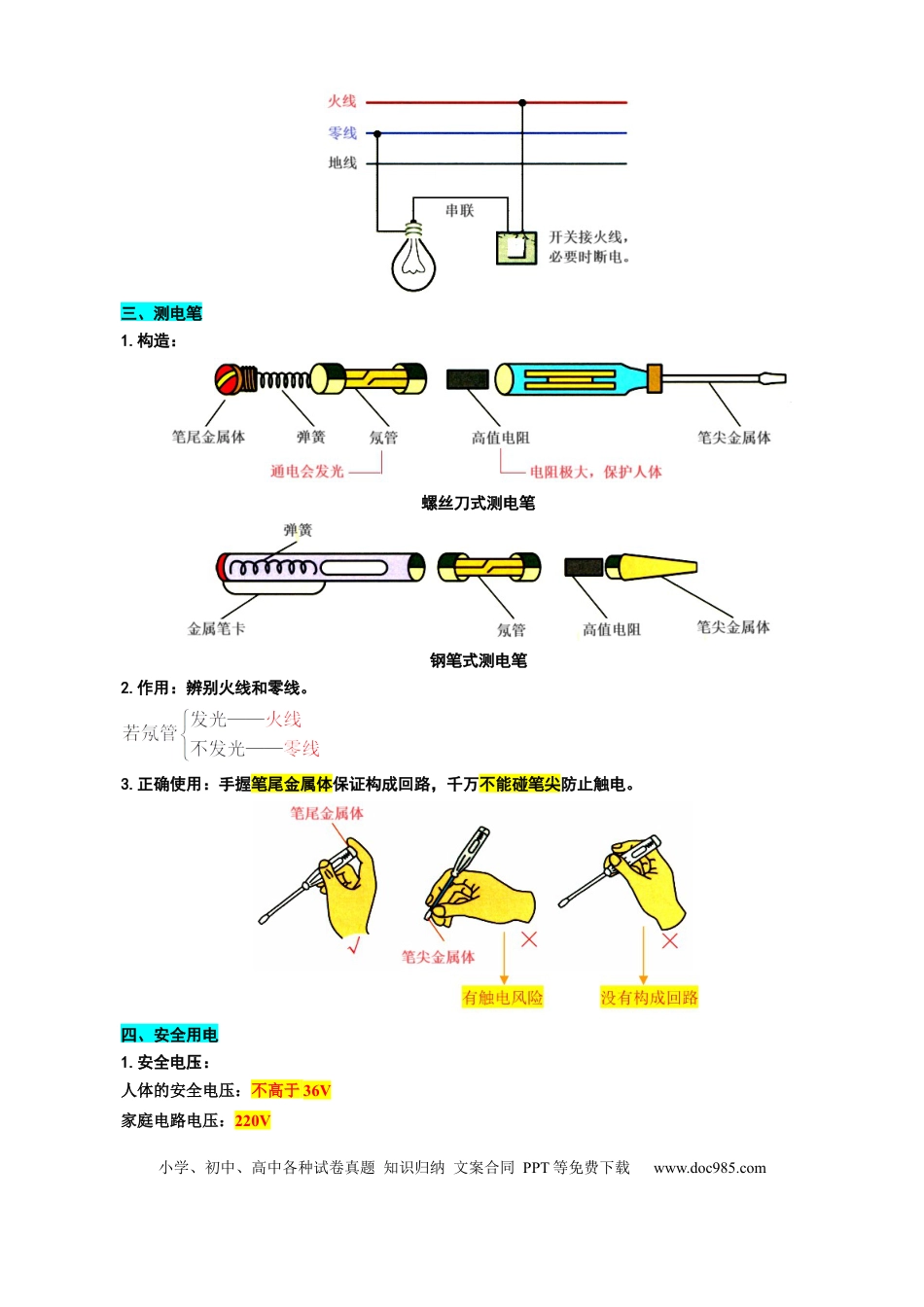

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com39.“家庭电路基础”重难点突破及题型归类一、家庭电路的组成1.进户线：一根零线，一根火线2.电能表：测量用户在一定时间内消耗的电能。3.总开关：装在干路上控制整个电路的通断。4.保险装置：保险丝或空气开关，起到保护电路的作用。保险丝—→装在火线上——保险丝穿越火线①符号：②材料：电阻率大、熔点低的铅锑合金③保险原理：当电路中电流过大时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电源。④注意：选择合适规格的保险丝，不能用铜丝或铁丝代替。5.插座及用电器——进能开保险，插座并电器二、家庭电路的连接1.插座：注意：有金属外壳的家用电器必须接地，目的是：防止漏电，保护人体。2.灯泡和开关——左零右火上接地，开关接火和灯串小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com三、测电笔1.构造：螺丝刀式测电笔钢笔式测电笔2.作用：辨别火线和零线。3.正确使用：手握笔尾金属体保证构成回路，千万不能碰笔尖防止触电。四、安全用电1.安全电压：人体的安全电压：不高于36V家庭电路电压：220V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com工业用电电压：380V2.安全用电“三不”原则：不接触低压带电体，不靠近高压带电体，不湿手触摸用电器。——“低压勿碰，高压勿近”3.电路安全两个方面：①防止火灾的关键：保证电流过大时，保险装置能自动切断电路。②防止触电的关键：防止人体将火线与大地（或零线）连通。4.触电：①低压触电电压+回路=触电a.双线触电：火线+人体+零线b.单线触电：火线+人体+大地②高压触电a.高压触电——靠近高压带电体小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comb.跨步电压触电——断线触地，双脚着地站其周围五、家庭电路故障分析1.跳闸型原因：a.总功率过大大功率用电器b.短路谁接进电路导致跳闸，就是谁短路。常见情况：插头刚插上就跳闸——插头短路；某用电器的开关刚闭合就跳闸——该用电器短路。例1.小明同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了，导致上述现象的原因是（B）A.插头和插座接触不良B.电路中用电器总功率过大C.空调机内部断路D.控制空调机的开关短路解析：题目关键词：大功率用电器：3kW的空调。A、C电路中出现断路，总功率减小，熔丝不会断。D控制空调机的开关短路，只会造成开关一直闭合。例2.小李同学把写字桌上的台灯插头插入插座，刚一闭合台灯开关，家中所有照明灯突然全熄灭，检查发现总开关已跳闸，则故障可能（B）A.台灯插头处短路B.台灯灯泡处短路C.台灯灯丝断了D.插座处短路解析：接入台灯—→其它全灭—→台灯把其它灯短咱了—→电路中电流过大—→跳闸。2.利用测电笔现象：插座两孔氖管均发光：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例3.如图所示正席发光的两灯突然全部熄灭，小芳先检查保险丝，保险丝完好，再用测电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（D）A.进户火线断了B.插座发生短路了C.某盏灯丝烧断了D.进产户零线断了解析：氖氩管均发光—→左孔按图中橙色线路与火线相连—→进户零线断了3.利用灯泡①闭合S和S1，L0与L1串联，若校验灯L0正常发光，说明L1短路.L0分走了全部220V电压②闭合S和S2，L0与L2串联，若校验灯L0和L2都能发光，说明L2完好串联分压，此时两灯都不是正常发光→两灯发光较暗③闭合S和S3，L0与L3串联，若校验灯L0不亮，说明L3断路小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
