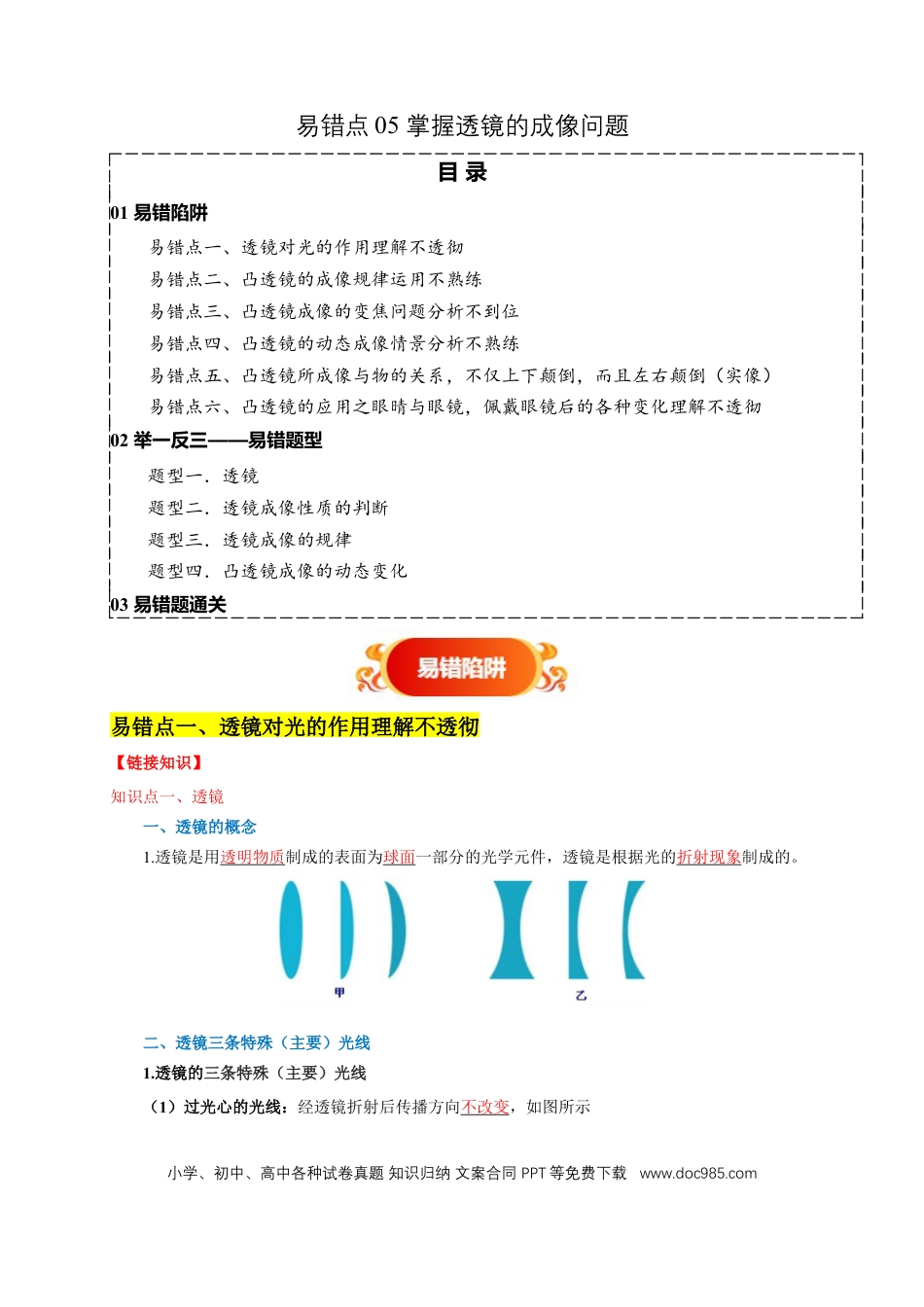

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com易错点05掌握透镜的成像问题目录01易错陷阱易错点一、透镜对光的作用理解不透彻易错点二、凸透镜的成像规律运用不熟练易错点三、凸透镜成像的变焦问题分析不到位易错点四、凸透镜的动态成像情景分析不熟练易错点五、凸透镜所成像与物的关系，不仅上下颠倒，而且左右颠倒（实像）易错点六、凸透镜的应用之眼晴与眼镜，佩戴眼镜后的各种变化理解不透彻02举一反三——易错题型题型一．透镜题型二．透镜成像性质的判断题型三．透镜成像的规律题型四．凸透镜成像的动态变化03易错题通关易错点一、透镜对光的作用理解不透彻【链接知识】知识点一、透镜一、透镜的概念1.透镜是用透明物质制成的表面为球面一部分的光学元件，透镜是根据光的折射现象制成的。二、透镜三条特殊（主要）光线1.透镜的三条特殊（主要）光线（1）过光心的光线：经透镜折射后传播方向不改变，如图所示小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com过光心的光线（2）平行于主光轴的光线：经凸透镜折射后经过另一侧焦点；经凹透镜折射后向外发散，但其反向延长线过同侧焦点，所示。平行于主轴的光线（3）经过或射向焦点的光线：经过凸透镜焦点的光线经凸透镜折射后平行于主光轴；射向异侧焦点的光线经凹透镜折射后平行于主光轴，所示。过焦点的光线知识点二、实像和虚像的区别类别定义表现实例实像实际光线会聚而成能用光屏承接，能被眼睛观察虚像反射（或折射）光线的反向延长线相交而成不能用光屏承接，能被眼睛观察【陷阱分析】一、透镜基本概念理解误区1、凸透镜与凹透镜特点混淆：凸透镜中间厚、边缘薄，对光线有会聚作用；凹透镜中间薄、边缘厚，对光线有发散作用。2、会聚与发散概念误判：有些同学对会聚和发散的概念理解不清晰，认为经过凸透镜的光线就一定是会聚光线，经过凹透镜的光线就一定是发散光线。实际上，会聚作用是指光线经透镜折射后，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com比原来更靠近主光轴；发散作用是指光线经透镜折射后，比原来更远离主光轴。二、特殊光线折射路径易错点1、平行于主光轴光线折射错误：平行于主光轴的光线经凸透镜折射后，会聚于焦点；经凹透镜折射后，其折射光线的反向延长线通过焦点。2、过光心光线理解偏差：过光心的光线传播方向不变，这是透镜的一个重要特性。三、实际应用场景判断失误1、生活中透镜应用原理混淆：在生活中，有很多透镜的应用场景，如放大镜、近视眼镜、远视眼镜等。2、复杂光学系统分析错误：在分析投影仪、显微镜、望远镜等复杂光学系统时，涉及多个透镜对光线的作用，部分同学不能清晰梳理光线传播路径和成像原理。【解题技巧】一、快速判断透镜类型与作用1、依据结构判断类型：遇到判断透镜类型的题目，第一时间观察透镜的结构。若中间厚、边缘薄，那就是凸透镜；若中间薄、边缘厚，则为凹透镜。2、理解会聚与发散本质：分析光线经透镜折射后的传播方向时，紧扣会聚和发散的本质含义。二、准确绘制特殊光线折射路径1、平行光折射技巧：绘制平行于主光轴光线的折射光路时，若是凸透镜，折射光线直接会聚于焦点；若是凹透镜，折射光线的反向延长线通过焦点。2、过光心光线处理：在任何复杂的光路分析中，只要光线过光心，其传播方向就一定不变。易错点二、凸透镜的成像规律运用不熟练易错点三、凸透镜成像的变焦问题分析不到位易错点四、凸透镜的动态成像情景分析不熟练易错点五、凸透镜所成像与物的关系，不仅上下颠倒，而且左右颠倒（实像）易错点六、凸透镜的应用之眼晴与眼镜，佩戴眼镜后的各种变化理解不透彻【链接知识】知识点三、透镜成像的规律1.凸透镜成像规律如图是常见凸透镜成像规律光路图，详见下表小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com成像条件物距（u）成像的性质像距（v）应用u2f﹥倒立、缩小的实像fv2f﹤﹤照相机（图a）u=2f倒立、等大的实像v=2f图dfu2f﹤﹤倒立、放大的实像v2f﹥投影仪（图b）u=f不成像射出的是平行光线0uf﹤﹤正立、放大的虚像vf...
