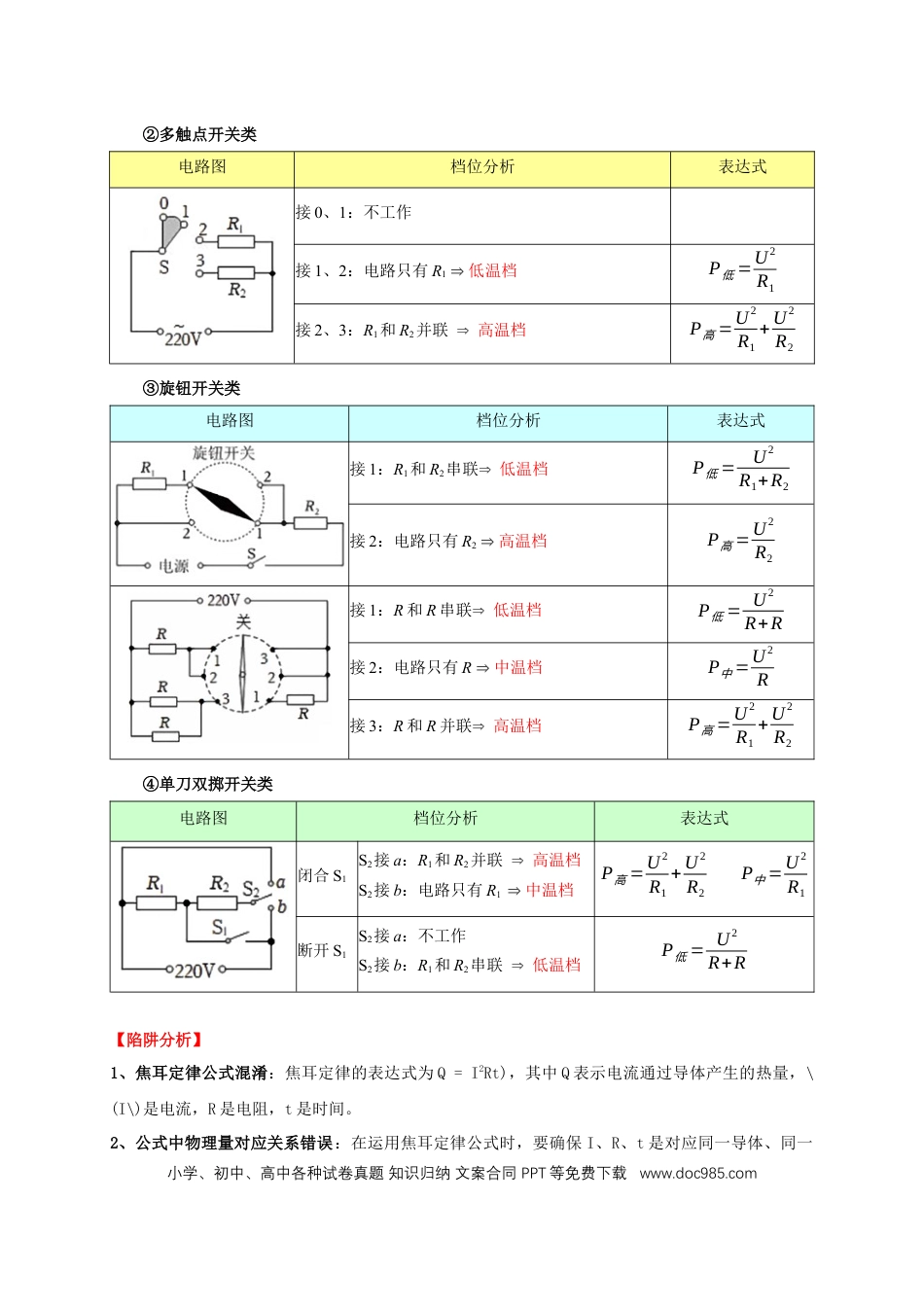

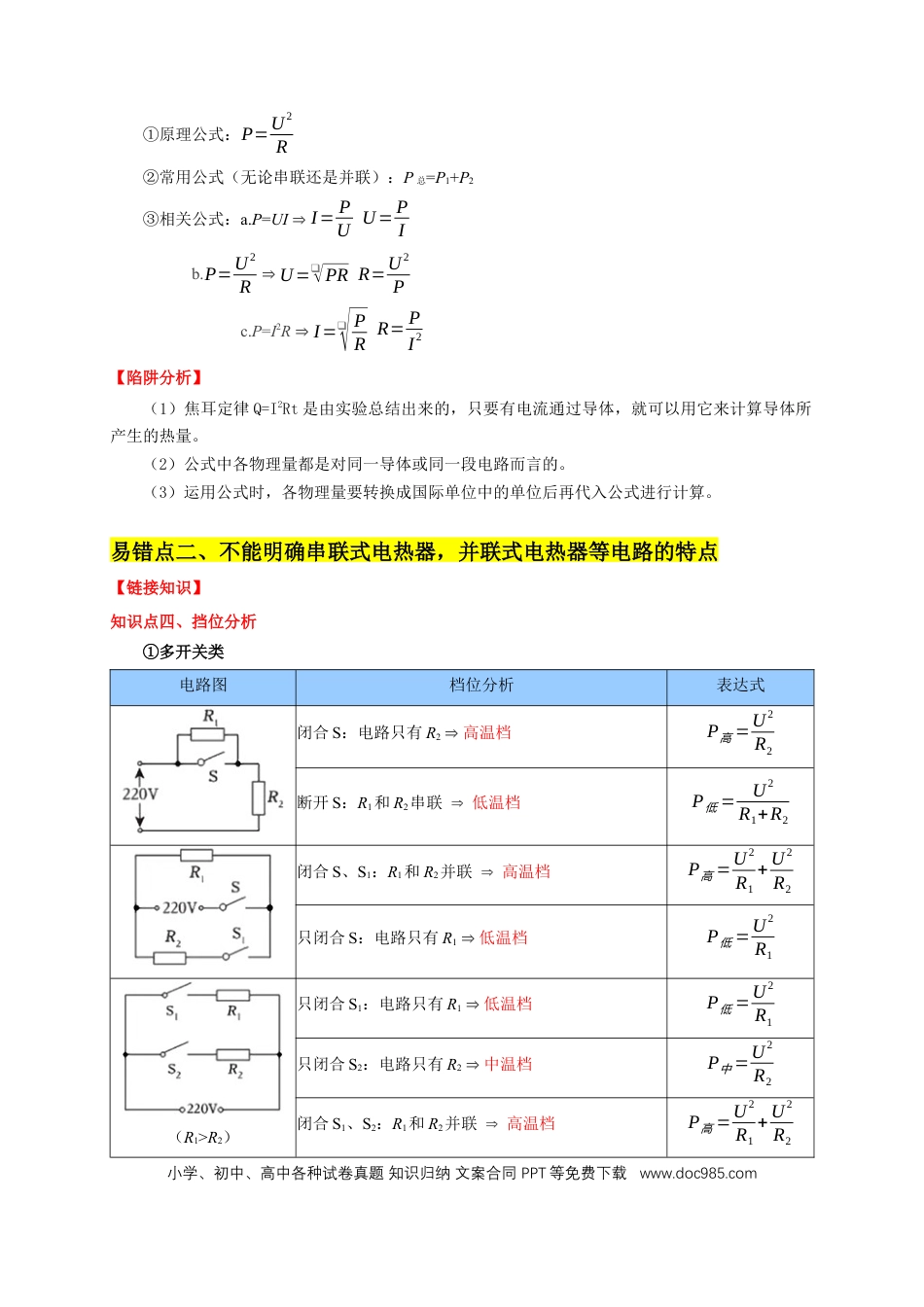

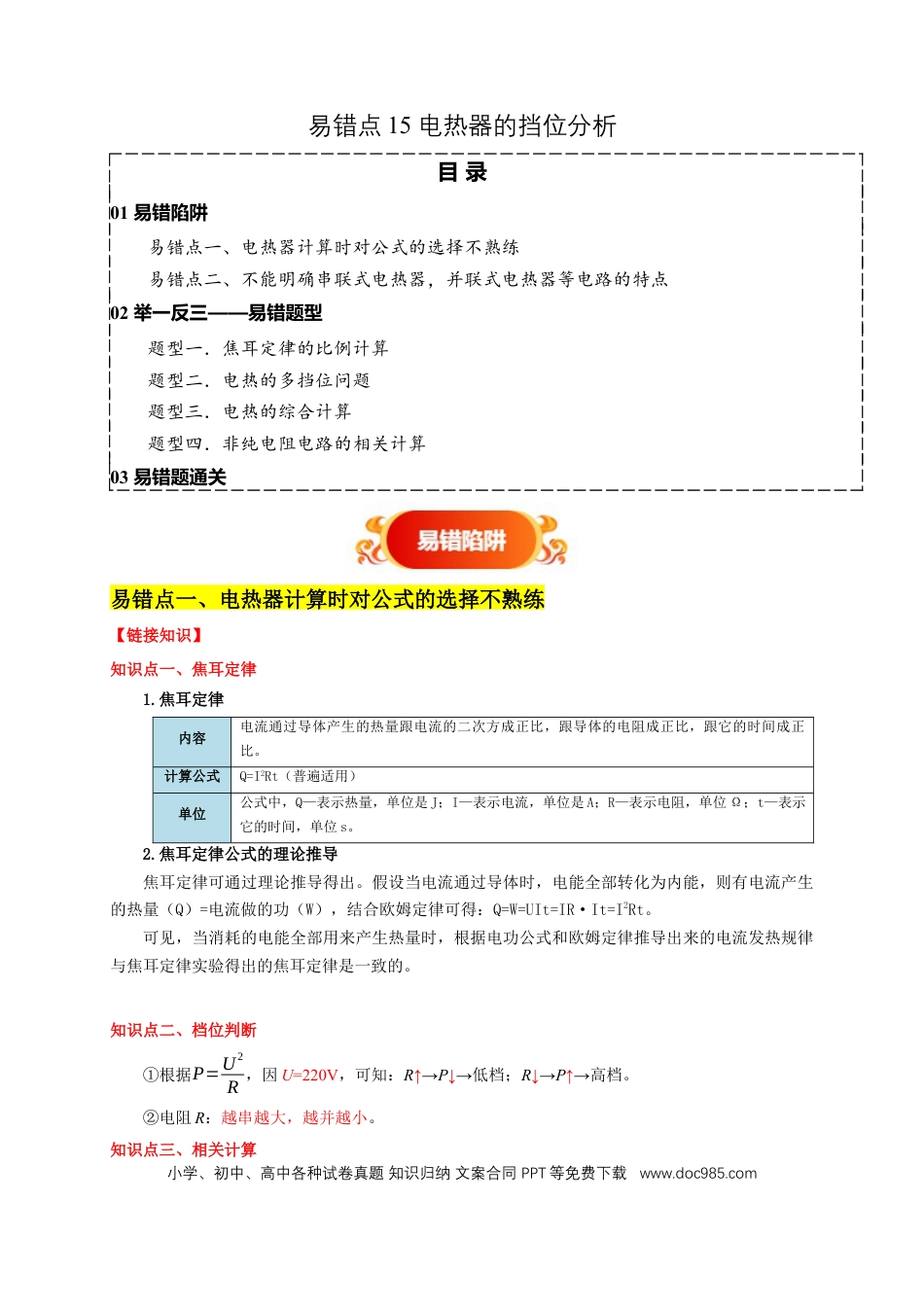

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com易错点15电热器的挡位分析目录01易错陷阱易错点一、电热器计算时对公式的选择不熟练易错点二、不能明确串联式电热器，并联式电热器等电路的特点02举一反三——易错题型题型一．焦耳定律的比例计算题型二．电热的多挡位问题题型三．电热的综合计算题型四．非纯电阻电路的相关计算03易错题通关易错点一、电热器计算时对公式的选择不熟练【链接知识】知识点一、焦耳定律1.焦耳定律内容电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟它的时间成正比。计算公式Q=I2Rt（普遍适用）单位公式中，Q—表示热量，单位是J；I—表示电流，单位是A；R—表示电阻，单位Ω；t—表示它的时间，单位s。2.焦耳定律公式的理论推导焦耳定律可通过理论推导得出。假设当电流通过导体时，电能全部转化为内能，则有电流产生的热量（Q）=电流做的功（W），结合欧姆定律可得：Q=W=UIt=IR·It=I2Rt。可见，当消耗的电能全部用来产生热量时，根据电功公式和欧姆定律推导出来的电流发热规律与焦耳定律实验得出的焦耳定律是一致的。知识点二、档位判断①根据P=U2R，因U=220V，可知：R↑→P↓→低档；R↓→P↑→高档。②电阻R：越串越大，越并越小。知识点三、相关计算小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com①原理公式：P=U2R②常用公式（无论串联还是并联）：P总=P1+P2③相关公式：a.P=UI⇒I=PUU=PIb.P=U2R⇒U=❑√PRR=U2Pc.P=I2R⇒I=❑√PRR=PI2【陷阱分析】（1）焦耳定律Q=I2Rt是由实验总结出来的，只要有电流通过导体，就可以用它来计算导体所产生的热量。（2）公式中各物理量都是对同一导体或同一段电路而言的。（3）运用公式时，各物理量要转换成国际单位中的单位后再代入公式进行计算。易错点二、不能明确串联式电热器，并联式电热器等电路的特点【链接知识】知识点四、挡位分析①多开关类电路图档位分析表达式闭合S：电路只有R2⇒高温档P高=U2R2断开S：R1和R2串联⇒低温档P低=U2R1+R2闭合S、S1：R1和R2并联⇒高温档P高=U2R1+U2R2只闭合S：电路只有R1⇒低温档P低=U2R1（R1>R2）只闭合S1：电路只有R1⇒低温档P低=U2R1只闭合S2：电路只有R2⇒中温档P中=U2R2闭合S1、S2：R1和R2并联⇒高温档P高=U2R1+U2R2小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②多触点开关类电路图档位分析表达式接0、1：不工作接1、2：电路只有R1⇒低温档P低=U2R1接2、3：R1和R2并联⇒高温档P高=U2R1+U2R2③旋钮开关类电路图档位分析表达式接1：R1和R2串联⇒低温档P低=U2R1+R2接2：电路只有R2⇒高温档P高=U2R2接1：R和R串联⇒低温档P低=U2R+R接2：电路只有R⇒中温档P中=U2R接3：R和R并联⇒高温档P高=U2R1+U2R2④单刀双掷开关类电路图档位分析表达式闭合S1S2接a：R1和R2并联⇒高温档S2接b：电路只有R1⇒中温档P高=U2R1+U2R2P中=U2R1断开S1S2接a：不工作S2接b：R1和R2串联⇒低温档P低=U2R+R【陷阱分析】1、焦耳定律公式混淆：焦耳定律的表达式为Q=I2Rt)，其中Q表示电流通过导体产生的热量，\(I\)是电流，R是电阻，t是时间。2、公式中物理量对应关系错误：在运用焦耳定律公式时，要确保I、R、t是对应同一导体、同一小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com时间段的物理量。有些同学在解题时，会将不同导体的电流、电阻和时间代入同一个公式。【解题技巧】必须严格分析题目所给信息确定电热器的挡位情形，选取合适的公式分析计算。题型一．焦耳定律的比例计算1.如图所示为电阻R1和R2的IU﹣图像，下列说法正确的是（）A．R2的阻值为10ΩB．两电阻串联与并联的总阻值之比为9：4C．将它们串联接入电路，R1与R2两端电压之比为1：2D．将它们并联接入电路，相同时间内，R1与R2产生的热量之比为1：2【解答】解：A、根据I¿UR得R1的阻值为：R1¿U1I1=1.0V0.10A=¿10Ω，R2的阻值为：R2¿U2I2=1.0V0.20A=¿5Ω，故A错误；B、两电阻串联的总电阻为：R串＝R1+R2＝10Ω+5Ω＝15Ω，并联的总阻值为：小学、初中、高中各种试卷真题知识归纳文案合同PPT...
