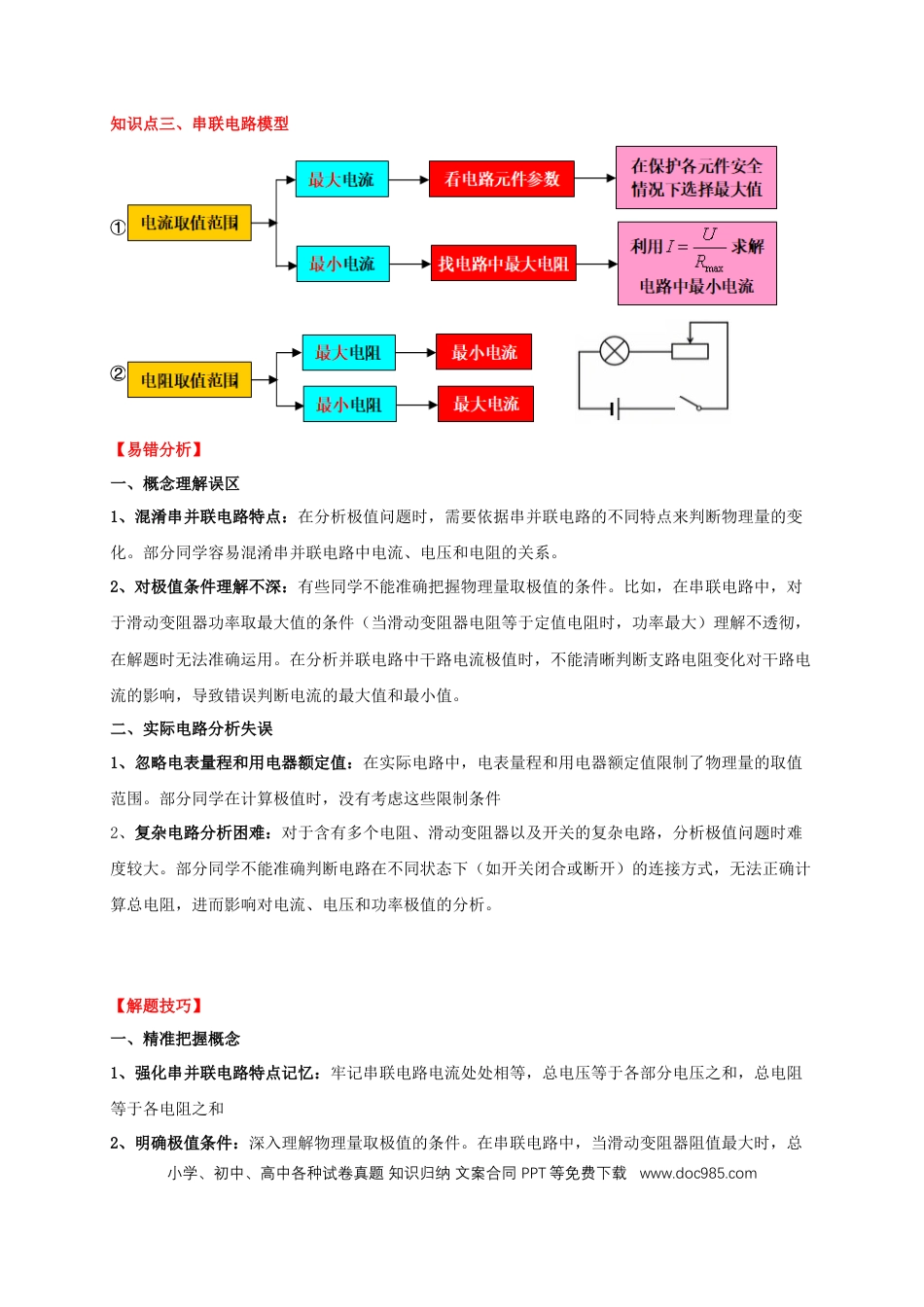

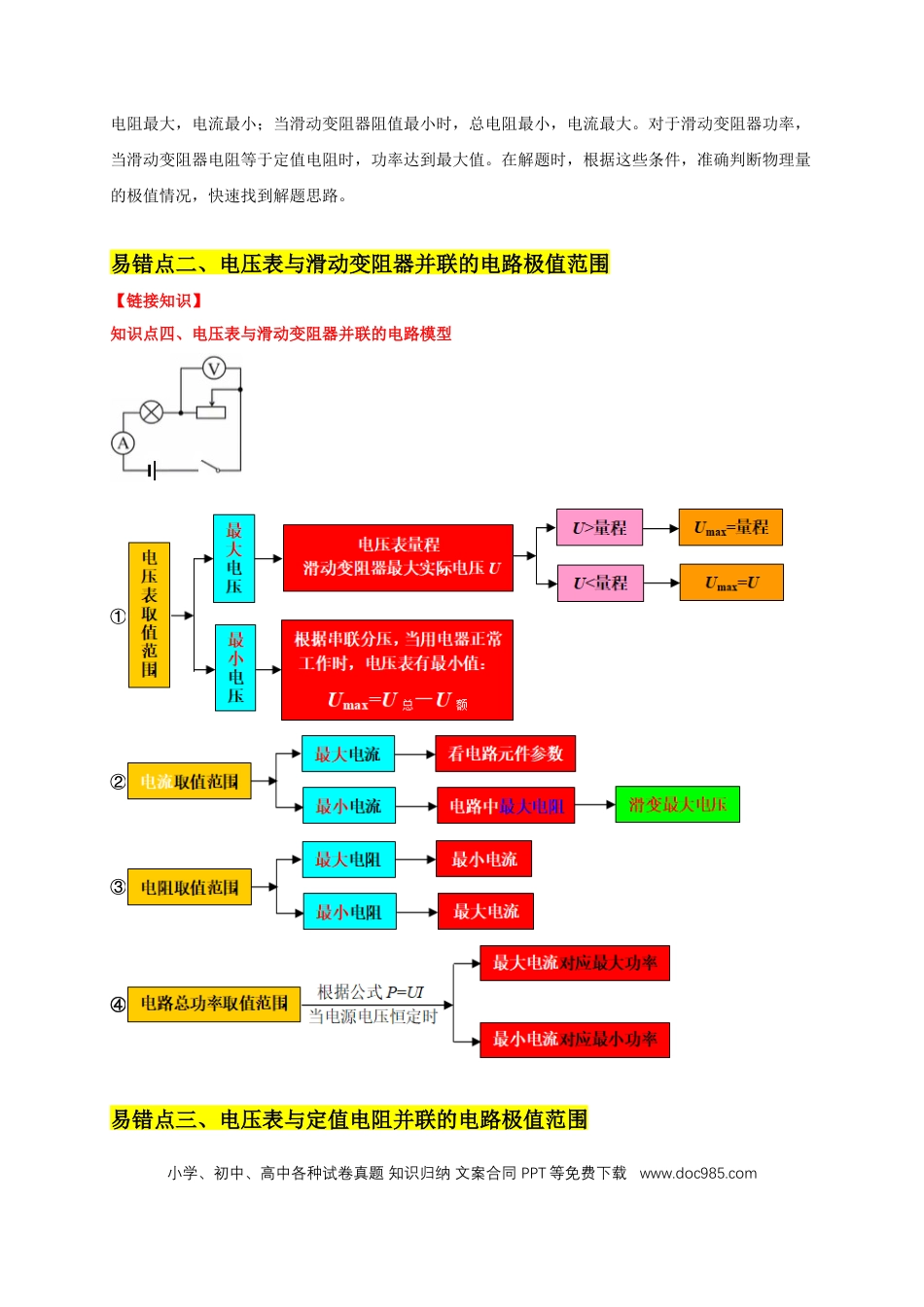

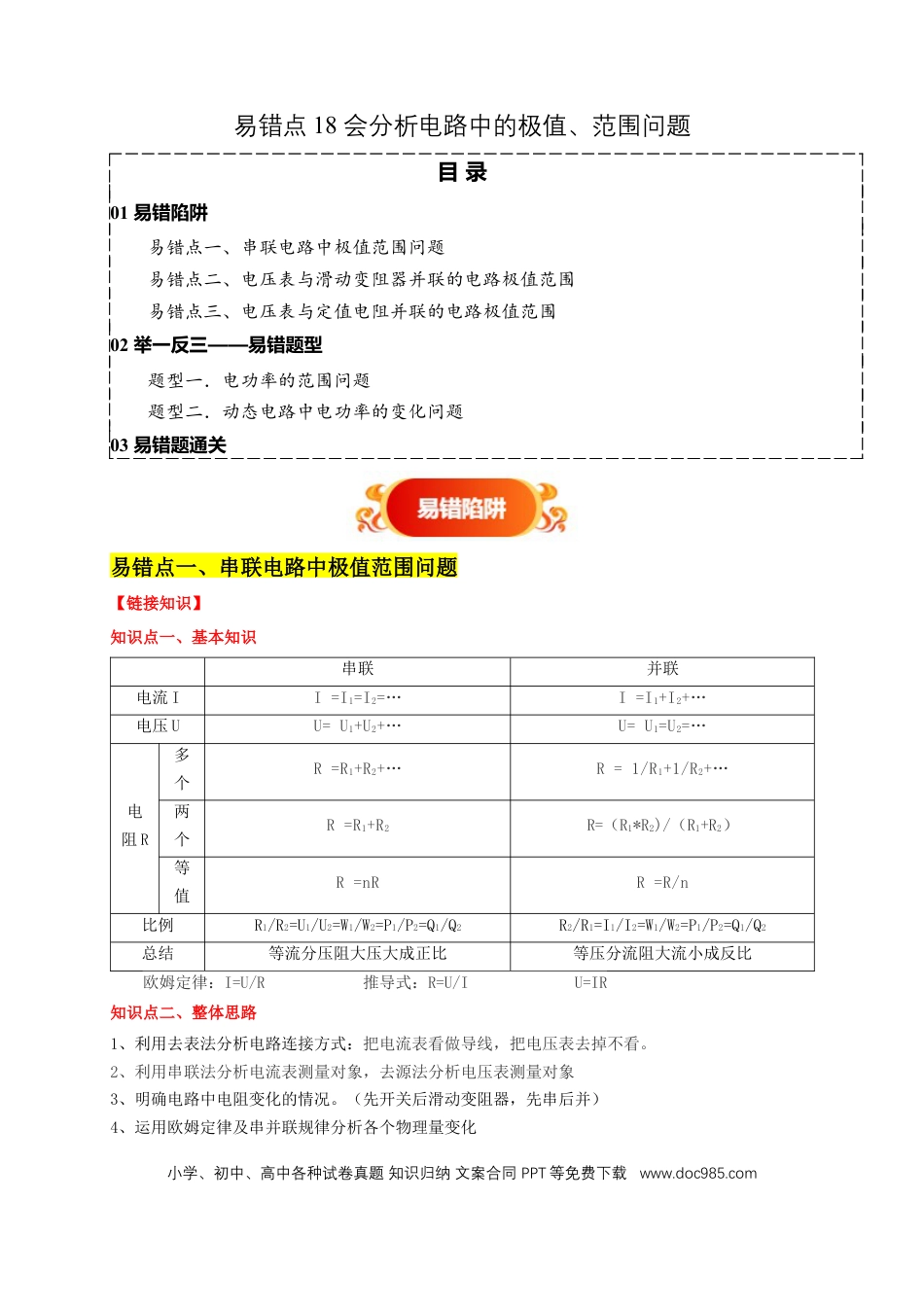

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com易错点18会分析电路中的极值、范围问题目录01易错陷阱易错点一、串联电路中极值范围问题易错点二、电压表与滑动变阻器并联的电路极值范围易错点三、电压表与定值电阻并联的电路极值范围02举一反三——易错题型题型一．电功率的范围问题题型二．动态电路中电功率的变化问题03易错题通关易错点一、串联电路中极值范围问题【链接知识】知识点一、基本知识串联并联电流II=I1=I2=…I=I1+I2+…电压UU=U1+U2+…U=U1=U2=…电阻R多个R=R1+R2+…R=1/R1+1/R2+…两个R=R1+R2R=（R1*R2)/（R1+R2）等值R=nRR=R/n比例R1/R2=U1/U2=W1/W2=P1/P2=Q1/Q2R2/R1=I1/I2=W1/W2=P1/P2=Q1/Q2总结等流分压阻大压大成正比等压分流阻大流小成反比欧姆定律：I=U/R推导式：R=U/IU=IR知识点二、整体思路1、利用去表法分析电路连接方式：把电流表看做导线，把电压表去掉不看。2、利用串联法分析电流表测量对象，去源法分析电压表测量对象3、明确电路中电阻变化的情况。（先开关后滑动变阻器，先串后并）4、运用欧姆定律及串并联规律分析各个物理量变化小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com知识点三、串联电路模型①②【易错分析】一、概念理解误区1、混淆串并联电路特点：在分析极值问题时，需要依据串并联电路的不同特点来判断物理量的变化。部分同学容易混淆串并联电路中电流、电压和电阻的关系。2、对极值条件理解不深：有些同学不能准确把握物理量取极值的条件。比如，在串联电路中，对于滑动变阻器功率取最大值的条件（当滑动变阻器电阻等于定值电阻时，功率最大）理解不透彻，在解题时无法准确运用。在分析并联电路中干路电流极值时，不能清晰判断支路电阻变化对干路电流的影响，导致错误判断电流的最大值和最小值。二、实际电路分析失误1、忽略电表量程和用电器额定值：在实际电路中，电表量程和用电器额定值限制了物理量的取值范围。部分同学在计算极值时，没有考虑这些限制条件2、复杂电路分析困难：对于含有多个电阻、滑动变阻器以及开关的复杂电路，分析极值问题时难度较大。部分同学不能准确判断电路在不同状态下（如开关闭合或断开）的连接方式，无法正确计算总电阻，进而影响对电流、电压和功率极值的分析。【解题技巧】一、精准把握概念1、强化串并联电路特点记忆：牢记串联电路电流处处相等，总电压等于各部分电压之和，总电阻等于各电阻之和2、明确极值条件：深入理解物理量取极值的条件。在串联电路中，当滑动变阻器阻值最大时，总小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电阻最大，电流最小；当滑动变阻器阻值最小时，总电阻最小，电流最大。对于滑动变阻器功率，当滑动变阻器电阻等于定值电阻时，功率达到最大值。在解题时，根据这些条件，准确判断物理量的极值情况，快速找到解题思路。易错点二、电压表与滑动变阻器并联的电路极值范围【链接知识】知识点四、电压表与滑动变阻器并联的电路模型①②③④易错点三、电压表与定值电阻并联的电路极值范围小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【链接知识】知识点五、电压表与定值电阻并联的电路模型①②③题型一．电功率的范围问题1.如图所示，电源电压恒为6V，R0＝20Ω，滑动变阻器的规格为“30Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“4V2W”字样，不考虑灯丝电阻变化，并保证电路安全，则（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是2Ω～30ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3WC．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是6Ω2.如图所示电路，电源电压恒为6V电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R的规格为“20Ω，1A”，定值电阻R0的规格为“10Ω，0.5A”。为了保证电路安全，闭合开关后，在滑动变阻器滑片移动过程中，下列说法正确的是（）A．滑...
