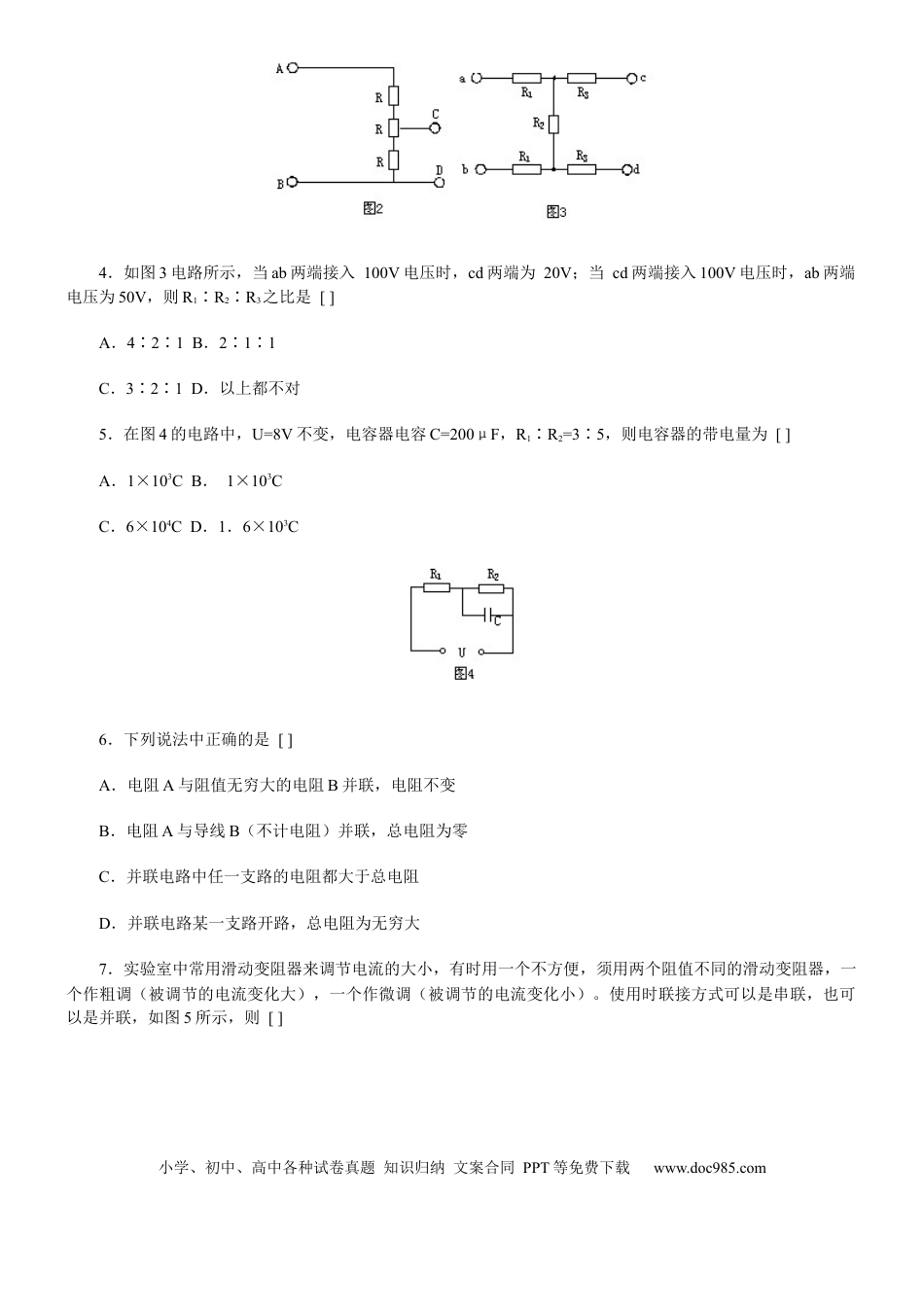

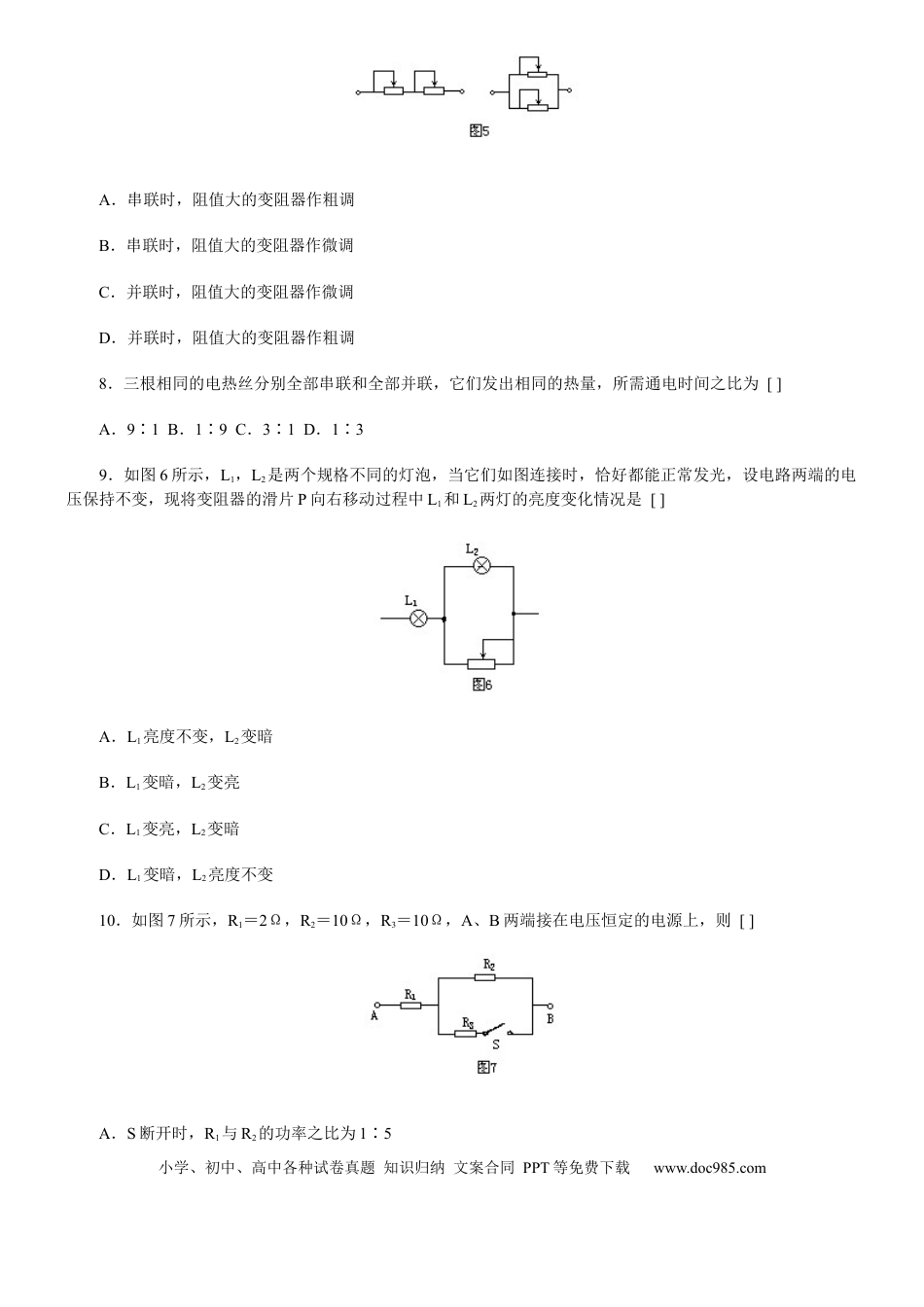

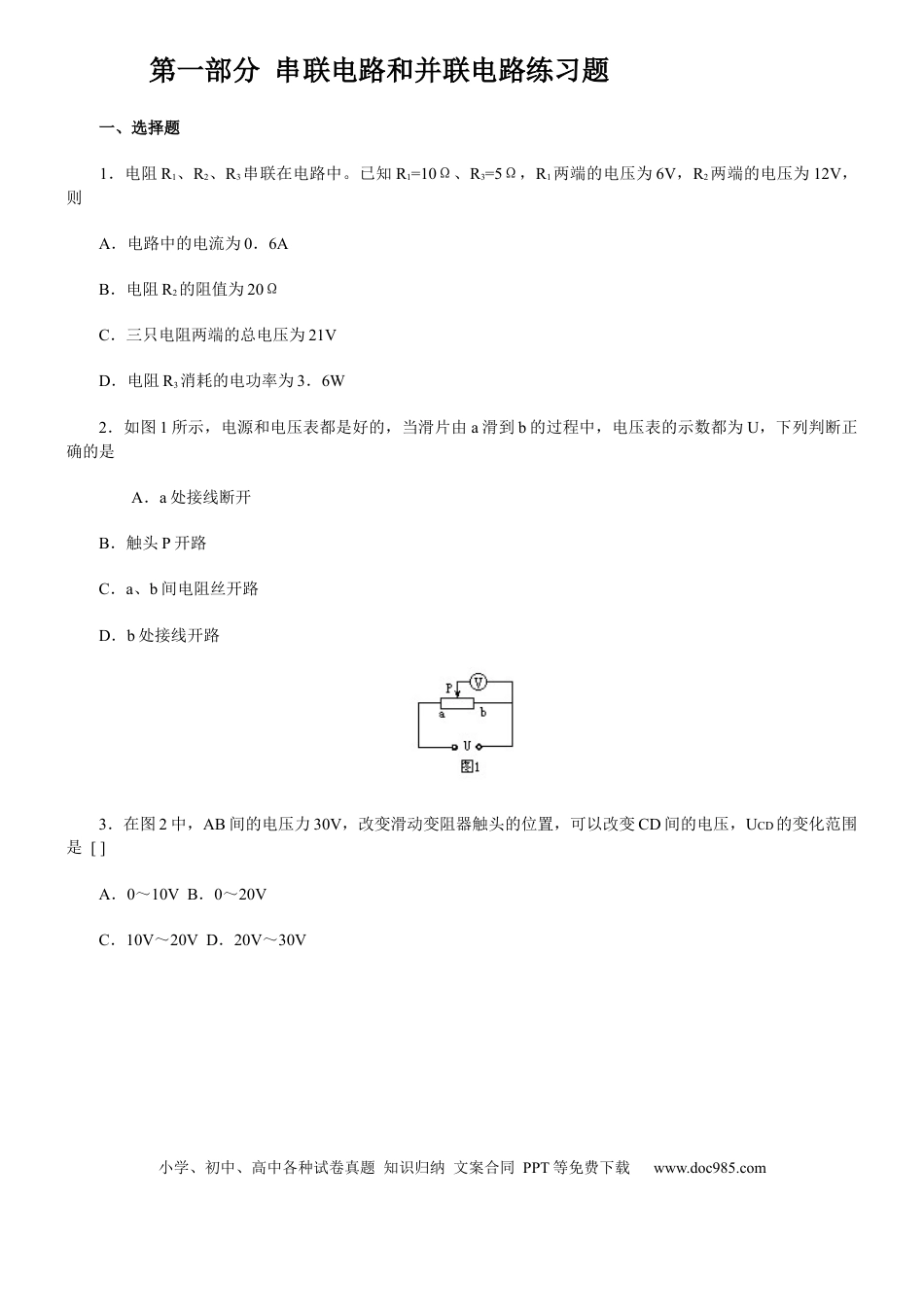

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第一部分串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是[]A．0～10VB．0～20VC．10V～20VD．20V～30V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[]A．1×103CB．1×103CC．6×104CD．1．6×103C6．下列说法中正确的是[]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图5所示，则[]小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则[]A．S断开时，R1与R2的功率之比为1∶5小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。U=12V，若电压表的示数也是12V，这说明可能[]A．灯泡L开路B．电阻R1、R2中有开路发生C．电阻R1、R2中有短路发生D．灯泡L和电阻R1都发生了开路12．如图9所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是[]A．空载（不接R）时，输出电压为U/2B．接上负载R时，输出电压＜U/2C．负载电阻R的阻值越大，输出电压越低D．接上负载R后，要使输出电压为U/2，滑动片P须向上移动至某一位置。二、填空题13．电阻R1、R2、R3的伏安特性曲线如图10所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com14．在如图11所示的电路中，已知R2=R4，A、C间电压UAC＝15V，B、D间电压UBD＝7V，则A、E间UAE=______。15．若将标称值分别为“100W、100Ω”和“2W、200Ω”的电阻串联后作为一个用电器使用，其总额定功率为______W，在电路中两电阻两端的电压之比为______，两电阻的实际功率之比为_____。16．A灯的额定电流是B灯额定电流的3倍，而额定功率相等。串联接在电路上后，A灯的实际功率是B灯实际功率的______倍。17．三只灯泡并联接在200V的电源上，总电流为2A，第三只灯泡的功率为100W...
