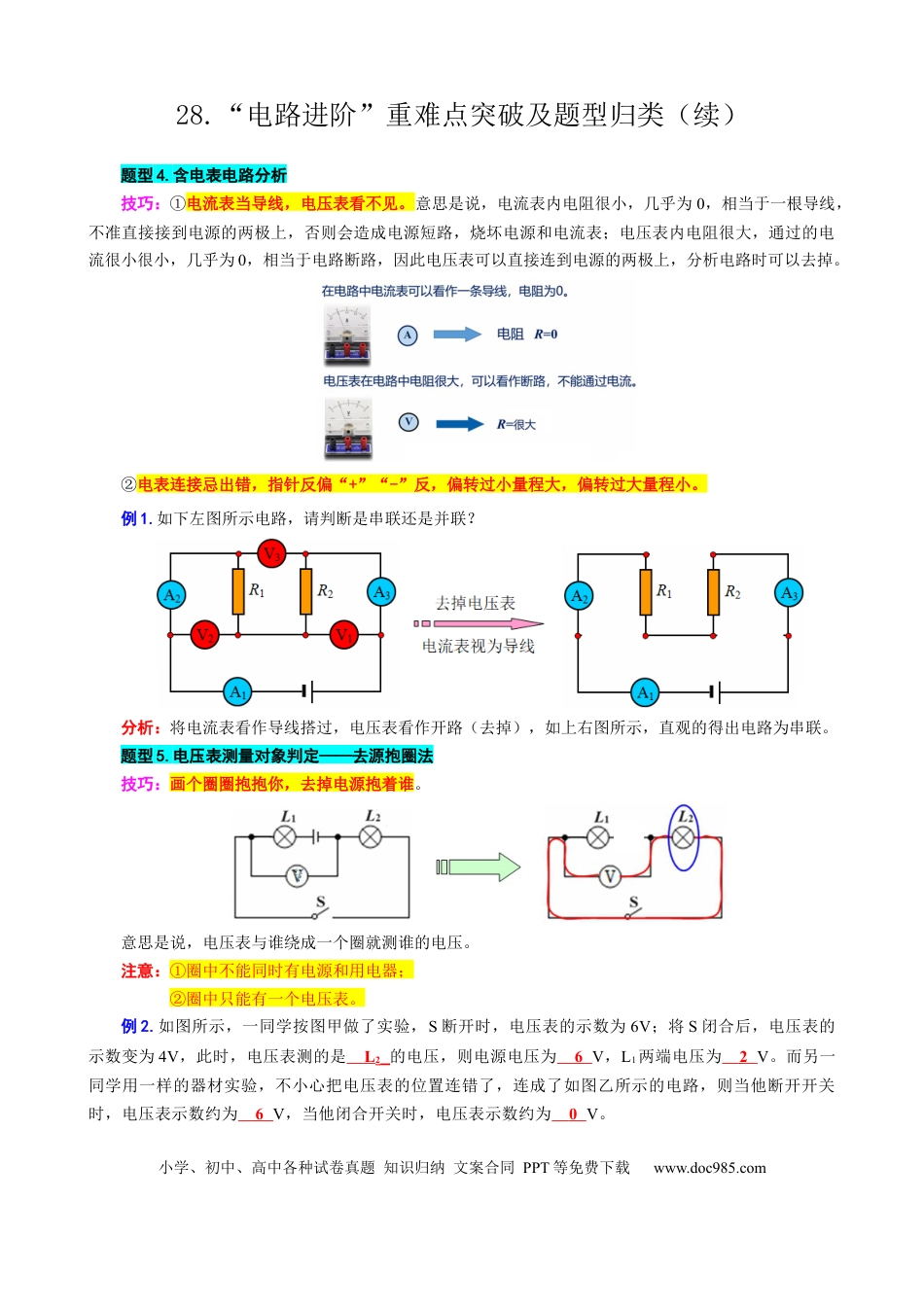

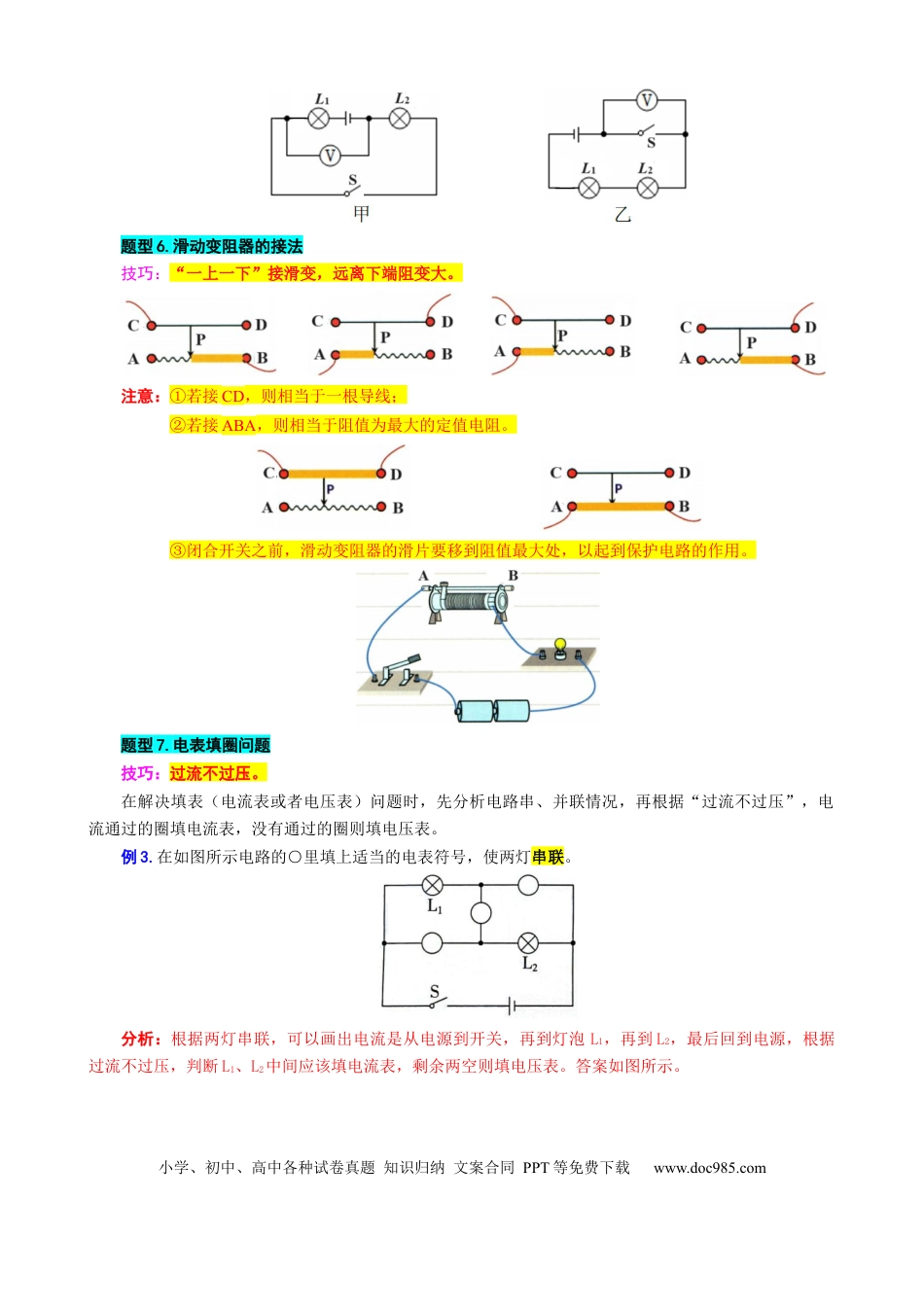

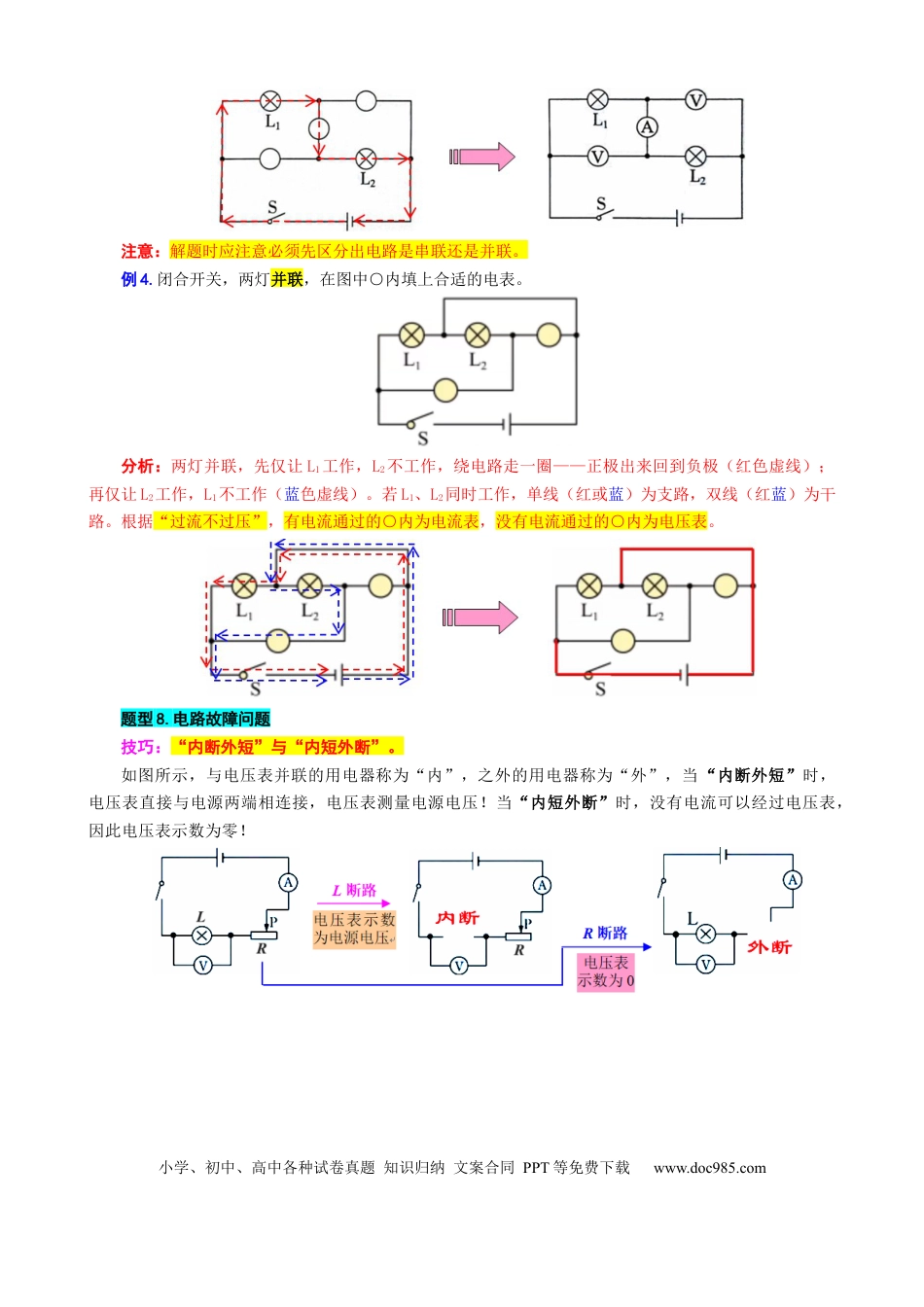

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com28.“电路进阶”重难点突破及题型归类（续）题型4.含电表电路分析技巧：①电流表当导线，电压表看不见。意思是说，电流表内电阻很小，几乎为0，相当于一根导线，不准直接接到电源的两极上，否则会造成电源短路，烧坏电源和电流表；电压表内电阻很大，通过的电流很小很小，几乎为0，相当于电路断路，因此电压表可以直接连到电源的两极上，分析电路时可以去掉。②电表连接忌出错，指针反偏“+”“-”反，偏转过小量程大，偏转过大量程小。例1.如下左图所示电路，请判断是串联还是并联？分析：将电流表看作导线搭过，电压表看作开路（去掉），如上右图所示，直观的得出电路为串联。题型5.电压表测量对象判定——去源抱圈法技巧：画个圈圈抱抱你，去掉电源抱着谁。意思是说，电压表与谁绕成一个圈就测谁的电压。注意：①圈中不能同时有电源和用电器；②圈中只能有一个电压表。例2.如图所示，一同学按图甲做了实验，S断开时，电压表的示数为6V；将S闭合后，电压表的示数变为4V，此时，电压表测的是L2的电压，则电源电压为6V，L1两端电压为2V。而另一同学用一样的器材实验，不小心把电压表的位置连错了，连成了如图乙所示的电路，则当他断开开关时，电压表示数约为6V，当他闭合开关时，电压表示数约为0V。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题型6.滑动变阻器的接法技巧：“一上一下”接滑变，远离下端阻变大。注意：①若接CD，则相当于一根导线；②若接ABA，则相当于阻值为最大的定值电阻。③闭合开关之前，滑动变阻器的滑片要移到阻值最大处，以起到保护电路的作用。题型7.电表填圈问题技巧：过流不过压。在解决填表（电流表或者电压表）问题时，先分析电路串、并联情况，再根据“过流不过压”，电流通过的圈填电流表，没有通过的圈则填电压表。例3.在如图所示电路的○里填上适当的电表符号，使两灯串联。分析：根据两灯串联，可以画出电流是从电源到开关，再到灯泡L1，再到L2，最后回到电源，根据过流不过压，判断L1、L2中间应该填电流表，剩余两空则填电压表。答案如图所示。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com注意：解题时应注意必须先区分出电路是串联还是并联。例4.闭合开关，两灯并联，在图中○内填上合适的电表。分析：两灯并联，先仅让L1工作，L2不工作，绕电路走一圈——正极出来回到负极（红色虚线）；再仅让L2工作，L1不工作（蓝色虚线）。若L1、L2同时工作，单线（红或蓝）为支路，双线（红蓝）为干路。根据“过流不过压”，有电流通过的○内为电流表，没有电流通过的○内为电压表。题型8.电路故障问题技巧：“内断外短”与“内短外断”。如图所示，与电压表并联的用电器称为“内”，之外的用电器称为“外”，当“内断外短”时，电压表直接与电源两端相连接，电压表测量电源电压！当“内短外断”时，没有电流可以经过电压表，因此电压表示数为零！小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
