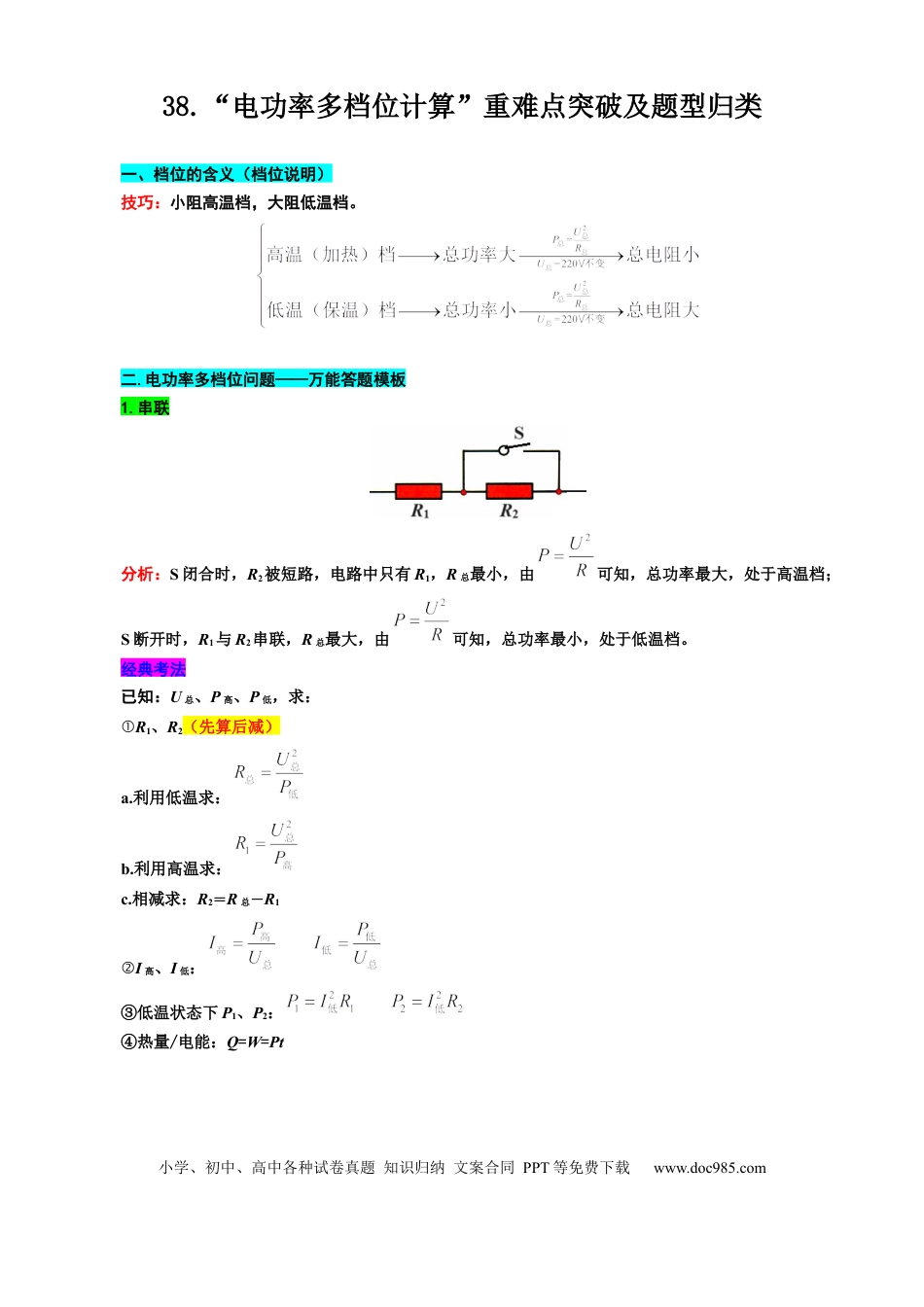

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com38.“电功率多档位计算”重难点突破及题型归类一、档位的含义（档位说明）技巧：小阻高温档，大阻低温档。二.电功率多档位问题——万能答题模板1.串联分析：S闭合时，R2被短路，电路中只有R1，R总最小，由可知，总功率最大，处于高温档；S断开时，R1与R2串联，R总最大，由可知，总功率最小，处于低温档。经典考法已知：U总、P高、P低，求：①R1、R2（先算后减）a.利用低温求：b.利用高温求：c.相减求：R2＝R总－R1②I高、I低：③低温状态下P1、P2：④热量/电能：Q=W=Pt小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例1.表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，求：××牌额定电压220V额定功率高温档1100W低温档440W电源频率50Hz（1）电烤箱在高温档工作5min所产生的电热是多少？（2）开关S1、S2均闭合时，电烤箱处于什么档位？电路中R2的阻值是多少？（3）电烤箱在低温档正常工作时，R1的功率是多少？解析：（1）Q=W=P高t=1100W×5×60s=3.3×105J（2）开关S1、S2均闭合时，R2被短路，电路中只有R1，R总最小，由可知，电路的电功率最大，此时为高温档：只闭合开关S1时，R1与R2串联，R总最大，同理可得此时为低温档R2＝R总－R1＝110Ω－44Ω=66Ω（3）由P=UI得：2.并联分析：S闭合时，R1与R2并联，R总最小，由可知，总功率最大，处于高温档；S断开时，电路中只有R1，R总最大，由可知，总功率最小，处于低温档。经典考法已知：U总、P高、P低，求：①R1、R2、P1、P2（先减后算）a.P1=P低小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comb.利用低温求：c.相减求：P2＝P高－P低d.算：②I高、I低：③热量/电能：Q=W=Pt例2.如图所示是一款高、低温两档电烤炉的电路原理图，其中R1、R2代表两根电热丝，S2为温控开关。从说明书上收集到如下一些信息：额定电压为220V，低温档电功率为880W，高温档电功率为1980W，根据上述信息，求：（1）R2的阻值是多少？（2）在高温档正常工作时，通过R2的电流多大？（3）在低温档正常工作时1.5h消耗多少电能？解析：S1、S2都闭合时，R1与R2并联，R总最小，由知，P总最大，此时处于高温档只闭合S1时，电路中只有R1，R总最大，同理可知，P总最小，此时处于低温档（1）求R2的阻值：P2=P高－P低=1980W－880W=1100W————————先相减求P2————————————再算R2（2）由P=UI可得，在高温档正常工作时，电路的总电流为：在低温档正常工作时的电流为：则通过R2的电流：I2=I高－I低=9A－4A=5A小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）由可得：在低温档正常工作时1.5h消耗的电能：W=P低t=880W×1.5×3600s=4.752×106J小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
