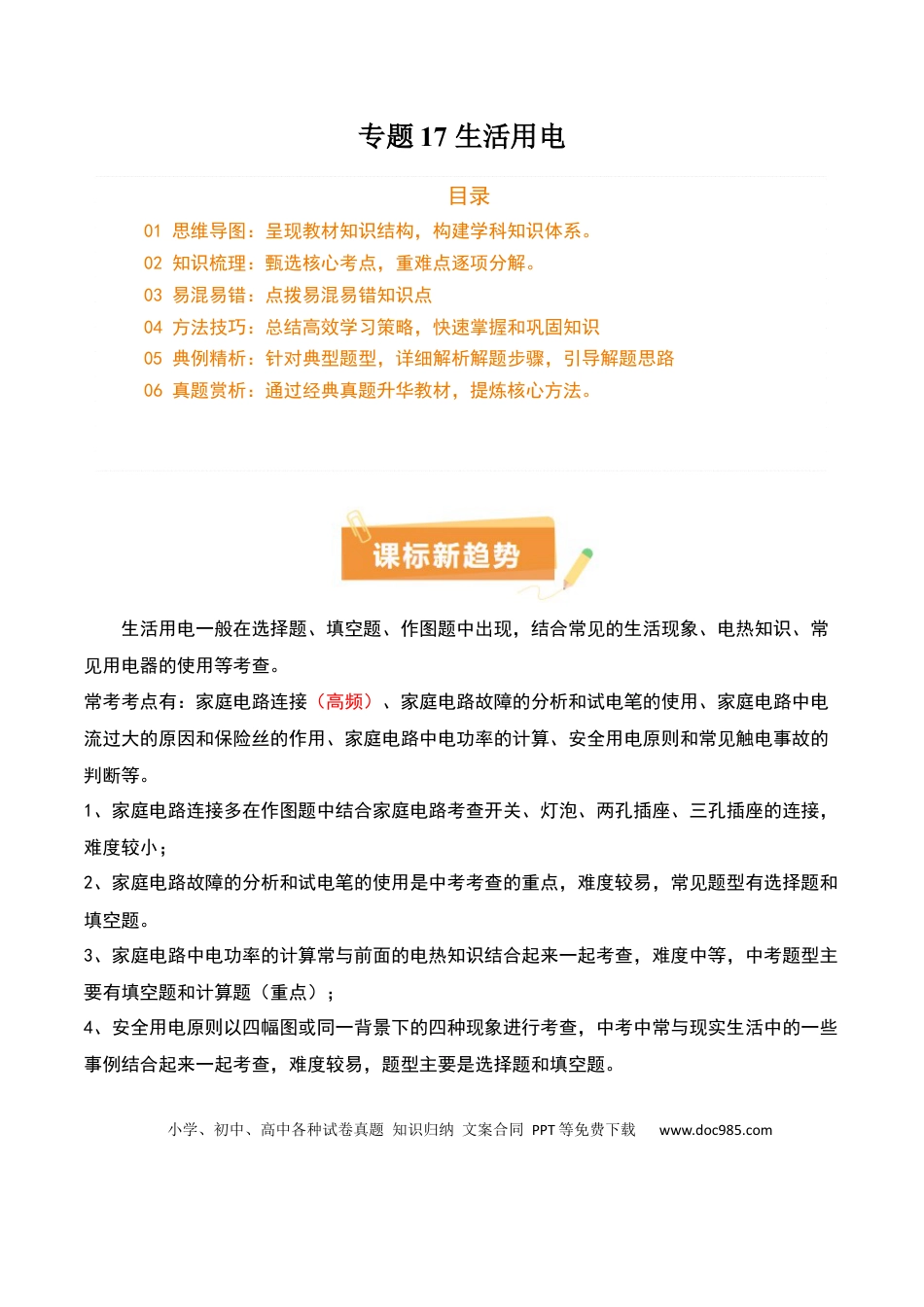

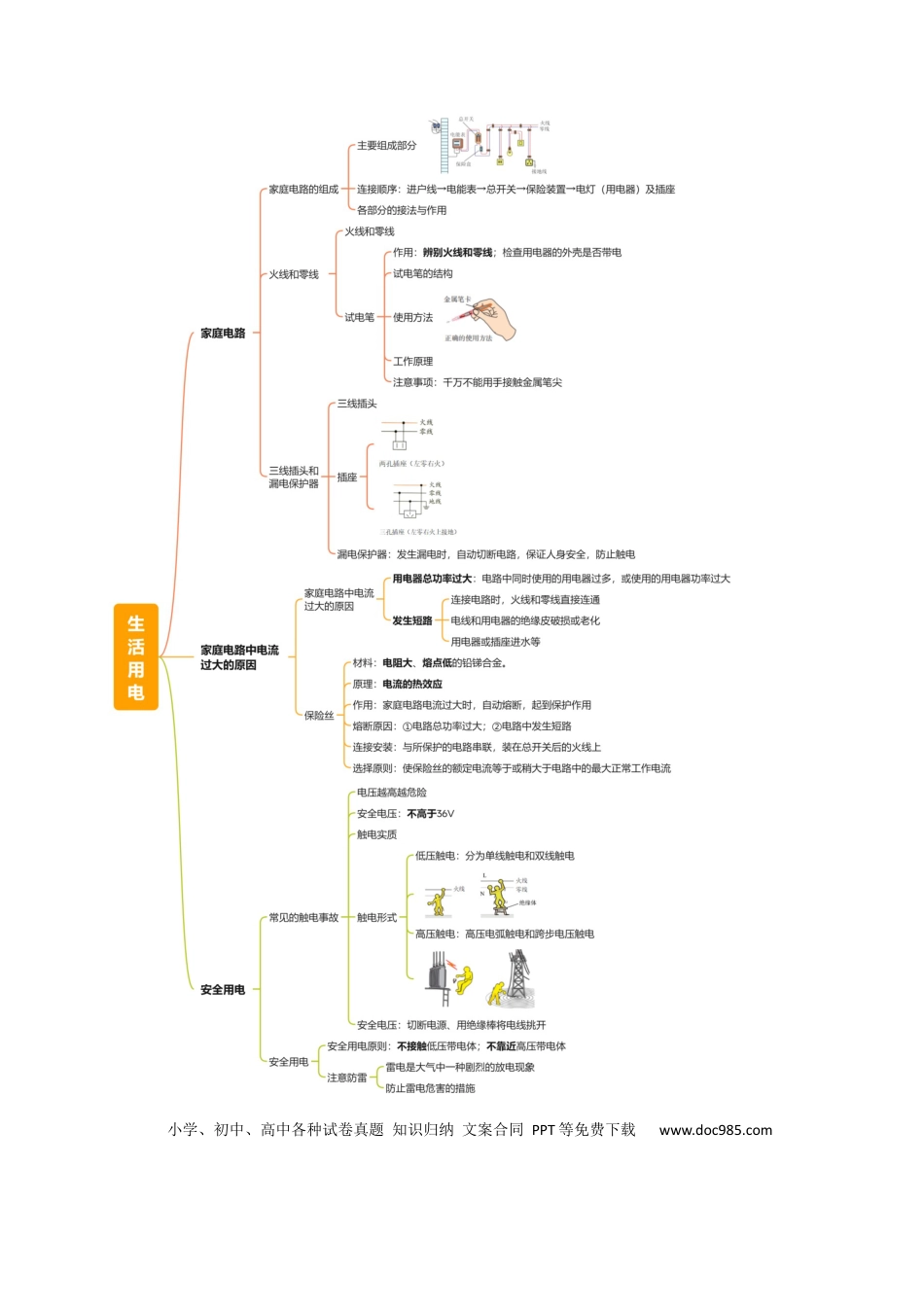

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题17生活用电生活用电一般在选择题、填空题、作图题中出现，结合常见的生活现象、电热知识、常见用电器的使用等考查。常考考点有：家庭电路连接（高频）、家庭电路故障的分析和试电笔的使用、家庭电路中电流过大的原因和保险丝的作用、家庭电路中电功率的计算、安全用电原则和常见触电事故的判断等。1、家庭电路连接多在作图题中结合家庭电路考查开关、灯泡、两孔插座、三孔插座的连接，难度较小；2、家庭电路故障的分析和试电笔的使用是中考考查的重点，难度较易，常见题型有选择题和填空题。3、家庭电路中电功率的计算常与前面的电热知识结合起来一起考查，难度中等，中考题型主要有填空题和计算题（重点）；4、安全用电原则以四幅图或同一背景下的四种现象进行考查，中考中常与现实生活中的一些事例结合起来一起考查，难度较易，题型主要是选择题和填空题。目录01思维导图：呈现教材知识结构，构建学科知识体系。02知识梳理：甄选核心考点，重难点逐项分解。03易混易错：点拨易混易错知识点04方法技巧：总结高效学习策略，快速掌握和巩固知识05典例精析：针对典型题型，详细解析解题步骤，引导解题思路06真题赏析：通过经典真题升华教材，提炼核心方法。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一家庭电路知识点01家庭电路的组成1、主要组成部分由两根进户线（火线和零线）、电能表、总开关、保险盒（空气开关）、开关、用电器、插座、导线等组成。2、连接顺序：进户线入户后首先接到电能表上，然后接到总开关上，总开关的后面是保险装置，然后连接用电器及插座。顺序概括为：进户线→电能表→总开关→保险装置→电灯（用电器）及插座。3、各部分的接法与作用部分连接方式作用进户线—进户线是连接户外供电电路的电线，通常有两根，一根是零线，一根是火线。电能表串联在干路上用来显示家庭电路所消耗的电能。电能表安装在干路上，在总开关的前面。总开关串联在干路上家庭电路的连接中，电能表之后便是用户用电的总开关。当家庭电路需要修理时，必须断开总开关，这时室内全部电路与外面的输电线分离，可以保证施工人员的安全。保险装置串联在火线上安装在总开关后的火线干路上，起到保护电路的作用。常见的保险装置有熔丝（保险丝）和空气开关两种。当电路中电流过大时，保险丝会熔断，空气开关会自动断开。用电器并联利用电能工作的器件，工作时将电能转化为其他形式的能。插座并联家庭电路中的插座是并联在由火线和零线组成的电源上的，它一般分为两孔插座和三孔插座。两孔插座适用于有两线插头的外接家用电器；而三孔插座适用于有三线插头的外接家用电器（有金属外壳的家用电器必须使用三孔插座）。知识点02火线和零线小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1、火线和零线进户的两条输电线中，一条叫作端线，俗称火线；另一条叫作零线。火线和零线之间的电压是220V；零线在入户前已经和大地相连，因此零线和大地之间的电压为零。2、试电笔（1）作用：①辨别火线和零线；②检查用电器的外壳是否带电。（2）试电笔的结构（3）使用方法：使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线。（4）工作原理：如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线与电源构成闭合电路，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流也就不会发光。（5）注意事项：使用试电笔时，千万不能用手接触金属笔尖，以免触电；检查电路时，用试电笔接触导线，若两根导线都不发光，则火线断路，若都发光，则零线断路。知识点03三线插头和漏电保护器1、三线插头带金属外壳的用电器的电源插头有三条线，其中一条接火线（通常标有“L”字样）；一条接零线（标着“N”）；第三条线和用电器的金属外壳相连（标着“...
