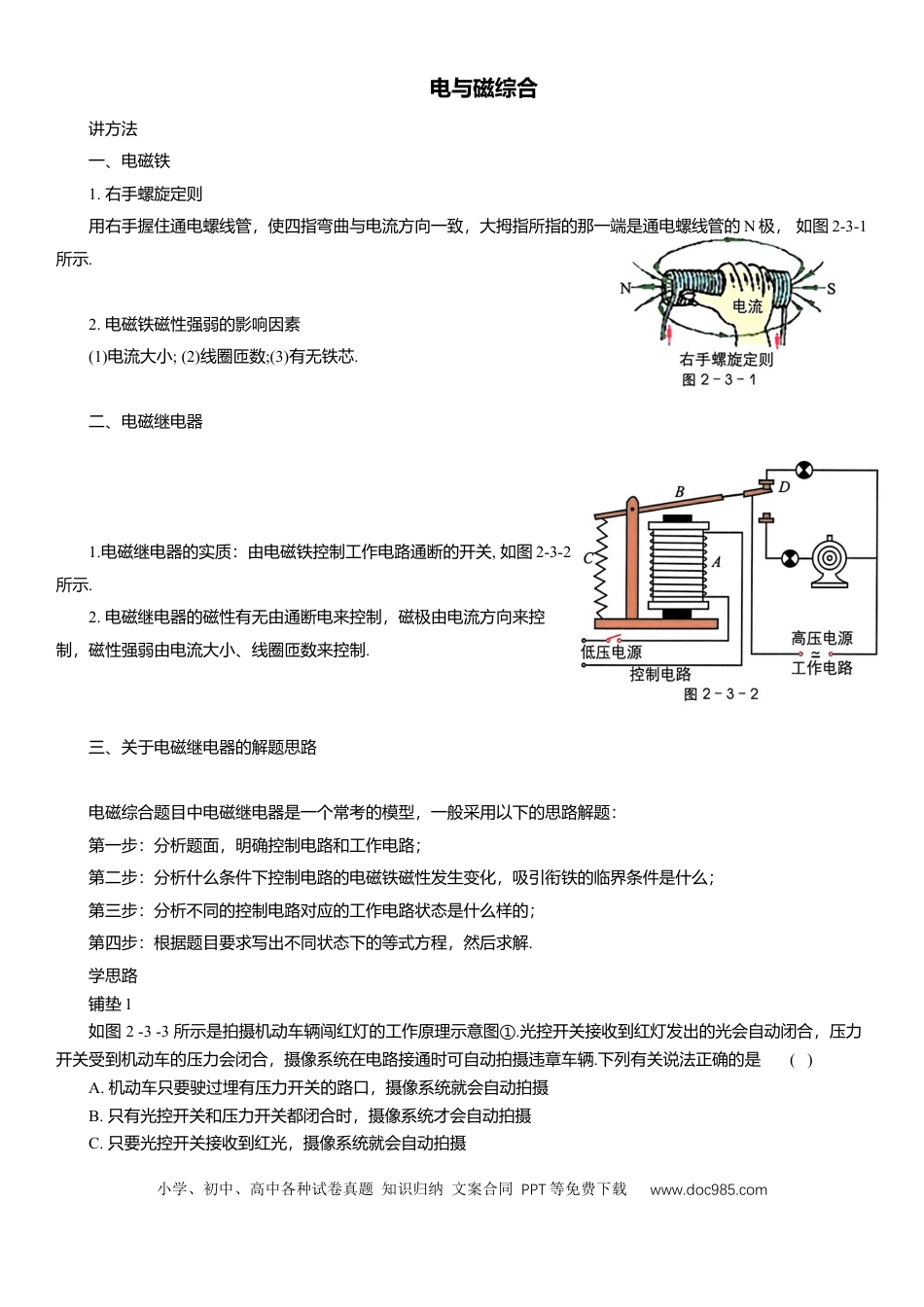

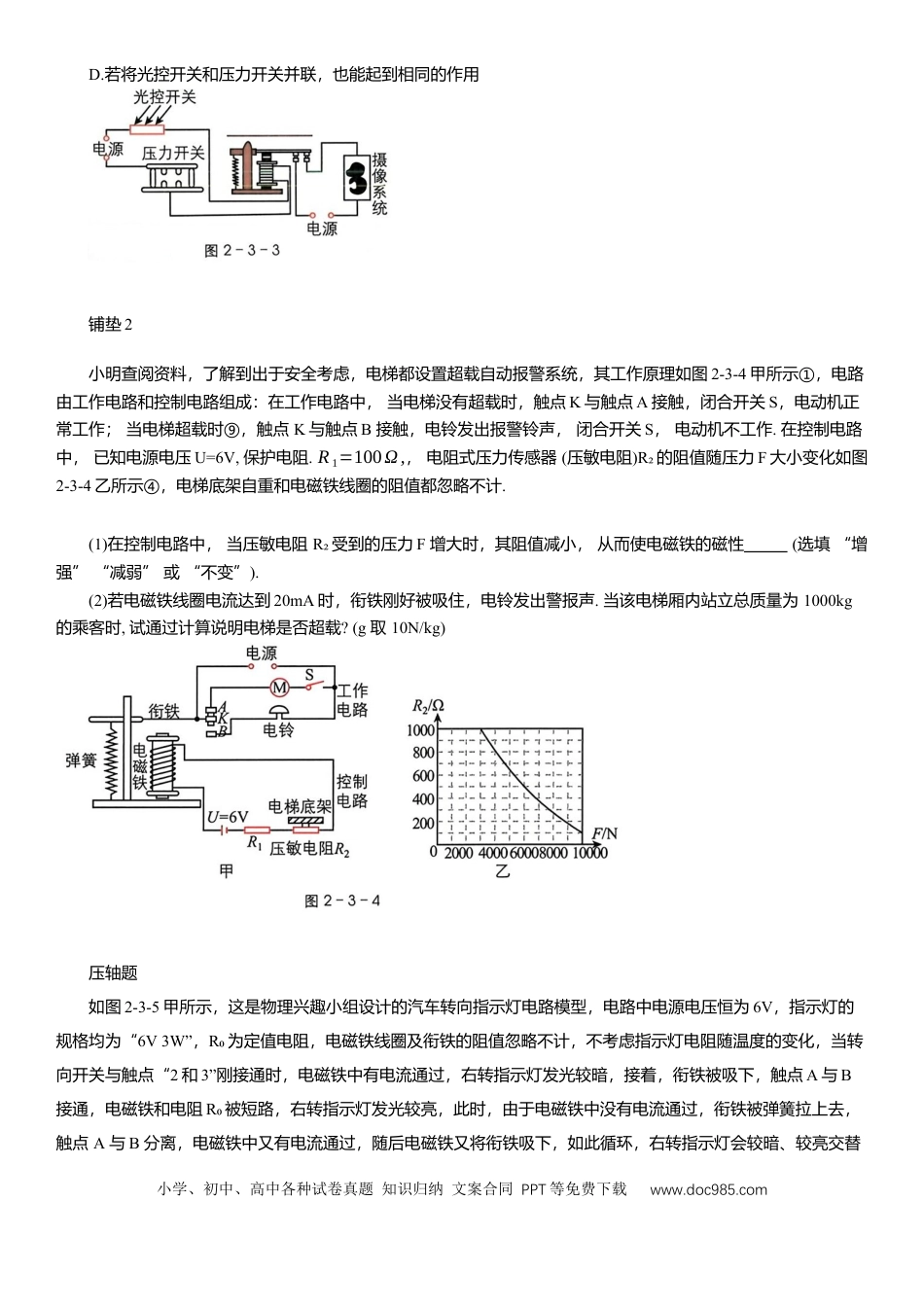

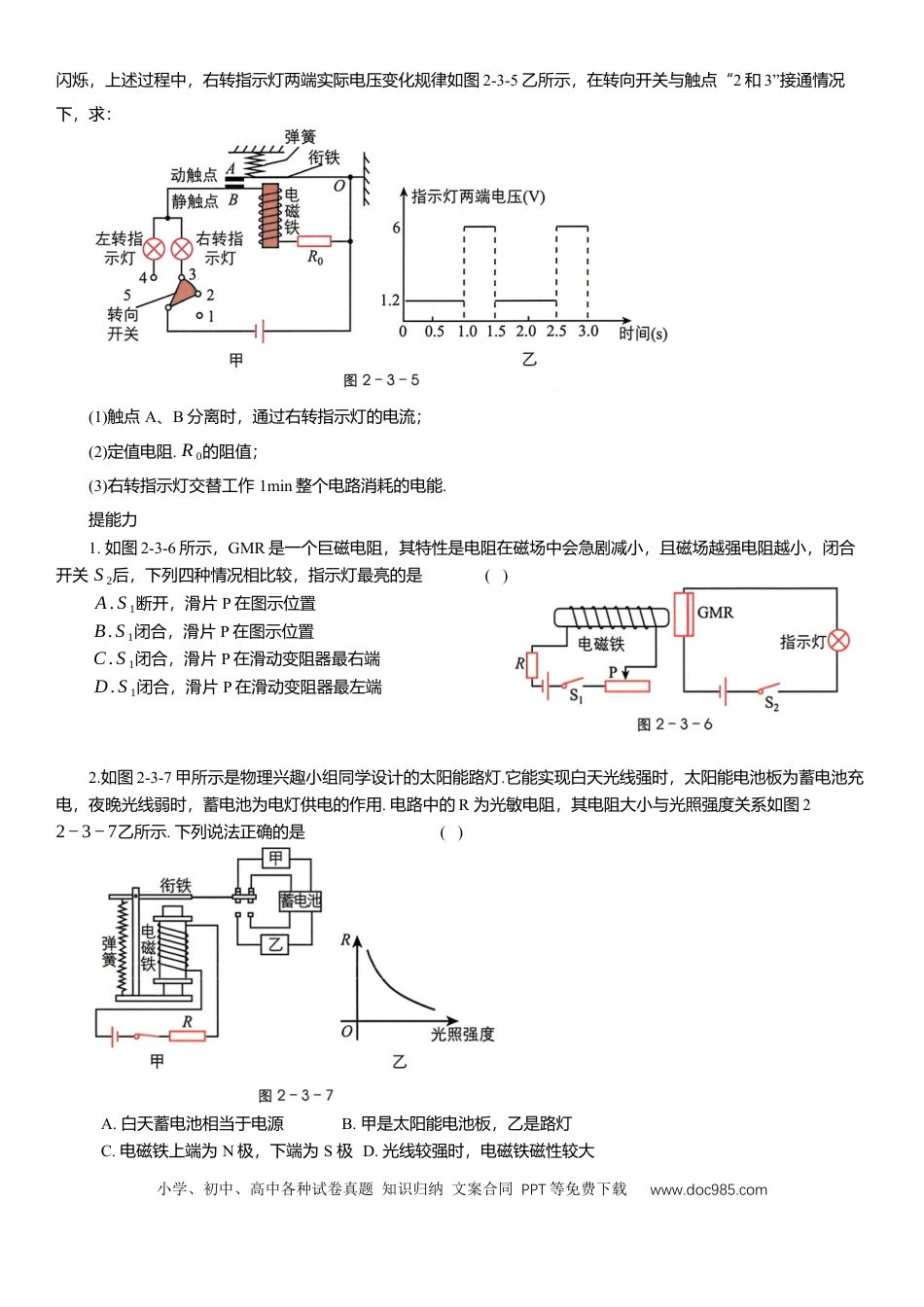

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电与磁综合讲方法一、电磁铁1.右手螺旋定则用右手握住通电螺线管，使四指弯曲与电流方向一致，大拇指所指的那一端是通电螺线管的N极，如图2-3-1所示.2.电磁铁磁性强弱的影响因素(1)电流大小;(2)线圈匝数;(3)有无铁芯.二、电磁继电器1.电磁继电器的实质：由电磁铁控制工作电路通断的开关,如图2-3-2所示.2.电磁继电器的磁性有无由通断电来控制，磁极由电流方向来控制，磁性强弱由电流大小、线圈匝数来控制.三、关于电磁继电器的解题思路电磁综合题目中电磁继电器是一个常考的模型，一般采用以下的思路解题：第一步：分析题面，明确控制电路和工作电路；第二步：分析什么条件下控制电路的电磁铁磁性发生变化，吸引衔铁的临界条件是什么；第三步：分析不同的控制电路对应的工作电路状态是什么样的；第四步：根据题目要求写出不同状态下的等式方程，然后求解.学思路铺垫1如图2-3-3所示是拍摄机动车辆闯红灯的工作原理示意图①.光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆.下列有关说法正确的是()A.机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄B.只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄C.只要光控开关接收到红光，摄像系统就会自动拍摄小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.若将光控开关和压力开关并联，也能起到相同的作用铺垫2小明查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图2-3-4甲所示①，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时⑨，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作.在控制电路中，已知电源电压U=6V,保护电阻.R₁=100Ω,，电阻式压力传感器(压敏电阻)R₂的阻值随压力F大小变化如图2-3-4乙所示④，电梯底架自重和电磁铁线圈的阻值都忽略不计.(1)在控制电路中，当压敏电阻R₂受到的压力F增大时，其阻值减小，从而使电磁铁的磁性(选填“增强”“减弱”或“不变”).(2)若电磁铁线圈电流达到20mA时，衔铁刚好被吸住，电铃发出警报声.当该电梯厢内站立总质量为1000kg的乘客时,试通过计算说明电梯是否超载?(g取10N/kg)压轴题如图2-3-5甲所示，这是物理兴趣小组设计的汽车转向指示灯电路模型，电路中电源电压恒为6V，指示灯的规格均为“6V3W”，R₀为定值电阻，电磁铁线圈及衔铁的阻值忽略不计，不考虑指示灯电阻随温度的变化，当转向开关与触点“2和3”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，接着，衔铁被吸下，触点A与B接通，电磁铁和电阻R₀被短路，右转指示灯发光较亮，此时，由于电磁铁中没有电流通过，衔铁被弹簧拉上去，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，如此循环，右转指示灯会较暗、较亮交替小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com闪烁，上述过程中，右转指示灯两端实际电压变化规律如图2-3-5乙所示，在转向开关与触点“2和3”接通情况下，求：(1)触点A、B分离时，通过右转指示灯的电流；(2)定值电阻.R₀的阻值；(3)右转指示灯交替工作1min整个电路消耗的电能.提能力1.如图2-3-6所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S₂后，下列四种情况相比较，指示灯最亮的是()A.S₁断开，滑片P在图示位置B.S₁闭合，滑片P在图示位置C.S₁闭合，滑片P在滑动变阻器最右端D.S₁闭合，滑片P在滑动变阻器最左端2.如图2-3-7甲所示是物理兴趣小组同学设计的太阳能路灯.它能实现白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电的作用.电路中的R为光敏电阻，其电阻大小与光照强度关系如图22−3−7乙所示.下列说法正确的是()A.白天蓄电池相当于电源B.甲是太阳能电池板，乙是路灯C.电磁铁上端为N极，下端为S极D.光线较强时，电磁铁磁性较大小学、初中、高中各种试卷真题知识归...
