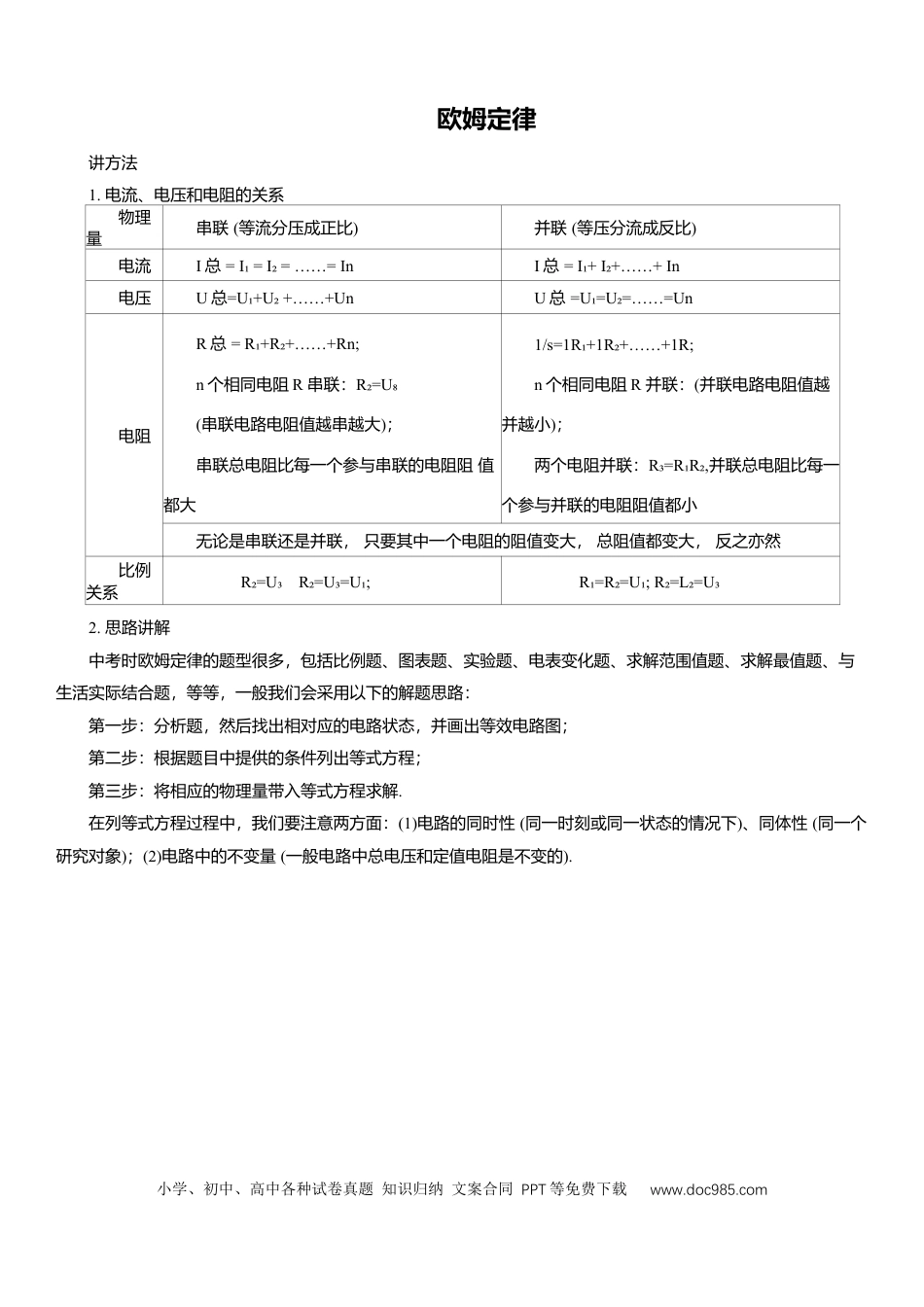

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com欧姆定律讲方法1.电流、电压和电阻的关系物理量串联(等流分压成正比)并联(等压分流成反比)电流I总=I₁=I₂=……=InI总=I₁+I₂+……+In电压U总=U₁+U₂+……+UnU总=U₁=U₂=……=Un电阻R总=R₁+R₂+……+Rn;n个相同电阻R串联：R₂=U₈(串联电路电阻值越串越大)；串联总电阻比每一个参与串联的电阻阻值都大1/s=1R₁+1R₂+……+1R;n个相同电阻R并联：(并联电路电阻值越并越小)；两个电阻并联：R₃=R₁R₂,并联总电阻比每一个参与并联的电阻阻值都小无论是串联还是并联，只要其中一个电阻的阻值变大，总阻值都变大，反之亦然比例关系R₂=U₃R₂=U₃=U₁;R₁=R₂=U₁;R₂=L₂=U₃2.思路讲解中考时欧姆定律的题型很多，包括比例题、图表题、实验题、电表变化题、求解范围值题、求解最值题、与生活实际结合题，等等，一般我们会采用以下的解题思路：第一步：分析题，然后找出相对应的电路状态，并画出等效电路图；第二步：根据题目中提供的条件列出等式方程；第三步：将相应的物理量带入等式方程求解.在列等式方程过程中，我们要注意两方面：(1)电路的同时性(同一时刻或同一状态的情况下)、同体性(同一个研究对象)；(2)电路中的不变量(一般电路中总电压和定值电阻是不变的).小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com学思路铺垫1如图2-1-1所示①，电源两端电压U保持不变，电阻R₁的阻值为6Ω，电阻R₂的阻值为18Ω.当开关S闭合时，电压表示数为3V.②求:(1)电流表的示数I;③(2)电源两端的电压U.④铺垫2如图2-1-2甲是某电子秤的原理示意图①，R₁为定值电阻，托盘下方的电阻R₂为压敏电阻②，其电阻大小与托盘内所放物体质量m大小的关系图如图2-1-2乙所示③.已知电源电压为6V保持不变.(1)当托盘为空时④，R₂电阻为多少；(2)若托盘为空时，电流表示数为I1=0.01A(6),求定值电阻R₁的阻值®;(3)若放入某物体后，电流表示数为I₂=0.02A,求该物体的质量⑦大小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com压轴题某种电子秤的构造及工作原理电路如图：2−1−3所示，其中.R₀为定值电阻，R₁为压敏电阻，R₁的阻值与所受压力之间满足关系式F=−5R₁+1210(关系式中压力F的单位是N，电阻.R₁的单位是Ω)，电子秤称量由量程为0~3V的电压表改装而成.已知：定值电阻R₀的阻值为30Ω，空载时.R₁的阻值为240Ω,电源电压保持9V不变.((g=10N/kg)问:(1)空载时电压表的示数为多少?(2)电子秤的最大称量值为多少千克?(3)若要使电子秤的最大称量值变为100kg，在不改变电源电压和电压表量程下，R₀的阻值应变为多少?提能力1.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是()2.如图2-1-4是自动测量油箱的油量装置图.其中.R'是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是()A.油量表是电压表改装而成的B.R和R'是并联的C.油位越高，通过R的电流越大D.油位越低，R两端的电压越小3.如图2-1-5所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R₁:R₂等于()A.51∶B.1:5C.4:1D.14∶小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.如图2-1-6所示的电路中，电源电压保持不变，R₁=10Ω..闭合开关S，移动滑动变阻器R₂的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A.则电源电压和滑动变阻器的最大阻值分别为()A.6V20ΩB.12V20ΩC.6V10ΩD.12V10Ω5.探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图2–1–7所示电路进行探究，器材：学生电源(6V)、滑动变阻器(20Ω,1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是()A.要获得3组实验数据，电压预设值范围可以为1.5V~5VB.要获得3组实验数据，电压预设值范围可以为1V~4VC.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D.实验电压预设值为2V.要获...
