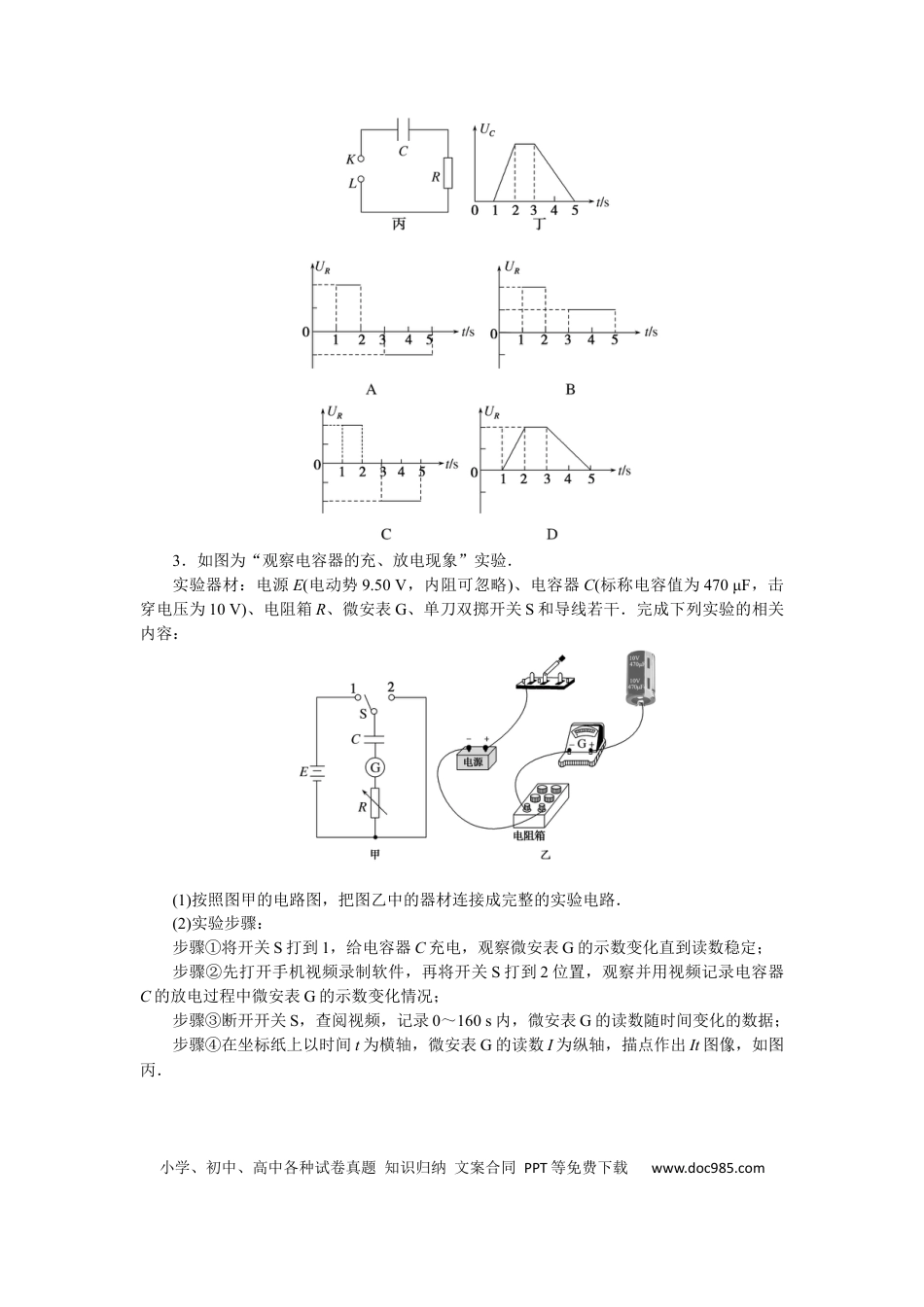

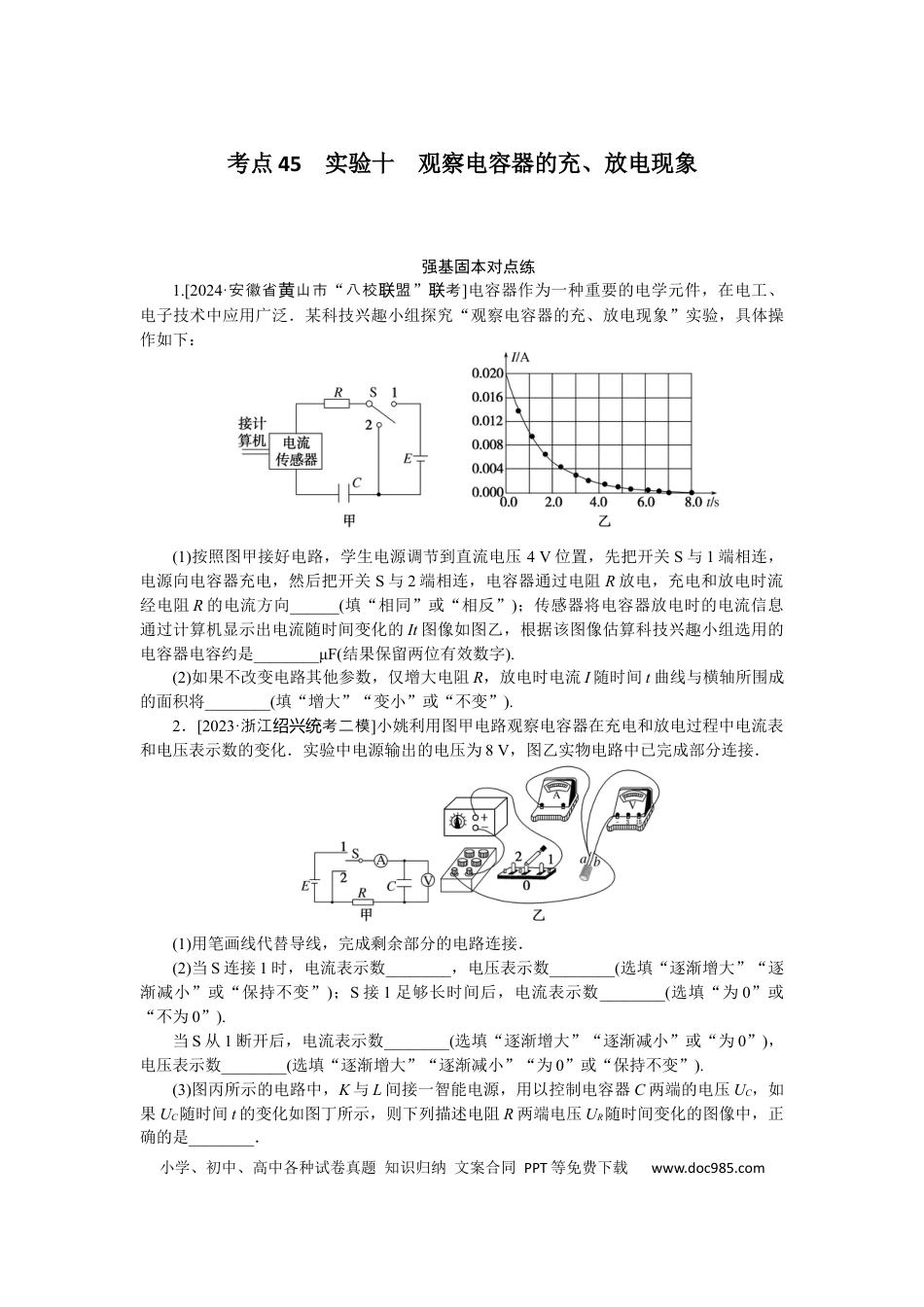

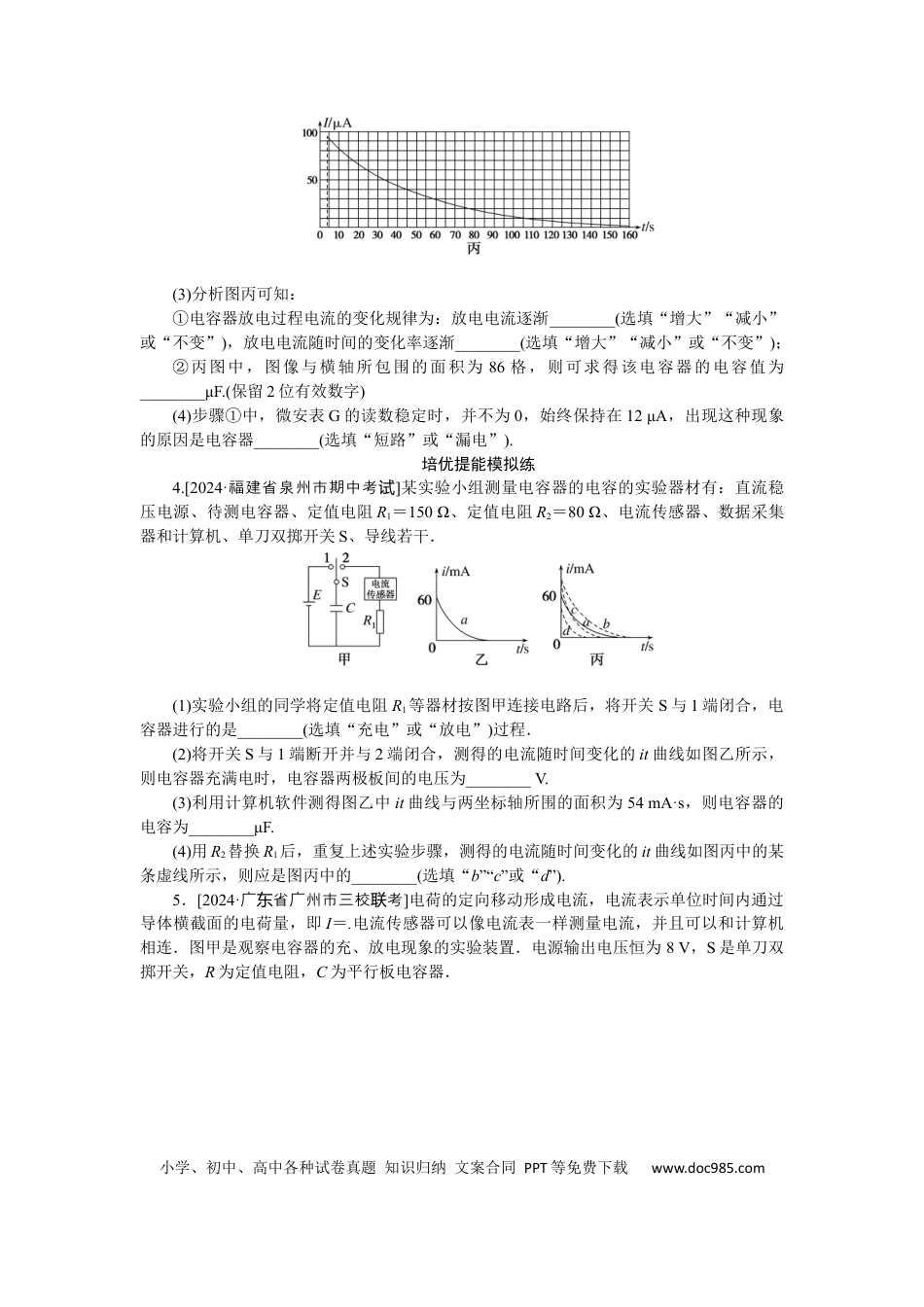

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点45实验十观察电容器的充、放电现象强基固本对点练1.[2024·安徽省山市黄“八校盟联”考联]电容器作为一种重要的电学元件，在电工、电子技术中应用广泛．某科技兴趣小组探究“观察电容器的充、放电现象”实验，具体操作如下：(1)按照图甲接好电路，学生电源调节到直流电压4V位置，先把开关S与1端相连，电源向电容器充电，然后把开关S与2端相连，电容器通过电阻R放电，充电和放电时流经电阻R的电流方向______(填“相同”或“相反”)；传感器将电容器放电时的电流信息通过计算机显示出电流随时间变化的It图像如图乙，根据该图像估算科技兴趣小组选用的电容器电容约是________μF(结果保留两位有效数字).(2)如果不改变电路其他参数，仅增大电阻R，放电时电流I随时间t曲线与横轴所围成的面积将________(填“增大”“变小”或“不变”).2．[2023·浙江考二模绍兴统]小姚利用图甲电路观察电容器在充电和放电过程中电流表和电压表示数的变化．实验中电源输出的电压为8V，图乙实物电路中已完成部分连接．(1)用笔画线代替导线，完成剩余部分的电路连接．(2)当S连接1时，电流表示数________，电压表示数________(选填“逐渐增大”“逐渐减小”或“保持不变”)；S接1足够长时间后，电流表示数________(选填“为0”或“不为0”).当S从1断开后，电流表示数________(选填“逐渐增大”“逐渐减小”或“为0”)，电压表示数________(选填“逐渐增大”“逐渐减小”“为0”或“保持不变”).(3)图丙所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC，如果UC随时间t的变化如图丁所示，则下列描述电阻R两端电压UR随时间变化的图像中，正确的是________．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3．如图为“观察电容器的充、放电现象”实验．实验器材：电源E(电动势9.50V，内阻可忽略)、电容器C(标称电容值为470μF，击穿电压为10V)、电阻箱R、微安表G、单刀双掷开关S和导线若干．完成下列实验的相关内容：(1)按照图甲的电路图，把图乙中的器材连接成完整的实验电路．(2)实验步骤：步骤①将开关S打到1，给电容器C充电，观察微安表G的示数变化直到读数稳定；步骤②先打开手机视频录制软件，再将开关S打到2位置，观察并用视频记录电容器C的放电过程中微安表G的示数变化情况；步骤③断开开关S，查阅视频，记录0～160s内，微安表G的读数随时间变化的数据；步骤④在坐标纸上以时间t为横轴，微安表G的读数I为纵轴，描点作出It图像，如图丙．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)分析图丙可知：①电容器放电过程电流的变化规律为：放电电流逐渐________(选填“增大”“减小”或“不变”)，放电电流随时间的变化率逐渐________(选填“增大”“减小”或“不变”)；②丙图中，图像与横轴所包围的面积为86格，则可求得该电容器的电容值为________μF.(保留2位有效数字)(4)步骤①中，微安表G的读数稳定时，并不为0，始终保持在12μA，出现这种现象的原因是电容器________(选填“短路”或“漏电”).培优提能模拟练4.[2024·福建省泉州市期中考试]某实验小组测量电容器的电容的实验器材有：直流稳压电源、待测电容器、定值电阻R1＝150Ω、定值电阻R2＝80Ω、电流传感器、数据采集器和计算机、单刀双掷开关S、导线若干．(1)实验小组的同学将定值电阻R1等器材按图甲连接电路后，将开关S与1端闭合，电容器进行的是________(选填“充电”或“放电”)过程．(2)将开关S与1端断开并与2端闭合，测得的电流随时间变化的it曲线如图乙所示，则电容器充满电时，电容器两极板间的电压为________V.(3)利用计算机软件测得图乙中it曲线与两坐标轴所围的面积为54mA·s，则电容器的电容为________μF.(4)用R2替换R1后，重复上述实验步骤，测得的电流随时间变化的it曲线如图丙中的某条虚线所示，则应是图丙中的________(选填“b”“c”或“d”).5．[2024·广省广州市三校考东联]电荷的定向移动形成电流，电流表示单位时间内通过导体横截面的电荷量，即I＝.电流传感器可...
