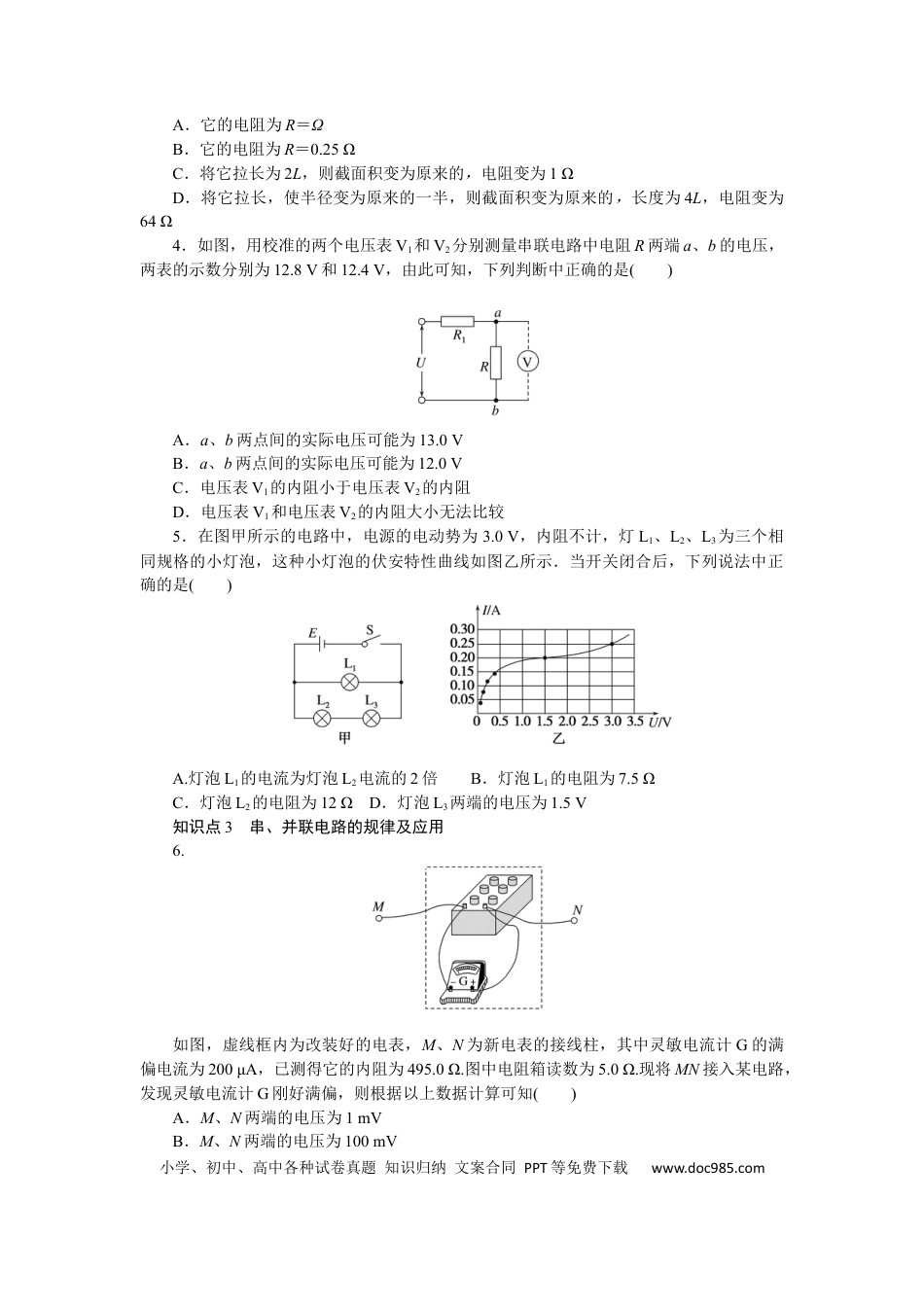

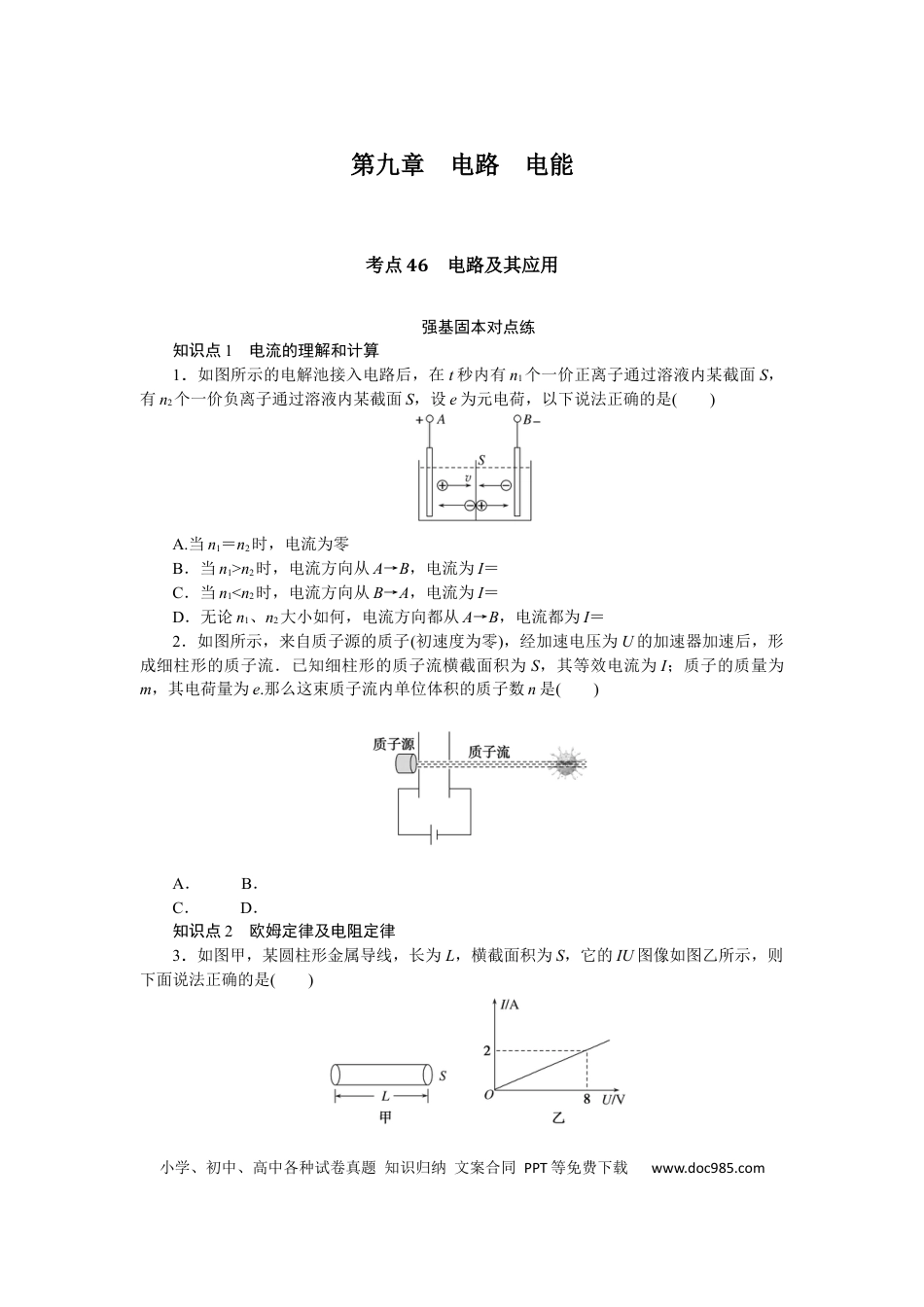

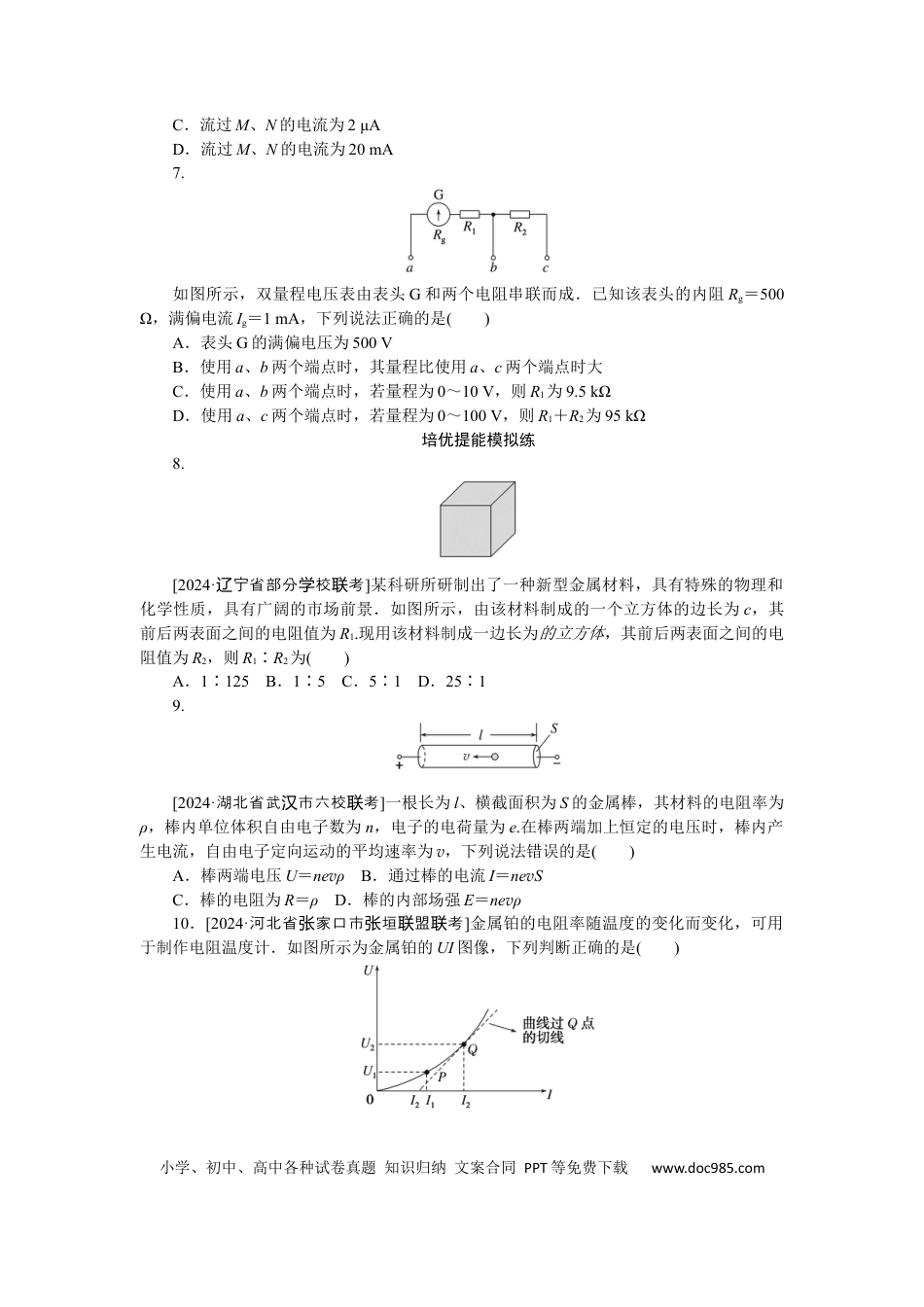

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第九章电路电能考点46电路及其应用强基固本对点练知识点1电流的理解和计算1．如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是()A.当n1＝n2时，电流为零B．当n1>n2时，电流方向从A→B，电流为I＝C．当n1<n2时，电流方向从B→A，电流为I＝D．无论n1、n2大小如何，电流方向都从A→B，电流都为I＝2．如图所示，来自质子源的质子(初速度为零)，经加速电压为U的加速器加速后，形成细柱形的质子流．已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电荷量为e.那么这束质子流内单位体积的质子数n是()A．B．C．D．知识点2欧姆定律及电阻定律3．如图甲，某圆柱形金属导线，长为L，横截面积为S，它的IU图像如图乙所示，则下面说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．它的电阻为R＝ΩB．它的电阻为R＝0.25ΩC．将它拉长为2L，则截面积变为原来的，电阻变为1ΩD．将它拉长，使半径变为原来的一半，则截面积变为原来的，长度为4L，电阻变为64Ω4．如图，用校准的两个电压表V1和V2分别测量串联电路中电阻R两端a、b的电压，两表的示数分别为12.8V和12.4V，由此可知，下列判断中正确的是()A．a、b两点间的实际电压可能为13.0VB．a、b两点间的实际电压可能为12.0VC．电压表V1的内阻小于电压表V2的内阻D．电压表V1和电压表V2的内阻大小无法比较5．在图甲所示的电路中，电源的电动势为3.0V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法中正确的是()A.灯泡L1的电流为灯泡L2电流的2倍B．灯泡L1的电阻为7.5ΩC．灯泡L2的电阻为12ΩD．灯泡L3两端的电压为1.5V知识点3串、并联电路的规律及应用6.如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω.图中电阻箱读数为5.0Ω.现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1mVB．M、N两端的电压为100mV小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．流过M、N的电流为2μAD．流过M、N的电流为20mA7.如图所示，双量程电压表由表头G和两个电阻串联而成．已知该表头的内阻Rg＝500Ω，满偏电流Ig＝1mA，下列说法正确的是()A．表头G的满偏电压为500VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，若量程为0～10V，则R1为9.5kΩD．使用a、c两个端点时，若量程为0～100V，则R1＋R2为95kΩ培优提能模拟练8.[2024·宁省部分校考辽学联]某科研所研制出了一种新型金属材料，具有特殊的物理和化学性质，具有广阔的市场前景．如图所示，由该材料制成的一个立方体的边长为c，其前后两表面之间的电阻值为R1.现用该材料制成一边长为的立方体，其前后两表面之间的电阻值为R2，则R1∶R2为()A．1∶125B．1∶5C．5∶1D．25∶19.[2024·湖北省武市六校考汉联]一根长为l、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，下列说法错误的是()A．棒两端电压U＝nevρB．通过棒的电流I＝nevSC．棒的电阻为R＝ρD．棒的内部场强E＝nevρ10．[2024·河北省家口市垣盟考张张联联]金属铂的电阻率随温度的变化而变化，可用于制作电阻温度计．如图所示为金属铂的UI图像，下列判断正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电压为U1时，电阻为B．电压为U1时，电阻为C．电压为U2时，电阻为D．金属铂的电阻率随温度升高而减小11.[2024·西省西安市月考陕]如图所示的电路中，a、d间电压恒为U，现灯泡L1和L2都不亮(无电流通过).用理想电压表测得a、b、c、d各点间的电压分别为Uad＝U、Uab＝0、Ubc＝0、Ucd＝U，若电路中只有一处断路．则故障原因可能是()A．灯泡L1断路B．灯泡L2断路C．滑动变阻器断路D．电源断路
