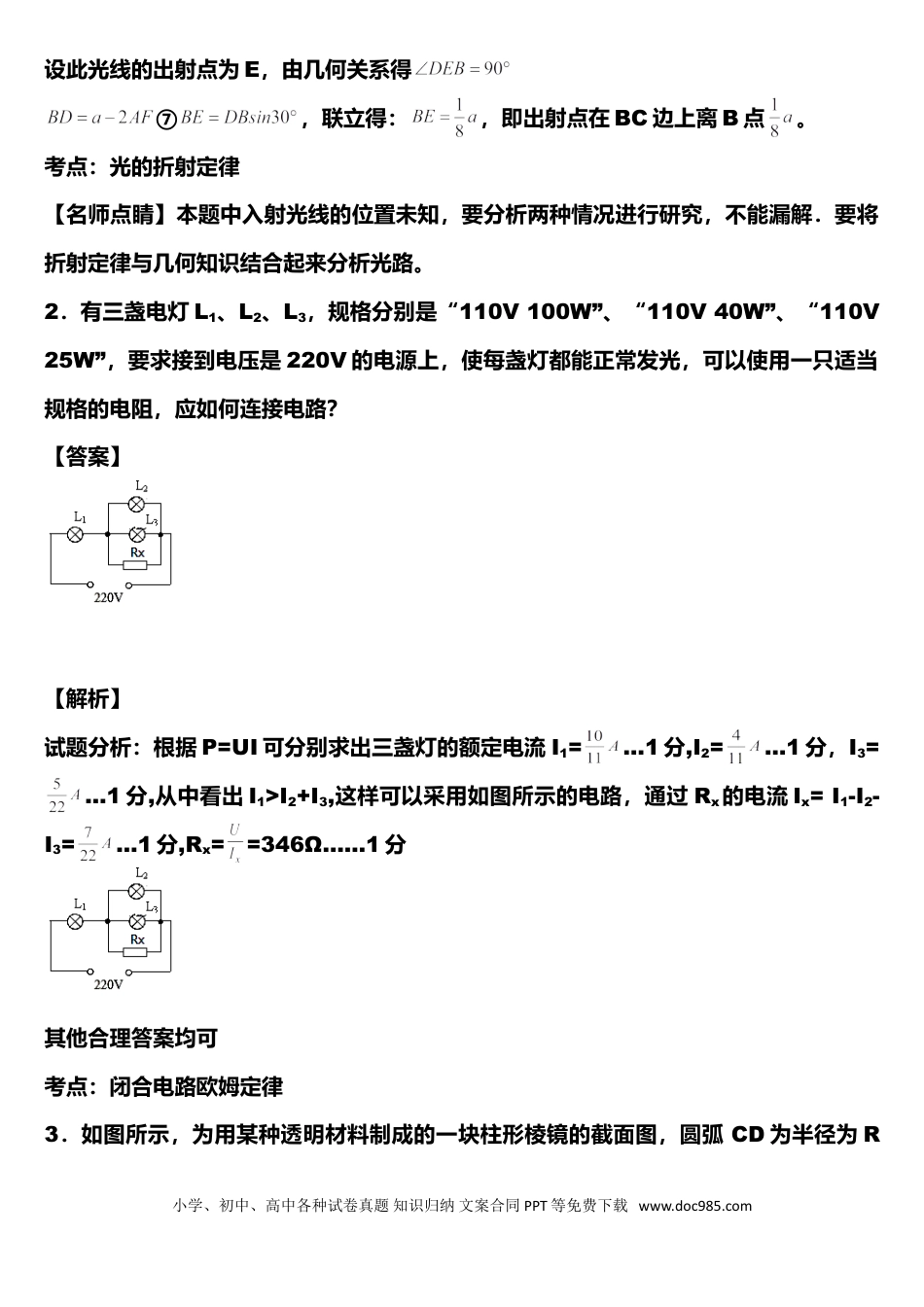

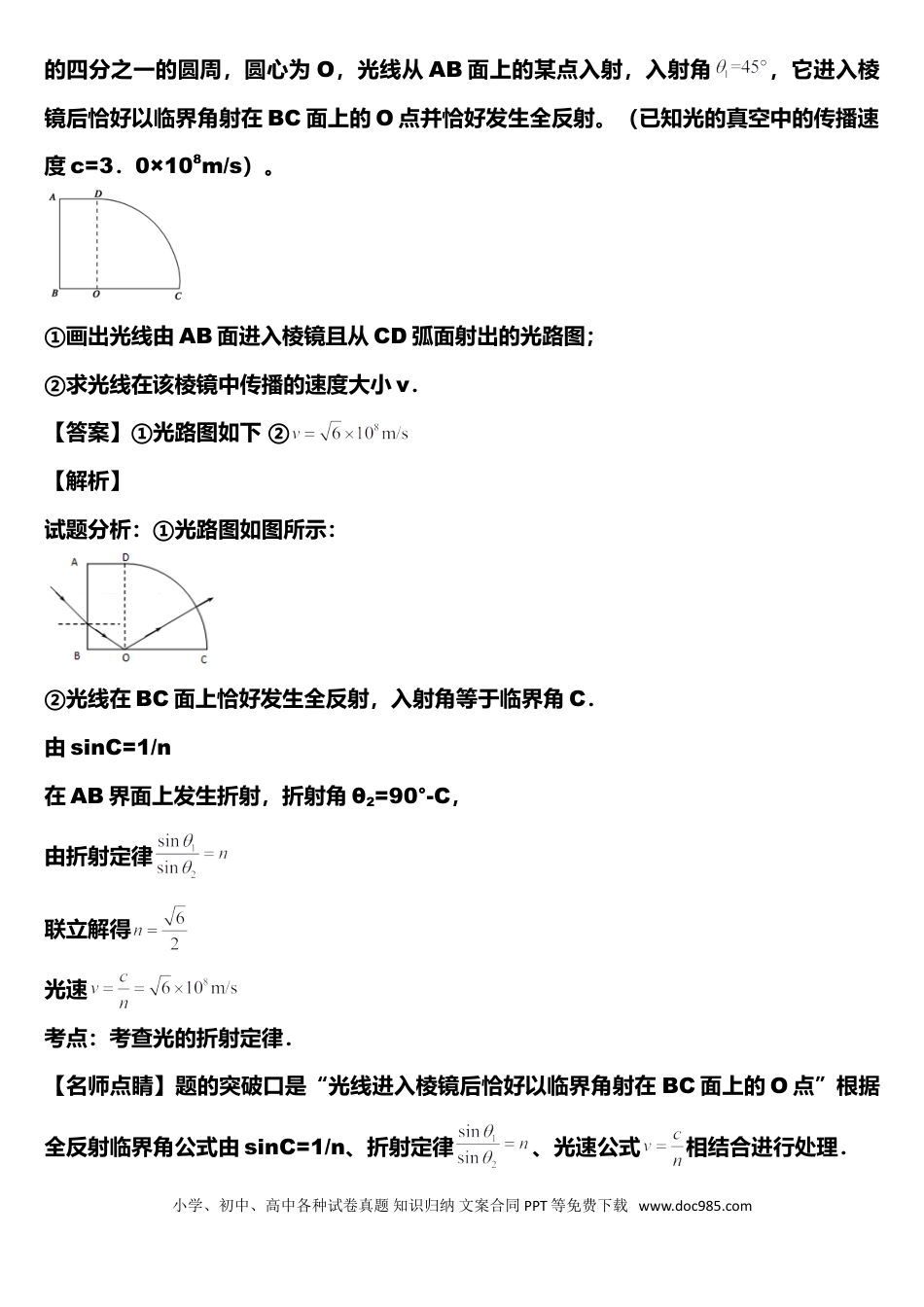

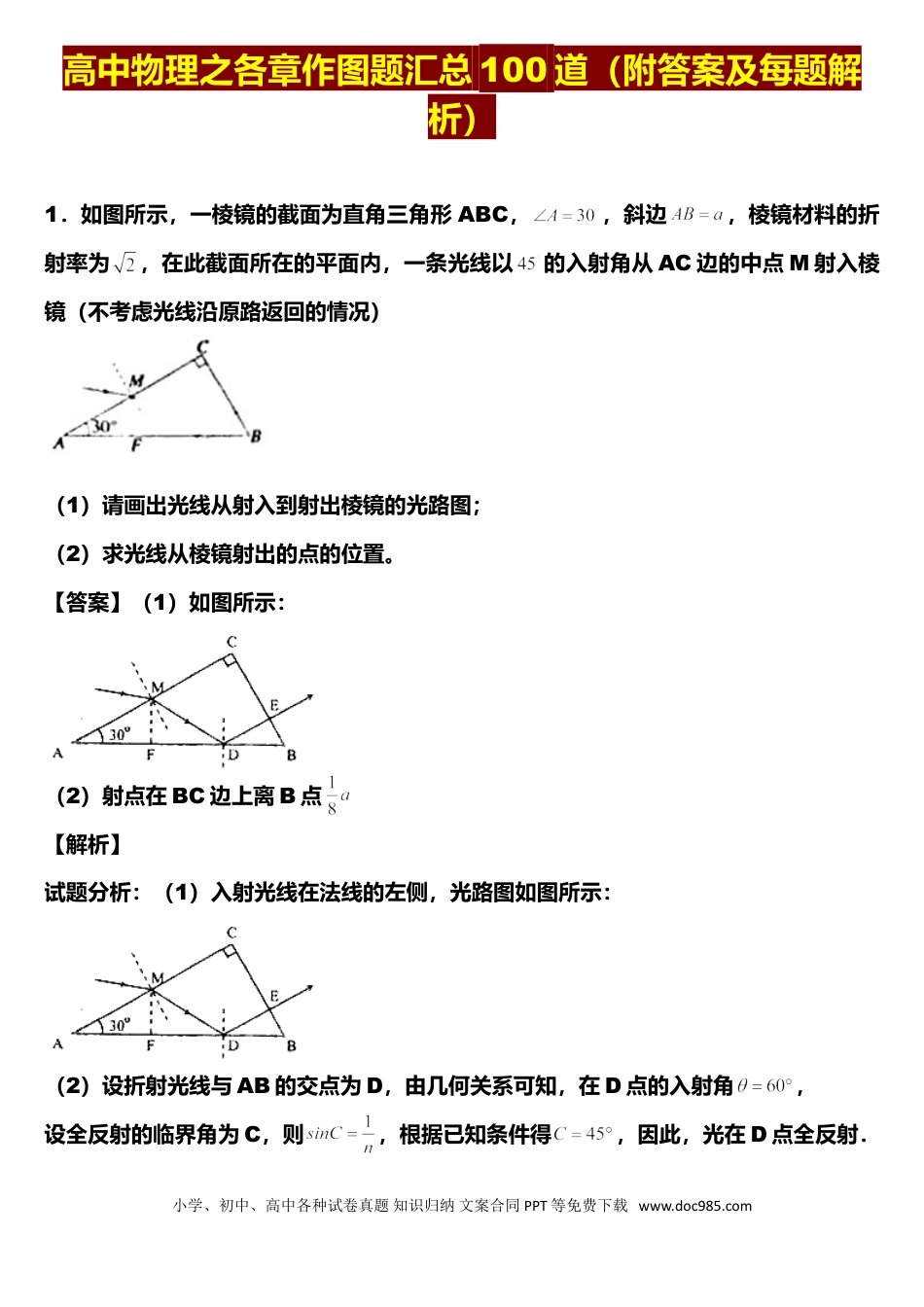

高中物理之各章作图题汇总100道（附答案及每题解析）1．如图所示，一棱镜的截面为直角三角形ABC，，斜边，棱镜材料的折射率为，在此截面所在的平面内，一条光线以的入射角从AC边的中点M射入棱镜（不考虑光线沿原路返回的情况）（1）请画出光线从射入到射出棱镜的光路图；（2）求光线从棱镜射出的点的位置。【答案】（1）如图所示：（2）射点在BC边上离B点【解析】试题分析：（1）入射光线在法线的左侧，光路图如图所示：（2）设折射光线与AB的交点为D，由几何关系可知，在D点的入射角，设全反射的临界角为C，则，根据已知条件得，因此，光在D点全反射．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com设此光线的出射点为E，由几何关系得⑦，联立得：，即出射点在BC边上离B点。考点：光的折射定律【名师点睛】本题中入射光线的位置未知，要分析两种情况进行研究，不能漏解．要将折射定律与几何知识结合起来分析光路。2．有三盏电灯L1、L2、L3，规格分别是“110V100W”、“110V40W”、“110V25W”，要求接到电压是220V的电源上，使每盏灯都能正常发光，可以使用一只适当规格的电阻，应如何连接电路？【答案】【解析】试题分析：根据P=UI可分别求出三盏灯的额定电流I1=…1分,I2=…1分，I3=…1分,从中看出I1>I2+I3,这样可以采用如图所示的电路，通过Rx的电流Ix=I1-I2-I3=…1分,Rx==346Ω……1分其他合理答案均可考点：闭合电路欧姆定律3．如图所示，为用某种透明材料制成的一块柱形棱镜的截面图，圆弧CD为半径为R小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的四分之一的圆周，圆心为O，光线从AB面上的某点入射，入射角，它进入棱镜后恰好以临界角射在BC面上的O点并恰好发生全反射。（已知光的真空中的传播速度c=3．0×108m/s）。①画出光线由AB面进入棱镜且从CD弧面射出的光路图；②求光线在该棱镜中传播的速度大小v．【答案】①光路图如下②【解析】试题分析：①光路图如图所示：②光线在BC面上恰好发生全反射，入射角等于临界角C．由sinC=1/n在AB界面上发生折射，折射角θ2=90°-C，由折射定律联立解得光速考点：考查光的折射定律．【名师点睛】题的突破口是“光线进入棱镜后恰好以临界角射在BC面上的O点”根据全反射临界角公式由sinC=1/n、折射定律、光速公式相结合进行处理．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．如图所示，△ABC为一直角三棱镜的截面，其顶角θ=30°，P为垂直于直线BCD的光屏，现一宽度等于AB的单色平行光束垂直射向AB面，在屏P上形成一条宽度等于的光带，试作出光路图并求棱镜的折射率。【答案】光路如图：【解析】试题分析：作出光路图如图所示．平行光束经棱镜折射后的出射光束仍是平行光束，如下图所示．图中θ1、θ2为AC面上入射角和折射角，根据折射定律，有nsinθ1=sinθ2设出射光线与水平方向成角，则θ2=θ1+α由于CC2=AB，CC1=AB所以C1C2=AB而AC2=BC=ABtanθ，θ=30°所以可得α=30°，θ2=60°，θ1=30°，所以考点：光的折射定律小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【名师点睛】本题的解题关键是正确作出光路图，根据几何知识求解入射角和折射角，再运用折射定律求折射率。5．右图所示，细绳的一端在外力作用下从t=0时刻开始做简谐运动，激发出一列简谐横波。在细绳上选取15个点，图中第一个图为t=0时刻各点所处的位置，图中第二个图为t=T/4时刻的波形图（T为波的周期）。在图中第三个图中画出t=3T/4时刻的波形图。【答案】【解析】本题考查机械波的形成，在一个周期内波向外传播一个波长，根据前代后后跟前的规律画出图像6．（13分）如图所示，一物块（视为质点）质量为m=2Kg，以速度0=3m/s的速度水平滑上一木板的左端，木板的上表面离水平地面的高度为h=0.8m，木板长为L=2m，质量为M=10Kg。木板与水平地面间的动摩擦因数μ1=0.1，取，不计空气阻力。请解答如下问题：（1）若保持物块与木板表面间光滑，求物块落地点D到木板左端的水平距离（2）若物块与木板上表面间的动摩擦因数μ2=0.2,求物块落地点E（图中...
