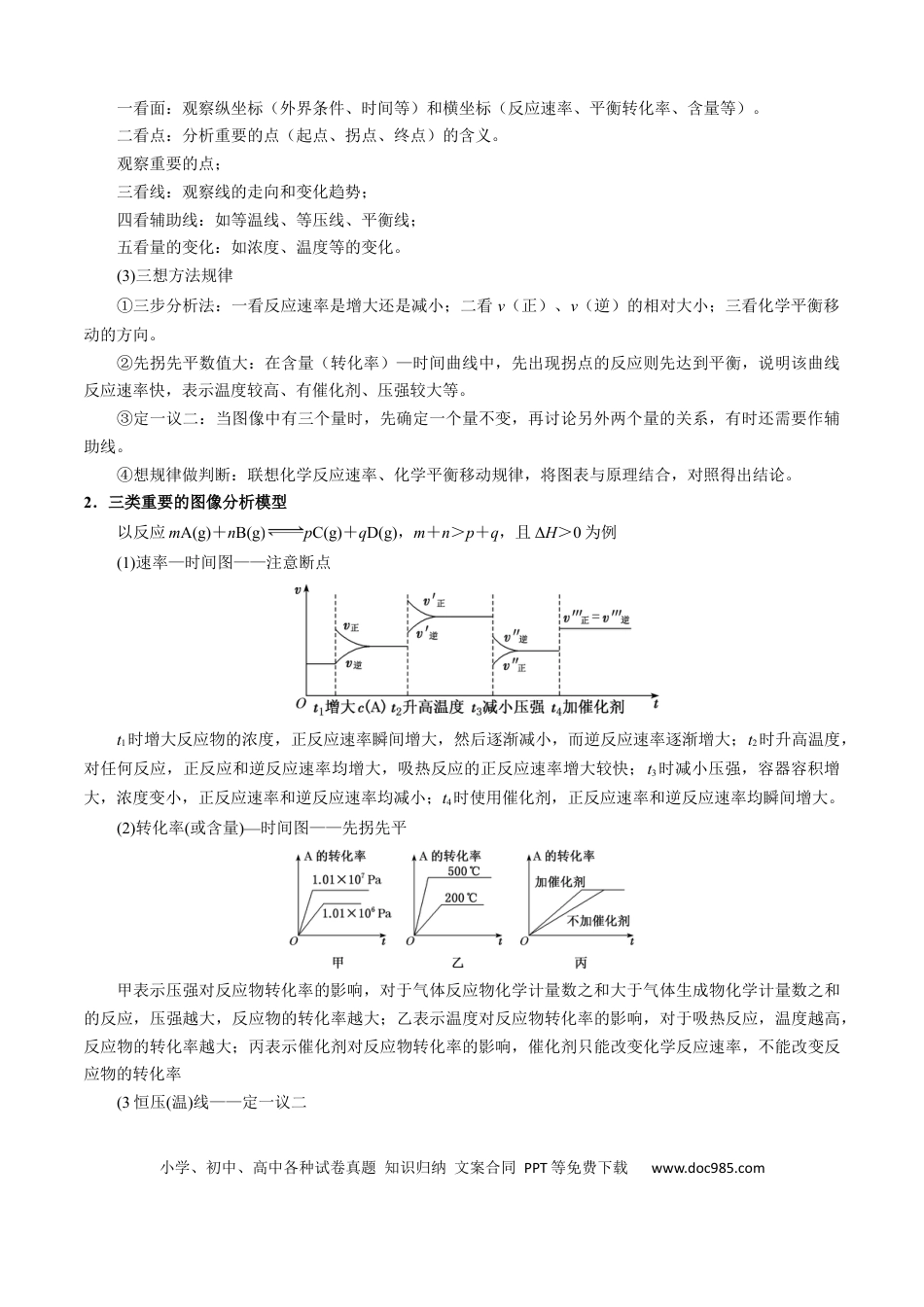

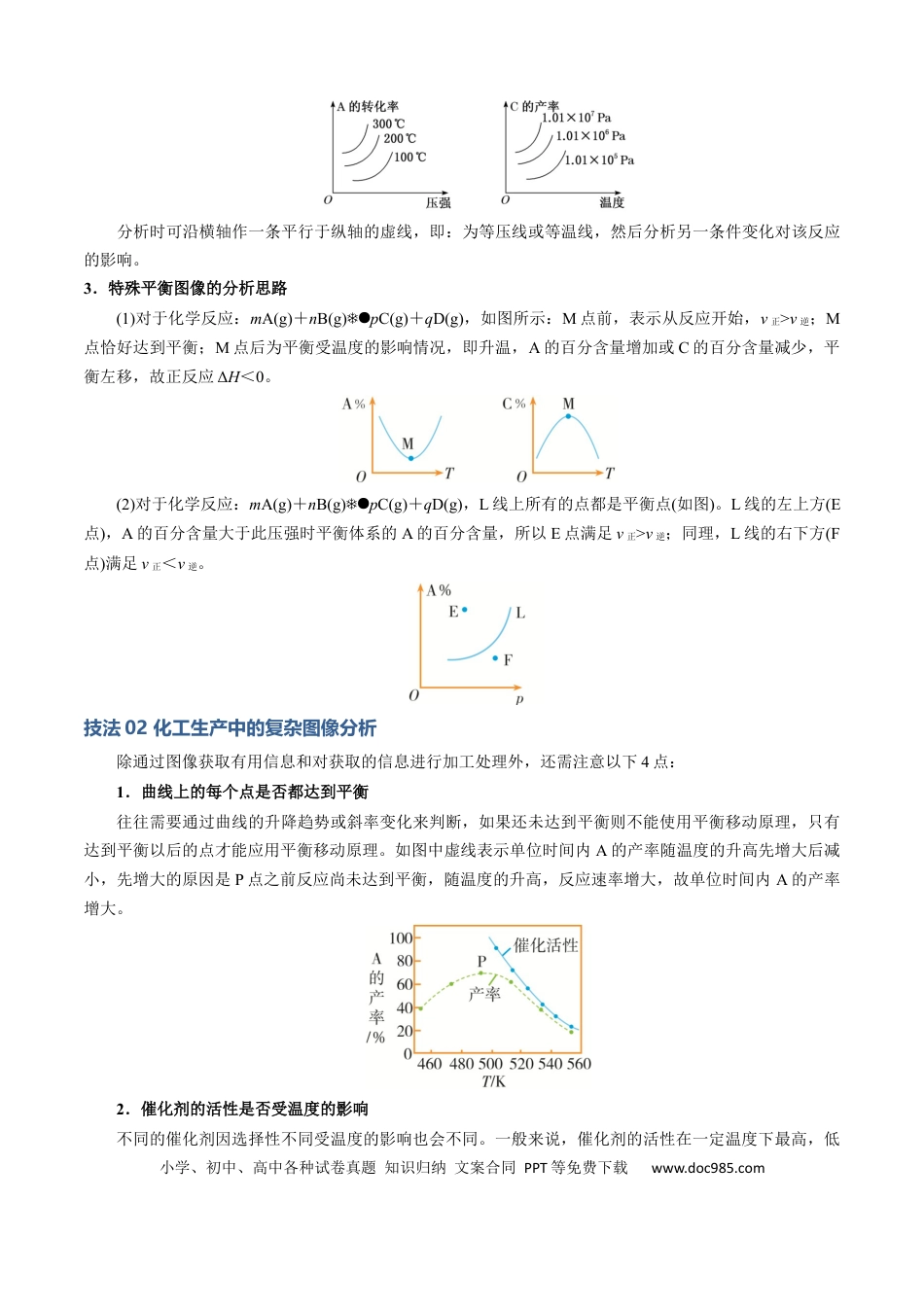

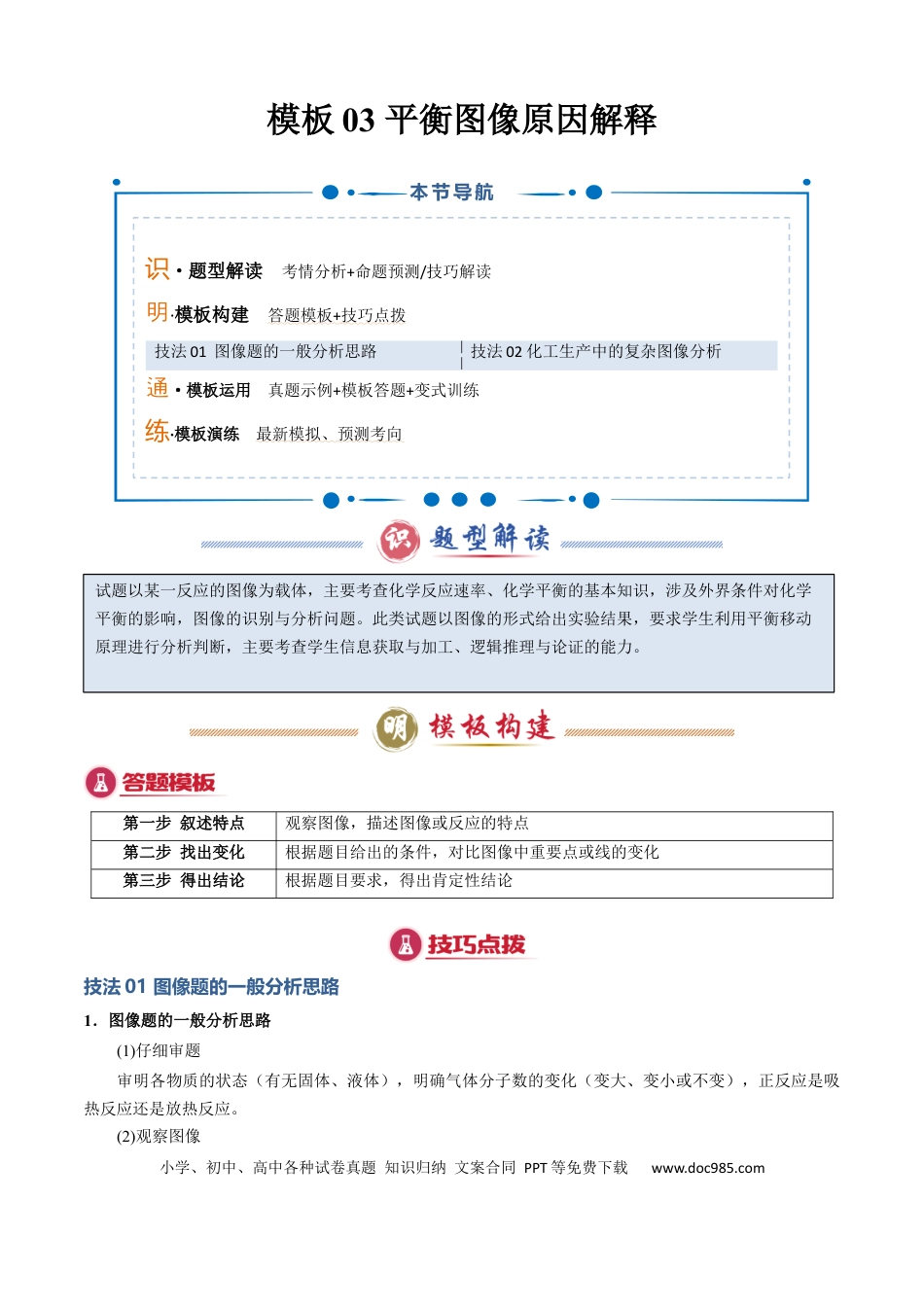

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com模板03平衡图像原因解释第一步叙述特点观察图像，描述图像或反应的特点第二步找出变化根据题目给出的条件，对比图像中重要点或线的变化第三步得出结论根据题目要求，得出肯定性结论技法01图像题的一般分析思路1．图像题的一般分析思路(1)仔细审题审明各物质的状态（有无固体、液体），明确气体分子数的变化（变大、变小或不变），正反应是吸热反应还是放热反应。(2)观察图像本节导航识·题型解读考情分析+命题预测/技巧解读明·模板构建答题模板+技巧点拨技法01图像题的一般分析思路技法02化工生产中的复杂图像分析通·模板运用真题示例+模板答题+变式训练练·模板演练最新模拟、预测考向试题以某一反应的图像为载体，主要考查化学反应速率、化学平衡的基本知识，涉及外界条件对化学平衡的影响，图像的识别与分析问题。此类试题以图像的形式给出实验结果，要求学生利用平衡移动原理进行分析判断，主要考查学生信息获取与加工、逻辑推理与论证的能力。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com一看面：观察纵坐标（外界条件、时间等）和横坐标（反应速率、平衡转化率、含量等）。二看点：分析重要的点（起点、拐点、终点）的含义。观察重要的点；三看线：观察线的走向和变化趋势；四看辅助线：如等温线、等压线、平衡线；五看量的变化：如浓度、温度等的变化。(3)三想方法规律①三步分析法：一看反应速率是增大还是减小；二看v（正）、v（逆）的相对大小；三看化学平衡移动的方向。②先拐先平数值大：在含量（转化率）—时间曲线中，先出现拐点的反应则先达到平衡，说明该曲线反应速率快，表示温度较高、有催化剂、压强较大等。③定一议二：当图像中有三个量时，先确定一个量不变，再讨论另外两个量的关系，有时还需要作辅助线。④想规律做判断：联想化学反应速率、化学平衡移动规律，将图表与原理结合，对照得出结论。2．三类重要的图像分析模型以反应mA(g)＋nB(g)pC(g)＋qD(g)，m＋n＞p＋q，且ΔH＞0为例(1)速率—时间图——注意断点t1时增大反应物的浓度，正反应速率瞬间增大，然后逐渐减小，而逆反应速率逐渐增大；t2时升高温度，对任何反应，正反应和逆反应速率均增大，吸热反应的正反应速率增大较快；t3时减小压强，容器容积增大，浓度变小，正反应速率和逆反应速率均减小；t4时使用催化剂，正反应速率和逆反应速率均瞬间增大。(2)转化率(或含量)—时间图——先拐先平甲表示压强对反应物转化率的影响，对于气体反应物化学计量数之和大于气体生成物化学计量数之和的反应，压强越大，反应物的转化率越大；乙表示温度对反应物转化率的影响，对于吸热反应，温度越高，反应物的转化率越大；丙表示催化剂对反应物转化率的影响，催化剂只能改变化学反应速率，不能改变反应物的转化率(3恒压(温)线——定一议二小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com分析时可沿横轴作一条平行于纵轴的虚线，即：为等压线或等温线，然后分析另一条件变化对该反应的影响。3．特殊平衡图像的分析思路(1)对于化学反应：mA(g)＋nB(g)pC(g)＋qD(g)，如图所示：M点前，表示从反应开始，v正>v逆；M点恰好达到平衡；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。(2)对于化学反应：mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以E点满足v正>v逆；同理，L线的右下方(F点)满足v正＜v逆。技法02化工生产中的复杂图像分析除通过图像获取有用信息和对获取的信息进行加工处理外，还需注意以下4点：1．曲线上的每个点是否都达到平衡往往需要通过曲线的升降趋势或斜率变化来判断，如果还未达到平衡则不能使用平衡移动原理，只有达到平衡以后的点才能应用平衡移动原理。如图中虚线表示单位时间内A的产率随温度的升高先增大后减小，先增大的原因是P点之前反应尚未达到平衡，随温度的升高，反应速率增大，故单位时间内A的产...
