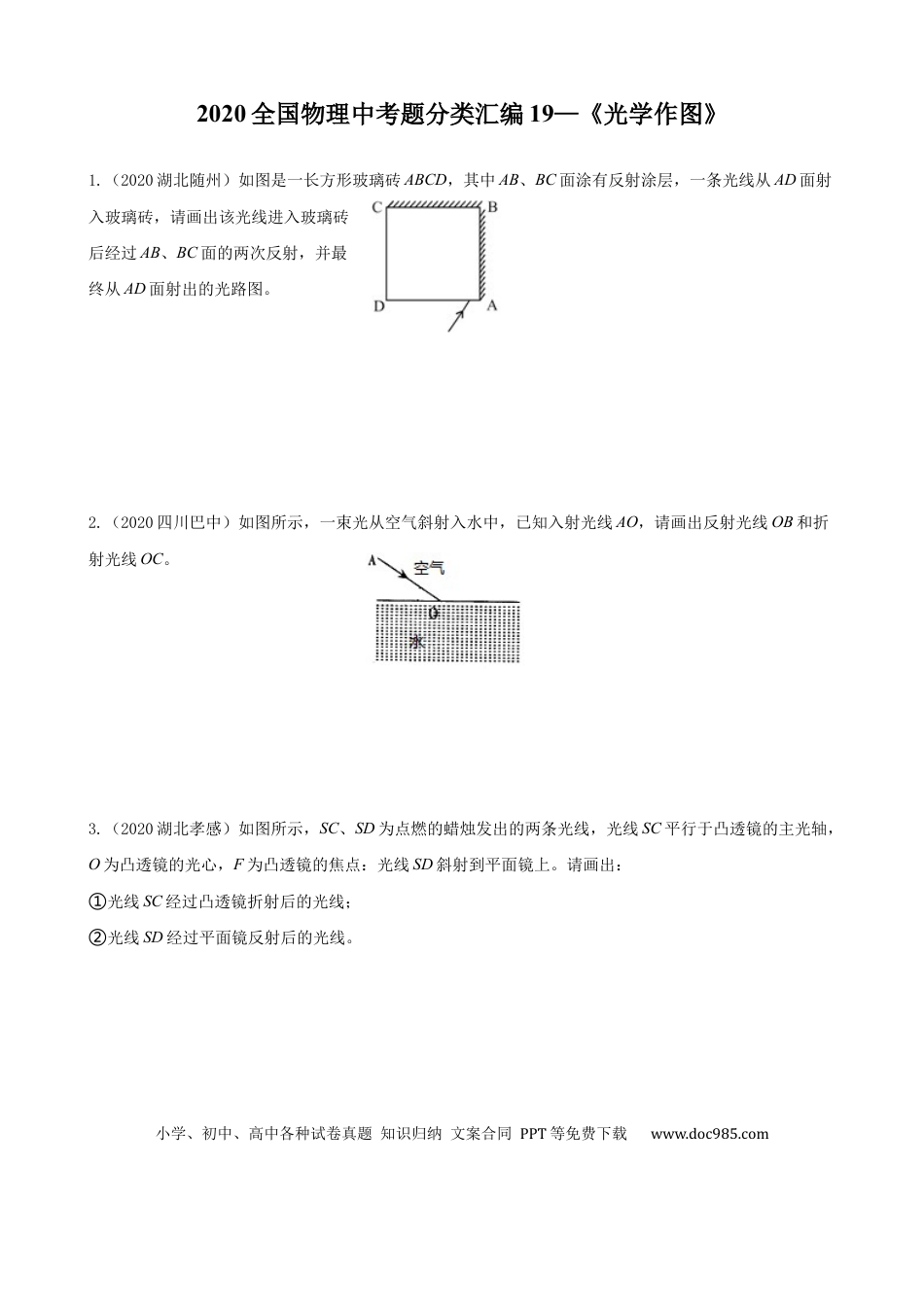

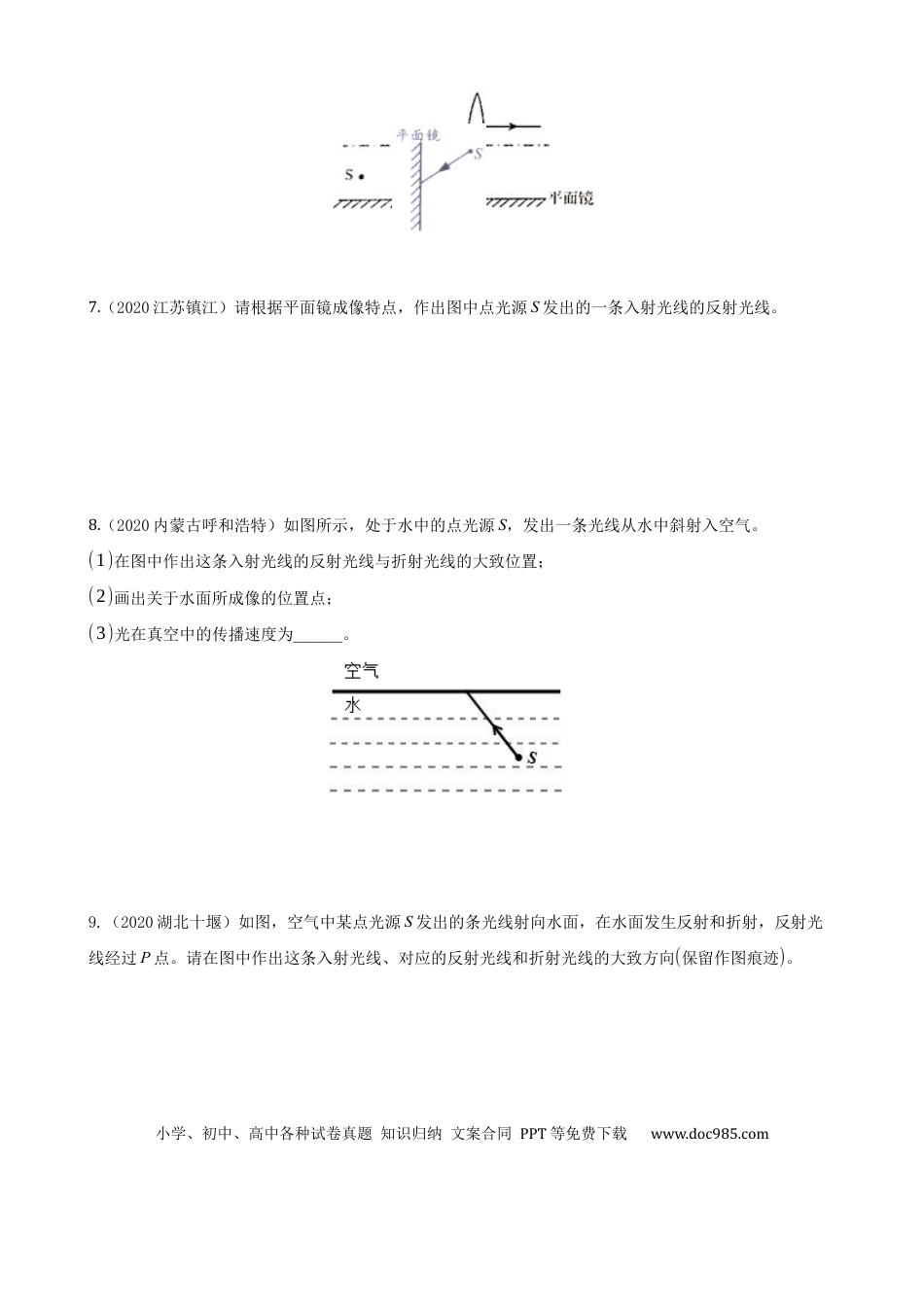

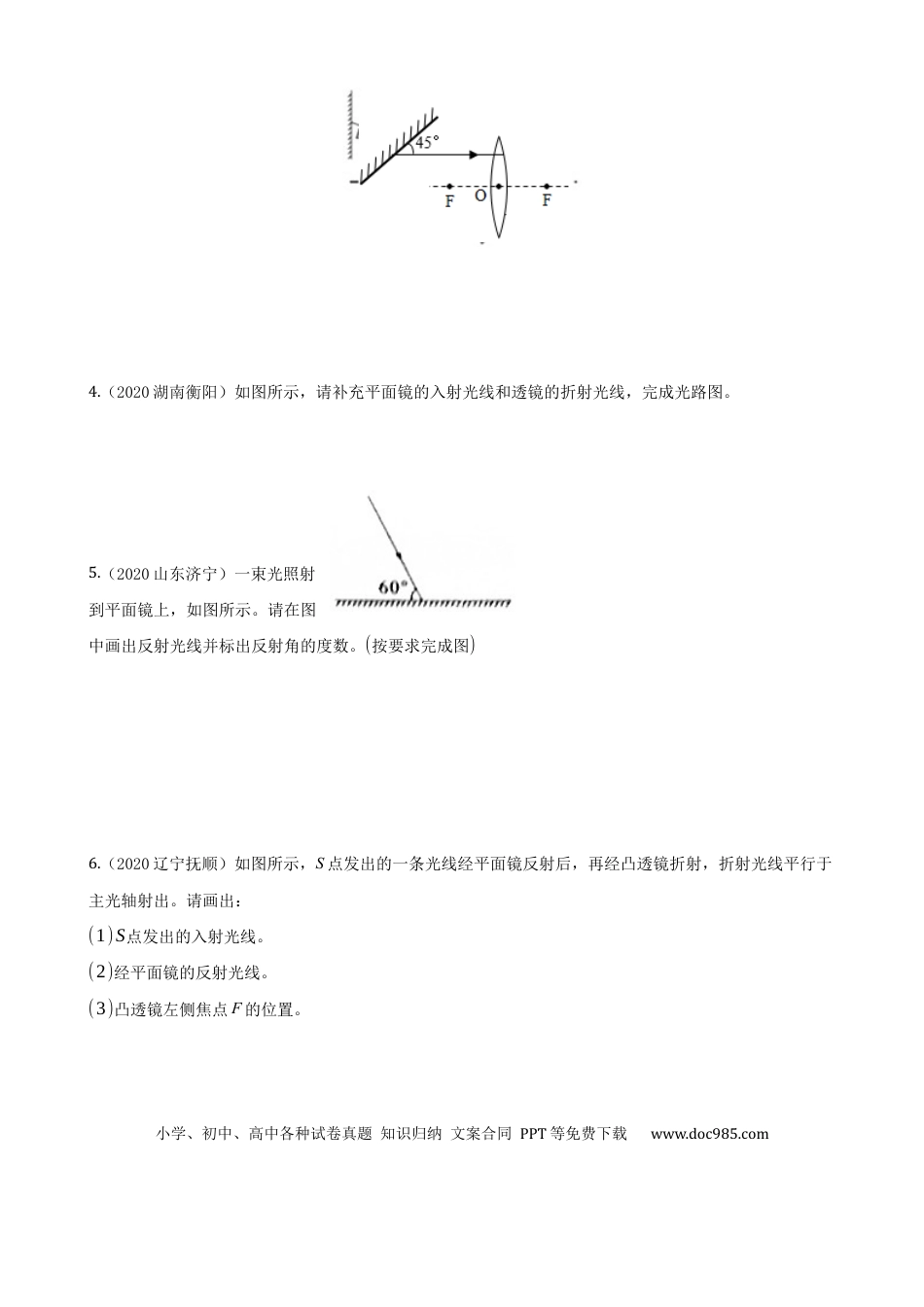

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2020全国物理中考题分类汇编19—《光学作图》1.（2020湖北随州）如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。2.（2020四川巴中）如图所示，一束光从空气斜射入水中，已知入射光线AO，请画出反射光线OB和折射光线OC。3.（2020湖北孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：①光线SC经过凸透镜折射后的光线；②光线SD经过平面镜反射后的光线。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.（2020湖南衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。5.（2020山东济宁）一束光照射到平面镜上，如图所示。请在图中画出反射光线并标出反射角的度数。(按要求完成图)6.（2020辽宁抚顺）如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：(1)S点发出的入射光线。(2)经平面镜的反射光线。(3)凸透镜左侧焦点F的位置。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com7.（2020江苏镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。8.（2020内蒙古呼和浩特）如图所示，处于水中的点光源S，发出一条光线从水中斜射入空气。(1)在图中作出这条入射光线的反射光线与折射光线的大致位置；(2)画出关于水面所成像的位置点；(3)光在真空中的传播速度为______。9.（2020湖北十堰）如图，空气中某点光源S发出的条光线射向水面，在水面发生反射和折射，反射光线经过P点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com10.（2020江苏常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S.(保留作图痕迹)11.（2020湖北恩施）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)。12.（2020内蒙古通辽）如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S′为像点，请确定点光源S的位置，并补全光路图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com13.（2020辽宁辽阳）如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出点光源S，并完成光路图。14.（2020安徽）图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。15.（2020江苏无锡）请在图中画出木棒AB在平面镜中所成的像。16.（2020四川遂宁）请根据要求作图(保留作图痕迹)图中A′B′是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com17.（2020河南）检查视力时，为节省空问，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，情在图中作出教通着通过平面镜M看到视力表上A点的光路图。18.（2020贵州铜仁）根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围．(请保留作图痕迹)19.（2020江苏南通）如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com20.（2020广州）如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线。21.（2020重庆B卷）请按要求完成下列作图：如图所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。22.（2020四川成都）如图所示，...
